Sử Dụng Bộ Lọc Chọn Đối Tượng trong SOLIDWORKS

Trong quá trình làm việc với SOLIDWORKS, khi đối mặt với các chi tiết phức tạp có độ chi tiết cao, việc lựa chọn các đối tượng như điểm (Point), cạnh (Edge), bề mặt (Face), hoặc các đối tượng khác có thể trở nên khó khăn và không chính xác. Điều này đặc biệt đúng khi mô hình có nhiều thành phần chồng chéo hoặc quá nhỏ, khiến việc chọn đối tượng trở nên khó khăn. Để giải quyết vấn đề này, SOLIDWORKS cung cấp công cụ Bộ lọc chọn đối tượng, giúp bạn chọn các đối tượng dễ dàng và chính xác hơn.

1. Tình Huống Thường Gặp

Khi làm việc với các chi tiết phức tạp, bạn có thể gặp phải tình huống khó chọn đúng đối tượng mà mình muốn, chẳng hạn như khi có quá nhiều điểm, cạnh hoặc bề mặt gần nhau. Để giải quyết vấn đề này, Bộ lọc chọn đối tượng sẽ giúp bạn tập trung vào các đối tượng cụ thể, giúp bạn dễ dàng chọn chính xác hơn.

2. Cách Thực Hiện Sử Dụng Bộ Lọc Chọn Đối Tượng

Để sử dụng bộ lọc chọn đối tượng trong SOLIDWORKS, thực hiện các bước sau:

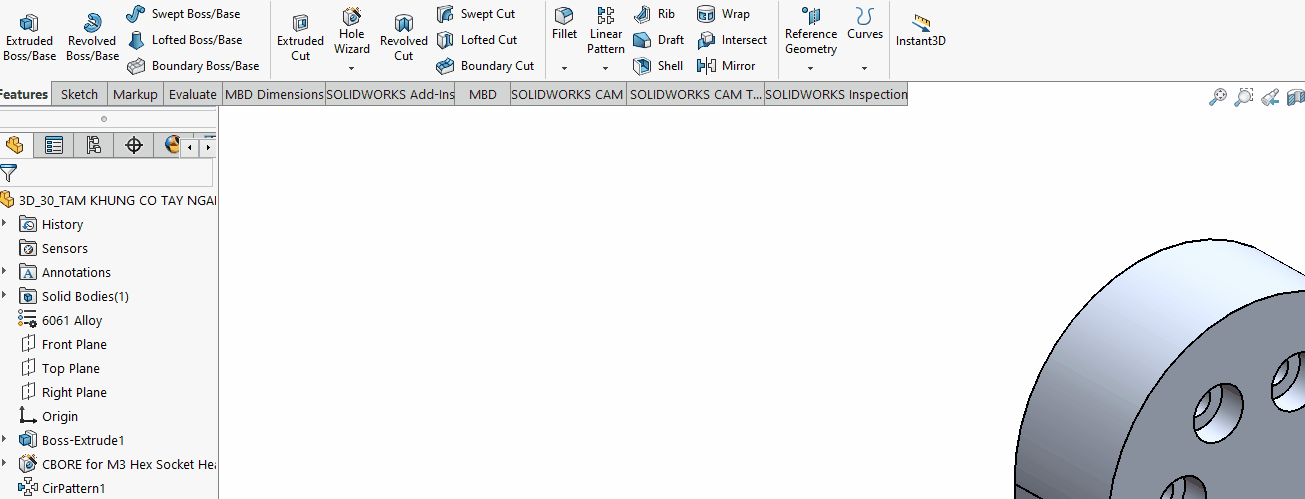

1. Kích hoạt Bộ Lọc Chọn Đối Tượng:
   • Nhấn F5 trên bàn phím. Sau khi nhấn, bộ lọc chọn đối tượng sẽ xuất hiện. Bộ lọc sẽ giúp bạn dễ dàng chọn các loại đối tượng mà bạn mong muốn, như điểm, cạnh, hoặc bề mặt.
2. Chọn Đối Tượng Mong Muốn:
   • Sau khi bộ lọc xuất hiện, chọn vào biểu tượng tương ứng với đối tượng mà bạn muốn chọn (như điểm, cạnh, bề mặt, etc.). Con trỏ chuột sẽ thay đổi thành biểu tượng tương ứng, giúp bạn nhận diện đối tượng mình đang chọn.
   • Ví dụ, nếu bạn muốn chọn cạnh, chỉ cần nhấn vào biểu tượng cạnh trong bộ lọc. Sau đó, khi di chuyển con trỏ chuột đến các cạnh trên mô hình, chỉ các cạnh sẽ được chọn và bạn có thể chọn chính xác hơn.
3. Tắt Bộ Lọc:
   • Sau khi hoàn tất việc chọn đối tượng, nếu bạn muốn tắt bộ lọc và quay lại trạng thái chọn đối tượng bình thường, chỉ cần nhấn F6 trên bàn phím.

3. Lợi Ích Của Việc Sử Dụng Bộ Lọc Chọn Đối Tượng

• Chọn Chính Xác: Giúp bạn chọn chính xác các đối tượng mong muốn trong các chi tiết phức tạp.
• Tiết Kiệm Thời Gian: Giảm thiểu sự cố gắng và thời gian cần thiết để chọn các đối tượng chính xác, đặc biệt khi làm việc với các mô hình có nhiều thành phần.
• Tăng Cường Hiệu Suất: Với bộ lọc, bạn có thể tập trung vào một loại đối tượng cụ thể mà không bị ảnh hưởng bởi các đối tượng không liên quan khác.

4. Kết Luận

Bộ lọc chọn đối tượng trong SOLIDWORKS là một công cụ mạnh mẽ và tiện lợi, giúp bạn lựa chọn các đối tượng trong mô hình một cách chính xác và hiệu quả hơn. Việc sử dụng bộ lọc này giúp bạn tiết kiệm thời gian và nâng cao năng suất công việc, đặc biệt là khi làm việc với các chi tiết có độ phức tạp cao hoặc khi mô hình có nhiều thành phần chồng chéo.
