Trong SOLIDWORKS, các nhóm lệnh Shell, Rib, và Wrap đều được sử dụng để tạo ra các chi tiết 3D phức tạp, nhưng mục đích và ứng dụng của chúng lại có sự khác biệt rõ rệt. Mỗi lệnh đều mang đến những lợi ích riêng và có các tính năng đặc biệt hỗ trợ trong thiết kế mô hình. Dưới đây là sự so sánh chi tiết giữa ba nhóm lệnh này.

1. Lệnh Shell

Mục đích và Ứng dụng:

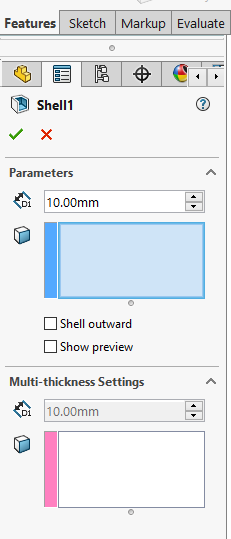

Lệnh Shell chủ yếu được sử dụng để tạo ra các mô hình rỗng, tức là loại bỏ vật liệu bên trong của một chi tiết 3D và chỉ giữ lại một lớp vỏ mỏng xung quanh. Điều này rất hữu ích trong việc thiết kế các bộ phận có hình dáng vỏ hoặc chứa các chi tiết rỗng như thùng chứa, vỏ bảo vệ, vỏ động cơ, hoặc các chi tiết cần tiết kiệm vật liệu.

• Ứng dụng:
  • Tạo các mô hình rỗng, như thùng, vỏ hoặc các bộ phận chứa vật liệu.
  • Dùng trong các thiết kế yêu cầu bề mặt mỏng nhưng vững chắc, chẳng hạn như vỏ bọc, bình chứa, hoặc các thiết bị chứa.
• Tính năng chính:
  • Giúp tạo ra các mô hình với độ dày đồng đều.
  • Cung cấp khả năng loại bỏ vật liệu từ bên trong mô hình mà không làm thay đổi bề mặt bên ngoài.
  • Có thể tùy chọn mặt để loại bỏ khi tạo mô hình rỗng.
• Ưu điểm:
  • Tiết kiệm vật liệu khi thiết kế các chi tiết rỗng.
  • Dễ dàng tạo các sản phẩm có vỏ ngoài mỏng.
• Nhược điểm:
  • Không phù hợp cho các mô hình yêu cầu cấu trúc vững chắc, nơi vật liệu cần được giữ lại

2. Lệnh Rib

Mục đích và Ứng dụng:

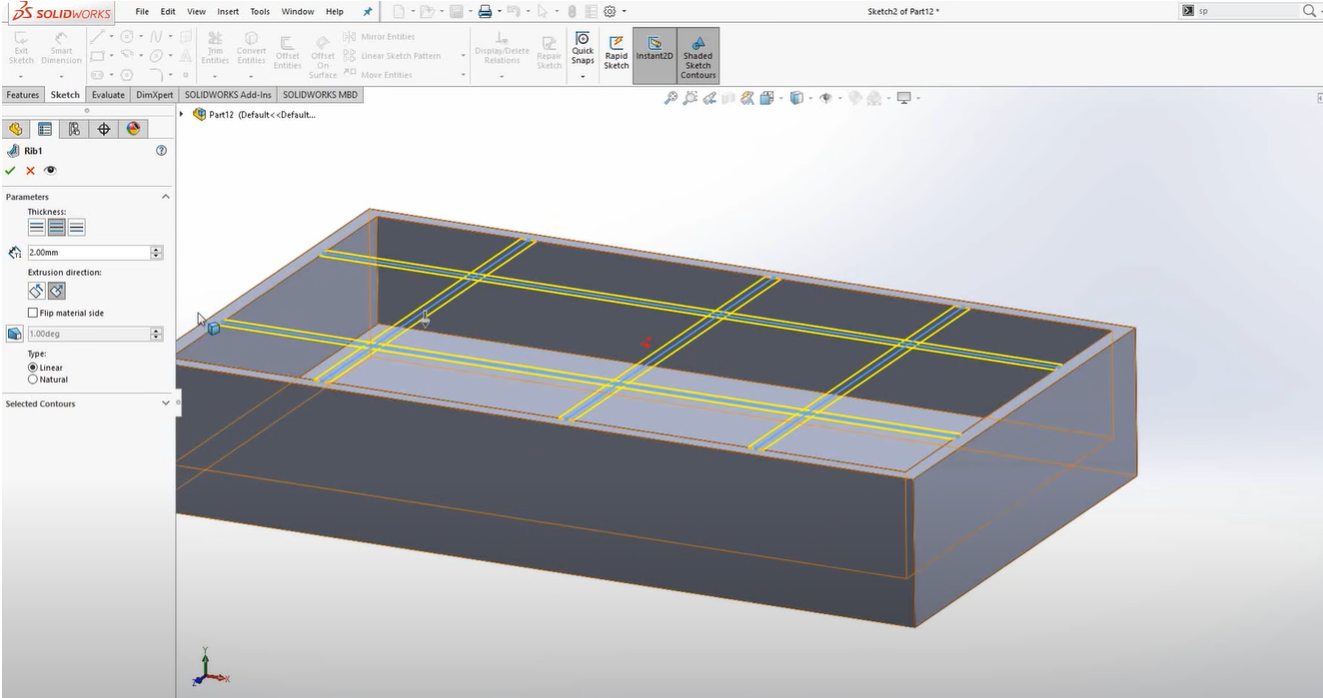

Lệnh Rib được sử dụng để thêm các chi tiết dạng xương (rib) vào các phần của mô hình 3D. Ribs giúp gia cố các bề mặt hoặc phần mỏng của mô hình mà không làm tăng kích thước hoặc trọng lượng quá nhiều. Rib thường được sử dụng trong các bộ phận yêu cầu độ bền cao nhưng vẫn giữ được trọng lượng nhẹ.

• Ứng dụng:
  • Tăng cường độ cứng cho các chi tiết mỏng như vỏ, khung hoặc bộ phận yêu cầu khả năng chịu tải cao.
  • Dùng để gia cố các bề mặt phẳng hoặc hình học phức tạp mà không làm tăng thể tích mô hình quá nhiều.
• Tính năng chính:
  • Cho phép tạo các thanh gia cố (rib) ở các vị trí cần thiết trong mô hình.
  • Có thể chọn hướng của rib và xác định độ dày cũng như góc nghiêng.
  • Tạo rib dễ dàng mà không làm thay đổi mô hình 3D quá nhiều.
• Ưu điểm:
  • Cung cấp sự gia cố mạnh mẽ cho các chi tiết mỏng mà không cần phải thêm nhiều vật liệu.
  • Tăng độ cứng mà không làm phức tạp hóa mô hình.
• Nhược điểm:
  • Không phù hợp với các chi tiết yêu cầu vỏ hoặc các mô hình trơn tru.
  • Có thể gặp khó khăn trong các mô hình có hình học phức tạp khi tạo rib không hợp lý.

3. Lệnh Wrap

Mục đích và Ứng dụng:

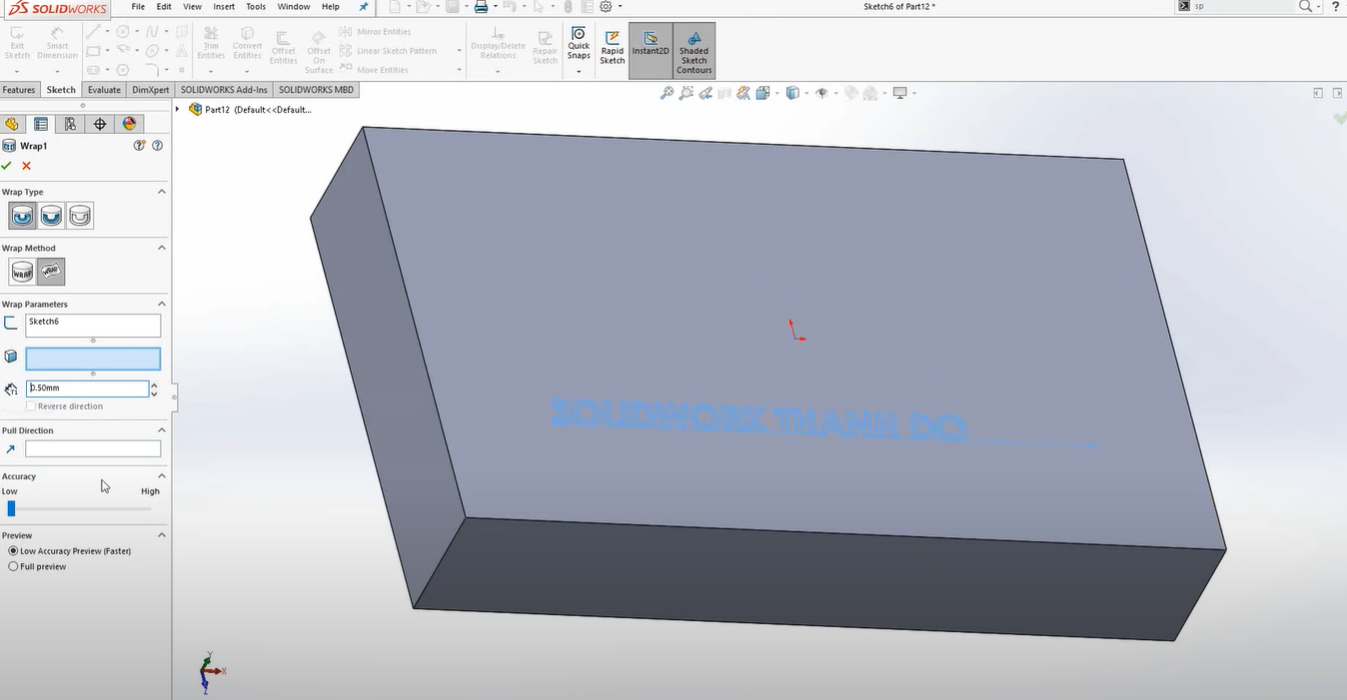

Lệnh Wrap giúp bạn tạo các biên dạng 2D và áp dụng chúng lên bề mặt 3D. Các biên dạng này có thể là văn bản, logo, hoặc các hình dạng phức tạp khác. Wrap cho phép bạn tạo các chi tiết nổi hoặc lõm trên bề mặt của mô hình 3D, rất hữu ích trong các thiết kế cần sự trang trí hoặc các yêu cầu kỹ thuật đặc biệt.

• Ứng dụng:
  • Tạo các chi tiết trang trí hoặc khắc lên bề mặt của mô hình 3D như logo, văn bản, hoặc hình ảnh.
  • Dùng để tạo các hình dạng nổi hoặc lõm trên bề mặt cong hoặc phẳng.
• Tính năng chính:
  • Tạo các hình dạng 2D phức tạp lên bề mặt 3D.
  • Có thể chọn giữa các loại Emboss (nổi), Deboss (lõm), và Scribe (khắc) cho các biên dạng.
  • Có thể áp dụng biên dạng lên các bề mặt cong hoặc phẳng một cách linh hoạt.
• Ưu điểm:
  • Giúp tạo ra các chi tiết trang trí hoặc các yêu cầu khắc lên bề mặt một cách dễ dàng.
  • Tạo ra các hình dạng phức tạp mà không cần phải thiết kế thủ công chi tiết 3D.
• Nhược điểm:
  • Giới hạn trong việc tạo các chi tiết 2D phức tạp trên bề mặt.
  • Cần cẩn thận khi áp dụng lên các bề mặt cong phức tạp vì biên dạng có thể bị biến dạng nếu không được điều chỉnh đúng.

4. So Sánh Tóm Tắt:

5. Kết Luận

• Shell là công cụ lý tưởng để tạo các mô hình rỗng hoặc vỏ, giúp tiết kiệm vật liệu và giảm trọng lượng.
• Rib được sử dụng để gia cố các bề mặt mỏng, tăng độ bền mà không làm tăng thể tích hoặc trọng lượng quá nhiều.
• Wrap giúp tạo các chi tiết trang trí hoặc khắc lên bề mặt mô hình 3D, thích hợp cho các chi tiết phức tạp hoặc thẩm mỹ.

Tùy vào nhu cầu thiết kế và yêu cầu kỹ thuật, bạn có thể chọn công cụ phù hợp để đạt được kết quả tối ưu trong quy trình thiết kế SOLIDWORKS.
