Ren (Cosmetic Threads) Trong SOLIDWORKS

Trong thiết kế cơ khí, ren đóng vai trò quan trọng trong việc kết nối các bộ phận, đảm bảo sự chắc chắn và đáng tin cậy cho các mối nối. Tuy nhiên, không phải mọi loại ren đều được tạo ra một cách giống nhau. Đôi khi, bạn cần sử dụng chất liệu ren hư cấu (Cosmetic Threads) trong SOLIDWORKS để thêm vẻ đẹp thực tế mà không làm phức tạp mô hình của bạn. Bài viết này sẽ hướng dẫn bạn cách sử dụng chất liệu ren hư cấu trong SOLIDWORKS, cùng với những lợi ích và hạn chế của tính năng này.

1. Chất Liệu Ren Hư Cấu Là Gì?

Chất liệu ren hư cấu trong SOLIDWORKS cho phép bạn thêm hình ảnh của ren vào mô hình mà không cần tạo ra các ren thực sự. Điều này rất hữu ích khi bạn muốn tạo ra một mô hình như vít hoặc bulông có vẻ ren nhưng không cần phải sử dụng chức năng ren để xoay hoặc kết nối với các bộ phận khác.

2. Lợi Ích Của Chất Liệu Ren Hư Cấu

• Tiết Kiệm Thời Gian và Tài Nguyên: Không cần phải tạo ra các ren thực sự giúp bạn tiết kiệm thời gian trong quá trình thiết kế.
• Đơn Giản Hóa Mô Hình: Giảm độ phức tạp của mô hình bằng cách chỉ thêm các đường ren hình ảnh.
• Dễ Dàng Chỉnh Sửa: Khi cần thay đổi, bạn có thể dễ dàng điều chỉnh chất liệu ren mà không ảnh hưởng đến cấu trúc cơ bản của mô hình.

3. Cách Kích Hoạt Hiển Thị Chất Liệu Ren Hư Cấu

Để đảm bảo bạn có thể nhìn thấy các ren hư cấu đã tạo, hãy làm theo các bước sau:

1. Mở SOLIDWORKS và tải mô hình của bạn.

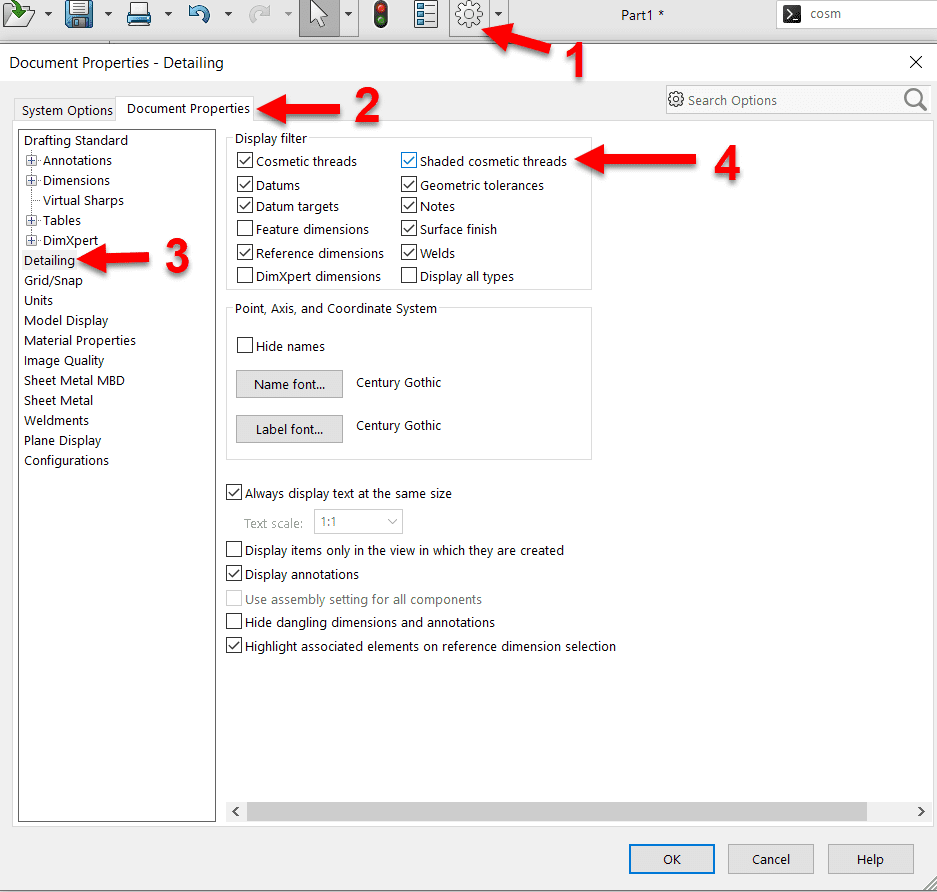

2. Đi đến: Tools > Options > Document Properties > Detailing.
3. Tích chọn hộp “Shaded cosmetic threads” để hiển thị các ren hư cấu trong mô hình.

4. Cách Tạo Chất Liệu Ren Hư Cấu Trong SOLIDWORKS

Bước 1: Mở Mô Hình Cần Thêm Ren

Trước tiên, bạn cần mở một bộ phận hoặc bản lắp ráp trong SOLIDWORKS mà bạn muốn thêm ren hư cấu.

Bước 2: Chọn Lệnh Cosmetic Thread

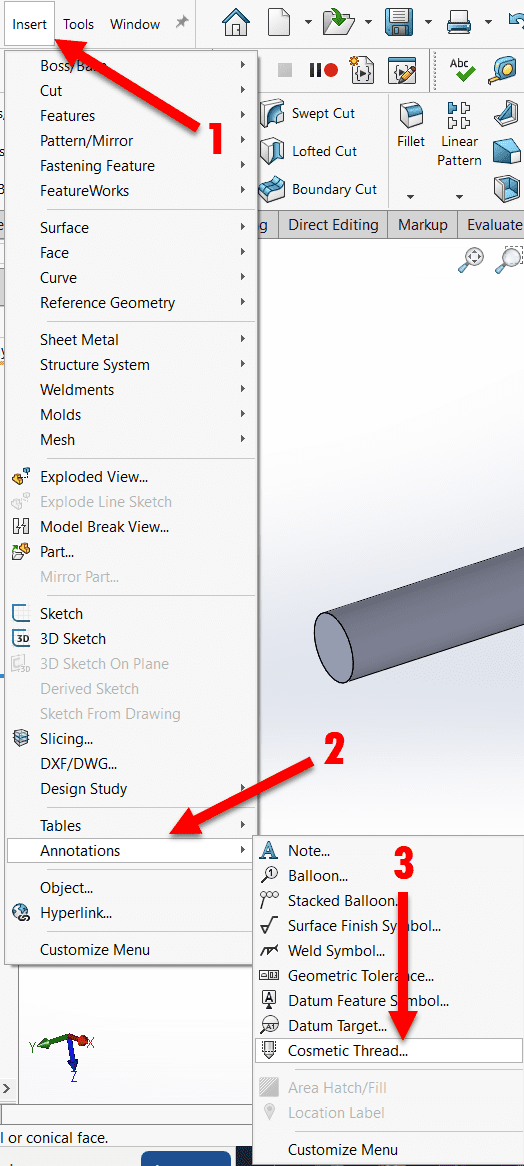

1. Chọn lệnh: Vào menu Insert > Annotations > Cosmetic Thread.

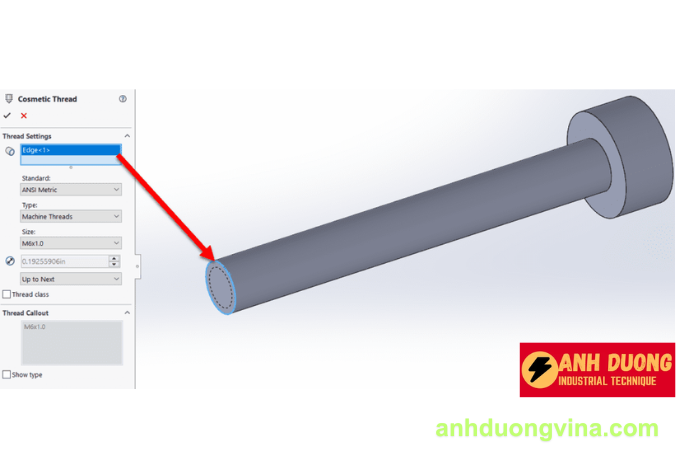

2. Chọn cạnh cần thêm ren: Chọn một cạnh tròn trên mô hình của bạn mà bạn muốn thêm ren hư cấu.

Bước 3: Cấu Hình Ren Hư Cấu

1. Chọn tiêu chuẩn ren: SOLIDWORKS cung cấp nhiều loại ren tiêu chuẩn như UNF, UNC, hoặc M.
2. Chọn kích thước ren: Xác định đường kính và vị trí của ren trên bề mặt bạn đã chọn.
3. Nhấn “OK”: Sau khi cấu hình xong, nhấn nút “OK” để thêm ren hư cấu vào mô hình.

5. Lợi Ích và Hạn Chế Của Chất Liệu Ren Hư Cấu

Lợi Ích

• Thêm Vẻ Thực Tế: Chất liệu ren hư cấu giúp mô hình của bạn trông chân thực hơn mà không cần phức tạp hóa các chi tiết kỹ thuật.
• Nhanh Chóng và Dễ Dàng: Thêm ren hư cấu chỉ mất vài bước đơn giản, giúp tiết kiệm thời gian trong quá trình thiết kế.
• Thích Hợp Cho Trình Bày: Khi bạn cần trình bày mô hình cho khách hàng hoặc đồng nghiệp mà không cần thể hiện chi tiết chức năng của ren.

Hạn Chế

• Không Thể Sử Dụng Cho Các Bộ Phận Chức Năng: Chất liệu ren hư cấu chỉ mang tính chất thẩm mỹ, không thể sử dụng cho các bộ phận cần chức năng ren thực sự như vít hay bulông.
• Không Tạo Được Ren Nội Bộ: Bạn không thể tạo ren trên các bề mặt bên trong của mô hình bằng cách sử dụng chất liệu ren hư cấu.

6. Kết Luận

Chất liệu ren hư cấu trong SOLIDWORKS là một công cụ hữu ích giúp bạn thêm các chi tiết thẩm mỹ vào mô hình mà không làm phức tạp hóa quá trình thiết kế. Bằng cách sử dụng chất liệu ren hư cấu, bạn có thể tạo ra các mô hình đẹp mắt và chuyên nghiệp, phù hợp cho các bản trình bày và báo cáo kỹ thuật. Tuy nhiên, hãy nhớ rằng chất liệu ren hư cấu chỉ phù hợp cho các mục đích thẩm mỹ và không thể thay thế cho các ren chức năng thực sự trong các bộ phận cơ khí.

Hy vọng bài viết này đã cung cấp cho bạn những thông tin cần thiết về cách sử dụng chất liệu ren hư cấu trong SOLIDWORKS. Nếu bạn có bất kỳ câu hỏi nào hoặc cần hỗ trợ thêm, đừng ngần ngại tham gia các cộng đồng thiết kế hoặc liên hệ với chúng tôi để được tư vấn chi tiết hơn.
