Trong lĩnh vực thiết kế cơ khí, Autodesk Inventor là một trong những phần mềm hàng đầu, cung cấp nhiều công cụ mạnh mẽ để tạo ra các mô hình 3D chính xác và hiệu quả. Một trong những lệnh phổ biến và được sử dụng rộng rãi nhất trong Inventor là Extrude. Tuy nhiên, nhiều kỹ sư và nhà thiết kế vẫn chưa khai thác hết tiềm năng của lệnh này. Trong Phần 1 của chuỗi bài viết này, Kỹ Thuật Công Nghiệp Ánh Dương sẽ giới thiệu về lệnh Extrude, cách sử dụng cơ bản và những cải tiến mới trong phiên bản Inventor 2019 để giúp bạn tận dụng tối đa công cụ này trong quá trình thiết kế.

1. Mở đầu

Lệnh Extrude trong Inventor 2019 là một công cụ tạo khối mạnh mẽ, cho phép người dùng xây dựng các khối 3D từ các biên dạng 2D. Với sự cải tiến trong phiên bản 2019, lệnh này đã hỗ trợ kỹ sư tối ưu hóa quy trình thiết kế hơn bao giờ hết. Tuy nhiên, hầu hết chúng ta chỉ sử dụng một vài chức năng cơ bản của lệnh này mà chưa khai thác hết các khả năng mà Extrude mang lại. Bài viết này sẽ giúp bạn hiểu rõ hơn về lệnh Extrude và cách sử dụng nó một cách hiệu quả.

2. Cách Dùng Lệnh Extrude

Lệnh Extrude cho phép bạn xây dựng khối chi tiết 3D bằng cách nâng một biên dạng Sketch 2D theo phương vuông góc với Sketch. Đây là bước cơ bản nhưng quan trọng trong quá trình tạo mô hình 3D

Bước 1: Chọn Tab 3D Model và Kích Hoạt Lệnh Extrude

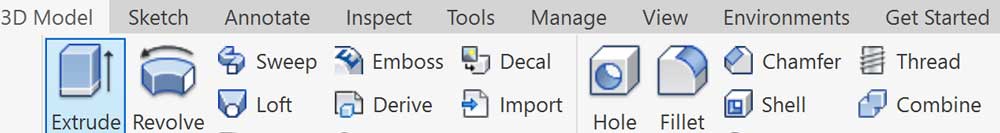

1. Chọn Tab 3D Model trên thanh Ribbon.
2. Trong Modify Panel, chọn Extrude hoặc đơn giản nhấn phím “E” trên bàn phím sau khi đã tạo Sketch.


Bước 2: Thiết Lập Extrude Trong Hộp Thoại Extrude

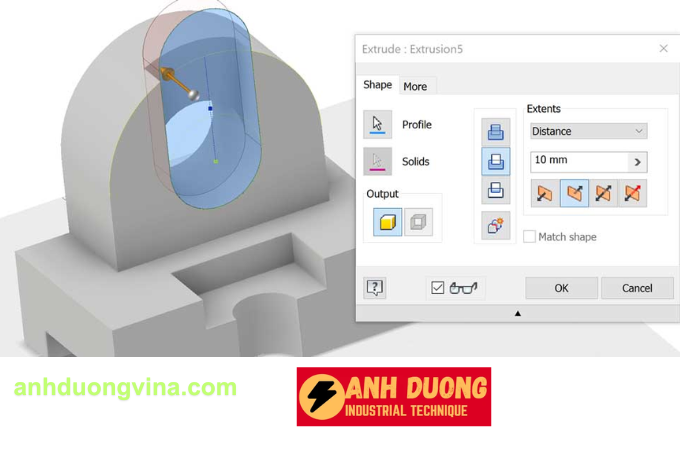

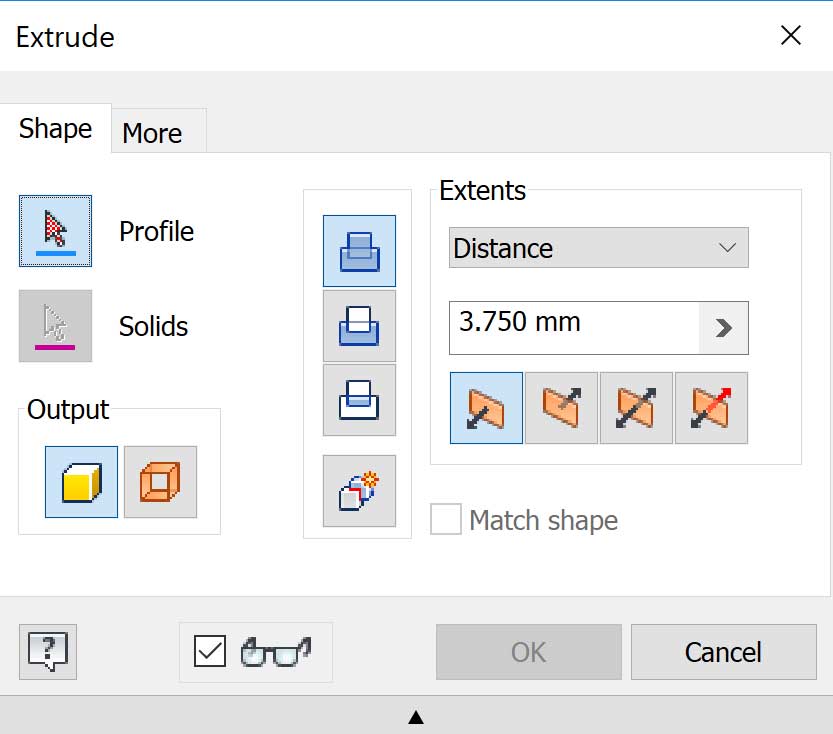

Khi lệnh Extrude được kích hoạt, một hộp thoại sẽ xuất hiện, cho phép bạn tùy chỉnh các thông số để tạo khối 3D theo ý muốn.

• Profile: Chọn Sketch hoặc vùng bạn muốn tạo lệnh Extrude.

• Type Extrude: Chọn loại Extrude phù hợp với nhu cầu thiết kế của bạn.

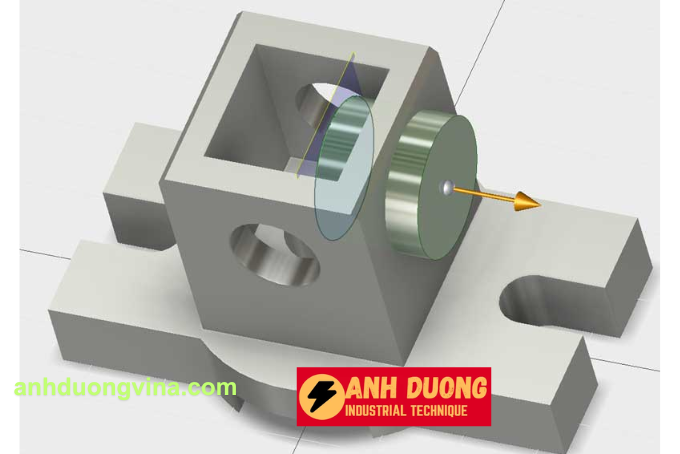

  • Join: Gộp phần Extrude với khối Solid có sẵn (có thể có hoặc không có khối Solid sẵn).

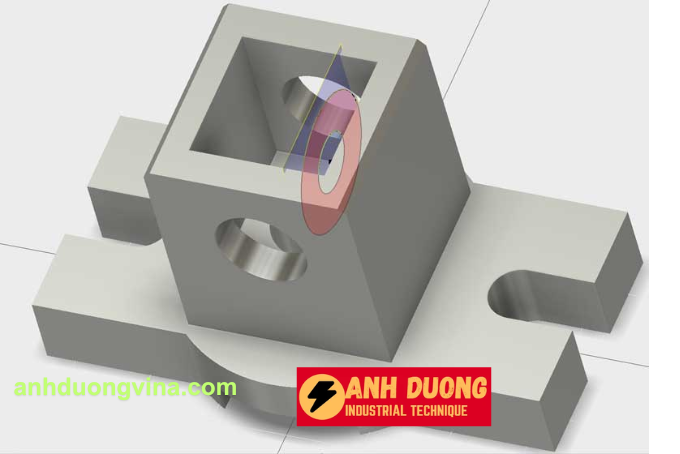

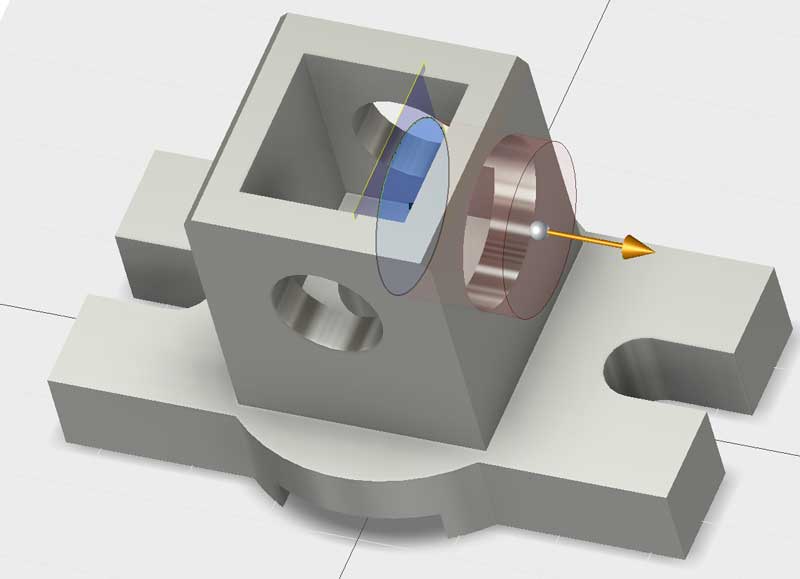

  • Cut: Cắt bỏ phần giao của Extrude và khối Solid có sẵn.

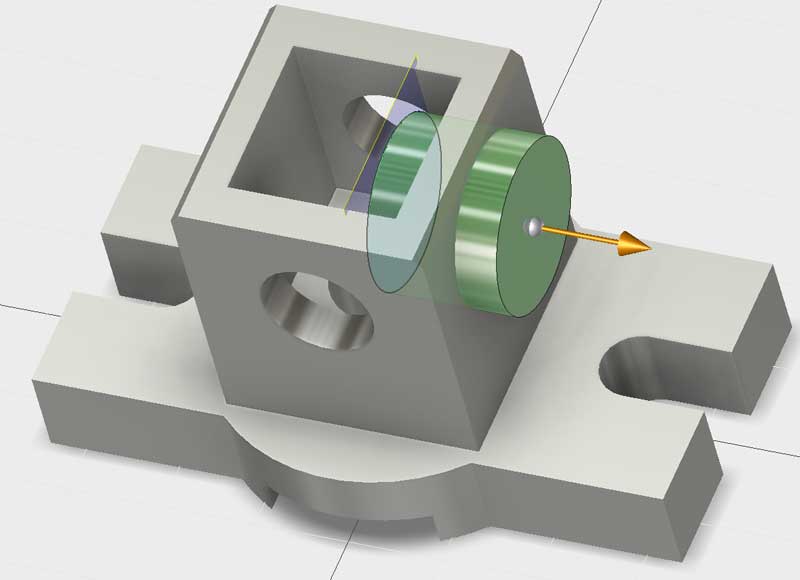

  • Intersect: Chọn phần giao giữa phần Extrude và Solid có sẵn.

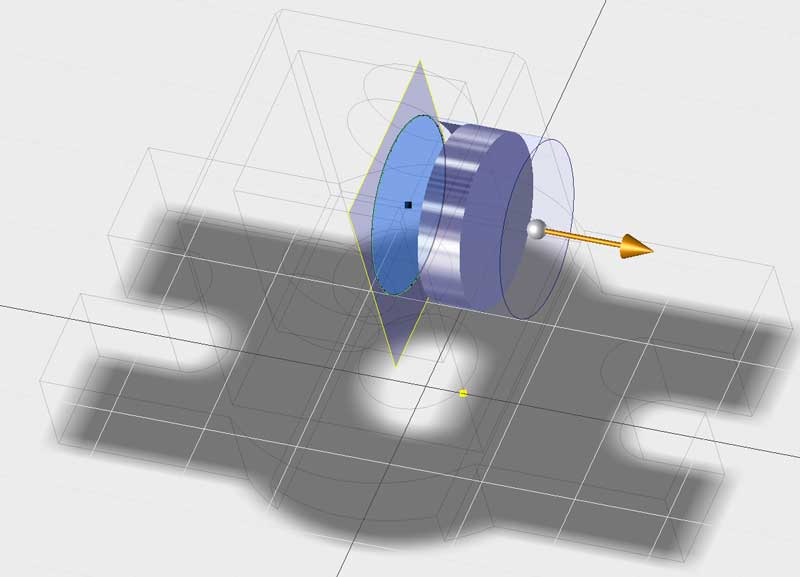

  • New Solid: Tạo một Solid (Khối đặc) mới.


3. Xem Thêm Bài Viết Liên Quan
