Trong quá trình gia công sản phẩm kim loại tấm, các bước gia công thông thường như đột dập, cắt laser, hoặc gia công CNC thường được thực hiện trước khi chấn, bẻ để tạo hình hoàn thiện. Tuy nhiên, khi thiết kế sản phẩm kim loại tấm trong SOLIDWORKS, quy trình này được đảo ngược: thiết kế hoàn chỉnh chi tiết trước, sau đó sử dụng tính năng trải phẳng (Flatten) để tạo bản vẽ gia công.

Để đảm bảo rằng sản phẩm có thể trải phẳng chính xác và đáp ứng yêu cầu gia công, việc sử dụng tùy chọn Normal Cut trong lệnh Extruded Cut là yếu tố quan trọng không thể bỏ qua.

1. Normal Cut Là Gì?

Normal Cut là một tùy chọn trong lệnh Extruded Cut của SOLIDWORKS, được thiết kế đặc biệt cho các sản phẩm kim loại tấm. Tùy chọn này chỉ khả dụng khi làm việc với các sản phẩm dạng tấm.

Chức năng:

• Khi sử dụng Normal Cut, hướng cắt sẽ luôn vuông góc với bề mặt của tấm kim loại, đảm bảo rằng các lỗ hoặc rãnh được cắt đúng hình dạng khi sản phẩm được trải phẳng.
• Nếu không sử dụng Normal Cut, đường cắt có thể bị xiên hoặc không đều, dẫn đến sản phẩm không thể trải phẳng đúng cách hoặc khó gia công.

2. Ví Dụ Minh Họa

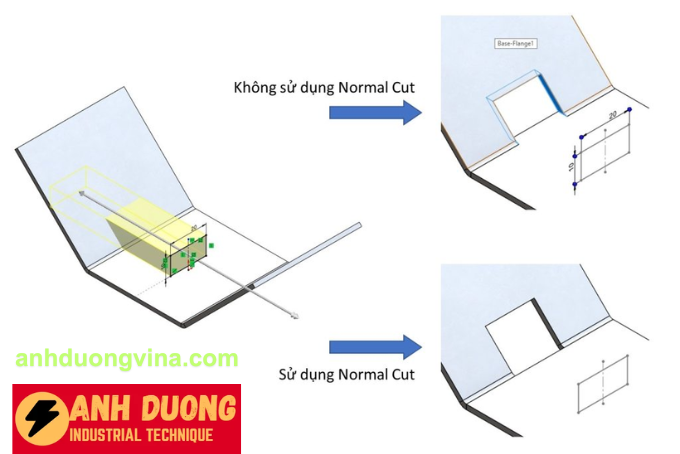

Trong ví dụ dưới đây, chúng ta sẽ so sánh kết quả khi sử dụng và không sử dụng tùy chọn Normal Cut trong lệnh Extruded Cut:

• Hình bên trái: Sử dụng lệnh Extruded Cut mà không chọn tùy chọn Normal Cut. Kết quả cho thấy các lỗ bị xiên và không đồng đều.
• Hình bên phải: Sử dụng tùy chọn Normal Cut. Đường cắt vuông góc với bề mặt, đảm bảo sản phẩm tấm có thể trải phẳng (Flatten) và gia công dễ dàng.

Kết quả trực quan giữa hai phương pháp là hoàn toàn khác nhau. Nếu không sử dụng Normal Cut, sản phẩm sẽ gặp vấn đề khi trải phẳng, làm ảnh hưởng đến quá trình sản xuất.

3. Tại Sao Normal Cut Quan Trọng?

• Đảm bảo khả năng gia công: Các đường cắt vuông góc giúp sản phẩm đáp ứng tiêu chuẩn trong quá trình gia công, đặc biệt với các phương pháp cắt laser hoặc CNC.
• Tính chính xác khi trải phẳng: Đảm bảo sản phẩm có thể được trải phẳng một cách chính xác mà không gây lỗi hình học.
• Tiết kiệm thời gian: Giảm thiểu việc chỉnh sửa hoặc tái thiết kế do lỗi đường cắt không chính xác.

4. Kết Luận

Tùy chọn Normal Cut trong SOLIDWORKS là một tính năng không thể thiếu khi làm việc với sản phẩm kim loại tấm. Bằng cách sử dụng tính năng này, bạn có thể đảm bảo sản phẩm không chỉ đáp ứng yêu cầu kỹ thuật mà còn dễ dàng gia công và sản xuất. Hãy luôn kích hoạt Normal Cut khi thực hiện lệnh Extruded Cut để tối ưu hóa quá trình thiết kế và gia công của bạn.
