Module MBD (Model-Based Definition) Creo Parametric là gì?

Trong kỷ nguyên công nghệ số hiện nay, việc ghi nhận và truyền đạt thông tin thiết kế một cách nhanh chóng và chính xác là yếu tố then chốt để nâng cao hiệu suất sản xuất và giảm thiểu sai sót. Từ phiên bản 4.0 trở đi, phần mềm Creo Parametric của PTC đã giới thiệu module MBD (Model-Based Definition), nhằm hỗ trợ người thiết kế trong việc gán kích thước, dung sai và các yêu cầu kỹ thuật trực tiếp lên mô hình 3D. Bài viết này sẽ cung cấp cái nhìn tổng quan về MBD, lý do nên sử dụng MBD trên Creo, và hướng dẫn chi tiết cách sử dụng module này.

1. MBD Là Gì?

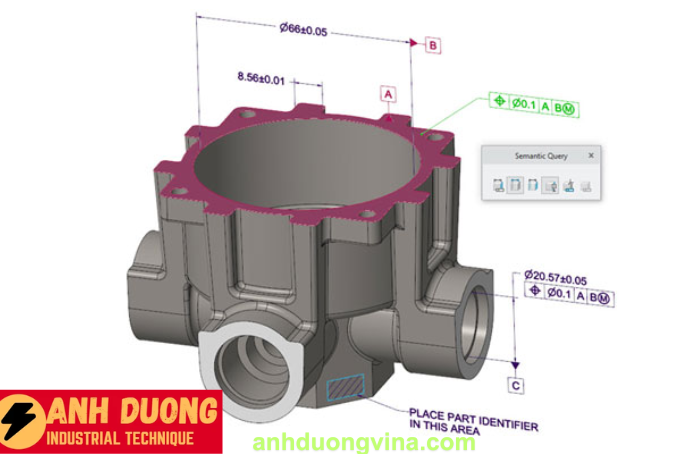

MBD là viết tắt của Model-Based Definition, một phương pháp tiếp cận trong thiết kế kỹ thuật, nơi tất cả các thông số kích thước, dung sai và yêu cầu kỹ thuật được tích hợp trực tiếp vào mô hình 3D thay vì phải trình bày trên các bản vẽ 2D truyền thống. Theo PTC Creo, MBD được định nghĩa là:

“MBD là phương pháp tiếp cận để tạo ra một mô hình 3D chứa đầy đủ dữ liệu cần thiết nhằm xác định sản phẩm một cách hiệu quả. Với MBD, mô hình 3D trở thành nguồn duy nhất điều khiển tất cả các hoạt động kỹ thuật…”

Nói cách khác, Model-Based Definition (MBD) giúp chuyển đổi mô hình 3D thành tài liệu kỹ thuật toàn diện, nơi mọi thông tin quan trọng về sản phẩm đều được thể hiện trực tiếp trên mô hình, từ kích thước đến dung sai và các yêu cầu kỹ thuật khác.

MBD trên Creo Là Gì?

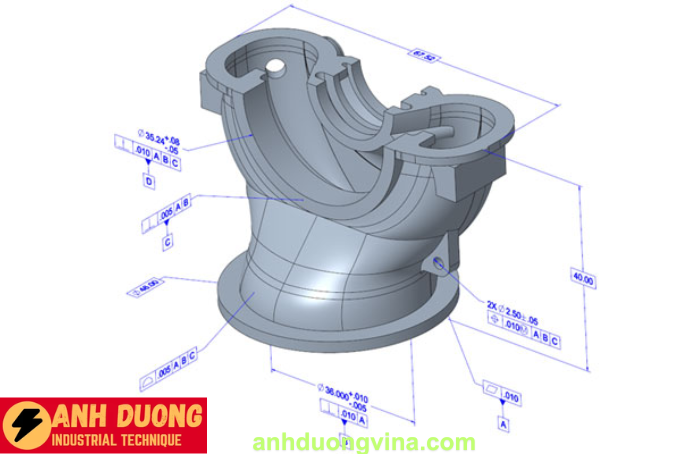

Module MBD trên Creo Parametric cung cấp các công cụ và tính năng để người thiết kế có thể dễ dàng gán các thông số kỹ thuật lên mô hình 3D. Điều này không chỉ giúp tăng tính trực quan mà còn giảm thiểu thời gian và công sức so với việc tạo bản vẽ 2D riêng biệt.

2. Tại Sao Nên Sử Dụng MBD Trên Creo?

Trước đây, để thể hiện thông tin kích thước của một sản phẩm, người thiết kế thường phải sử dụng module Drawing để tạo các bản vẽ 2D từ mô hình 3D. Tuy nhiên, phương pháp này có một số hạn chế:

• Tốn Thời Gian: Việc tạo và cập nhật các bản vẽ 2D đòi hỏi nhiều thời gian và công sức.
• Dễ Gặp Sai Sót: Sự không nhất quán giữa mô hình 3D và bản vẽ 2D có thể dẫn đến sai sót trong quá trình sản xuất.
• Thiếu Tính Trực Quan: Bản vẽ 2D không thể truyền tải đầy đủ ý tưởng và cấu trúc phức tạp của sản phẩm như mô hình 3D.

MBD trên Creo giải quyết những vấn đề này bằng cách tích hợp tất cả các thông số kỹ thuật trực tiếp lên mô hình 3D, mang lại những lợi ích sau:

• Tiết Kiệm Thời Gian: Không cần phải tạo các bản vẽ 2D riêng biệt, giảm thiểu thời gian thiết kế.
• Đảm Bảo Tính Đồng Bộ: Dữ liệu kỹ thuật được tích hợp trực tiếp vào mô hình 3D, đảm bảo tính nhất quán và chính xác.
• Tăng Tính Trực Quan: Người xem có thể hiểu rõ hơn về cấu trúc và chi tiết của sản phẩm thông qua mô hình 3D đầy đủ thông số.
• Ngăn Ngừa Lỗi Phát Sinh: Giảm thiểu nguy cơ sai sót do sự không nhất quán giữa mô hình và bản vẽ.

3. Kết Luận

Module MBD (Model-Based Definition) trên Creo Parametric là một công cụ đắc lực giúp người thiết kế gán thông số kỹ thuật trực tiếp lên mô hình 3D, thay thế cho phương pháp truyền thống sử dụng bản vẽ 2D. Bằng cách sử dụng MBD, bạn không chỉ tiết kiệm thời gian và công sức mà còn đảm bảo tính chính xác và đồng bộ trong quá trình thiết kế và sản xuất.

Việc áp dụng MBD vào quy trình thiết kế giúp nâng cao hiệu quả làm việc, giảm thiểu sai sót và tăng tính trực quan trong việc truyền đạt ý tưởng thiết kế. Hãy tận dụng các công cụ và tính năng mà Creo cung cấp để tối ưu hóa quy trình thiết kế của bạn và đạt được những sản phẩm chất lượng cao.

Nếu bạn gặp bất kỳ khó khăn nào trong việc sử dụng module MBD trên Creo, đừng ngần ngại tham khảo tài liệu hướng dẫn chi tiết của phần mềm hoặc liên hệ với các chuyên gia trong lĩnh vực thiết kế kỹ thuật để được hỗ trợ thêm.

Chúc các bạn thành công!
