Model States Trong Autodesk Inventor Professional

Autodesk Inventor Professional, một trong những phần mềm CAD 3D hàng đầu dành cho thiết kế và kỹ thuật sản phẩm, luôn không ngừng cải tiến để đáp ứng nhu cầu ngày càng cao của người dùng. Trong phiên bản Inventor 2022, Autodesk đã giới thiệu một quy trình công việc mạnh mẽ mang tên Model States. Tính năng này cho phép tạo ra các trạng thái sản xuất, cấu hình chi tiết, mức độ đơn giản hóa và nhiều hơn nữa trong cùng một bộ phận hoặc tệp lắp ráp. Bài viết này sẽ cung cấp cái nhìn tổng quan về Model States, cách sử dụng và những lợi ích mà nó mang lại trong quá trình thiết kế.

1. Model States Là Gì?

Khái Niệm Chung

Model States là một phương pháp thiết kế mới trong Autodesk Inventor Professional, được phát triển để quản lý và tạo ra các cấu hình khác nhau của một bộ phận (part) hoặc lắp ráp (assembly) mà không cần phải tạo các tệp riêng biệt. Điều này giúp tối ưu hóa quá trình thiết kế, quản lý và sản xuất, đồng thời giữ cho các liên kết giữa các tệp luôn được duy trì.

Ứng Dụng Của Model States

Model States đại diện cho việc triển khai một số chức năng được yêu cầu nhiều nhất trong Autodesk Inventor, bao gồm:

• Manufacturing Stages: Tạo các giai đoạn sản xuất khác nhau của một sản phẩm.
• Simplification Levels: Tạo các mức độ đơn giản hóa khác nhau cho các chi tiết phức tạp.

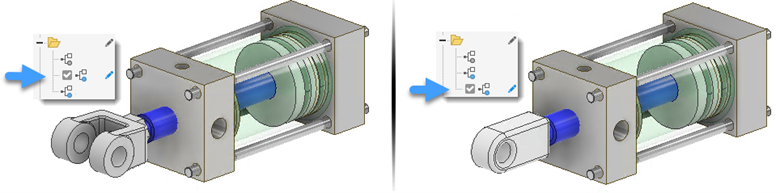

• Product Families: Quản lý các gia đình sản phẩm với các biến thể khác nhau.
• Adjustable or Flexible Parts: Thiết kế các bộ phận có thể điều chỉnh hoặc linh hoạt theo yêu cầu sử dụng.

Mỗi Model State có thể chứa các thông tin khác nhau như:

• Dimensions: Các kích thước cụ thể cho từng trạng thái.
• Features: Các tính năng thiết kế khác nhau.
• Components/Bill of Materials: Các thành phần và danh sách vật tư tương ứng.
• iProperties: Các thuộc tính thông tin của mô hình.
• Parameters: Các tham số điều khiển thiết kế.

2. Sử Dụng Model States Trong Các Part

Tạo Trạng Thái Mô Hình Trong Part

Model States trong các Part giúp bạn nắm bắt các quy trình sản xuất, tạo các họ bộ phận, và thiết kế các bộ phận có thể điều chỉnh hoặc linh hoạt. Dưới đây là các bước cơ bản để sử dụng Model States trong Part:

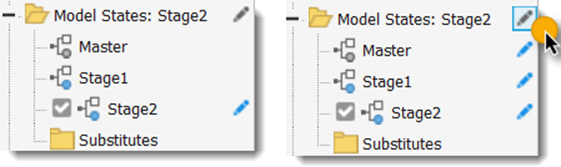

1. Tạo Một Trạng Thái Mô Hình Mới:
   • Vào tab Manage trên ribbon và chọn Model States.
   • Nhấp vào Create New State và đặt tên cho trạng thái mới.
2. Chỉnh Sửa Tham Số và Tính Năng:
   • Trong mỗi trạng thái, bạn có thể thay đổi các kích thước, thêm hoặc loại bỏ các tính năng, và điều chỉnh các tham số để phù hợp với yêu cầu thiết kế.
3. Sử Dụng Trạng Thái Mô Hình:
   • Bạn có thể dễ dàng chuyển đổi giữa các trạng thái mô hình để xem các biến thể khác nhau của bộ phận.

Lợi Ích Của Model States Trong Part

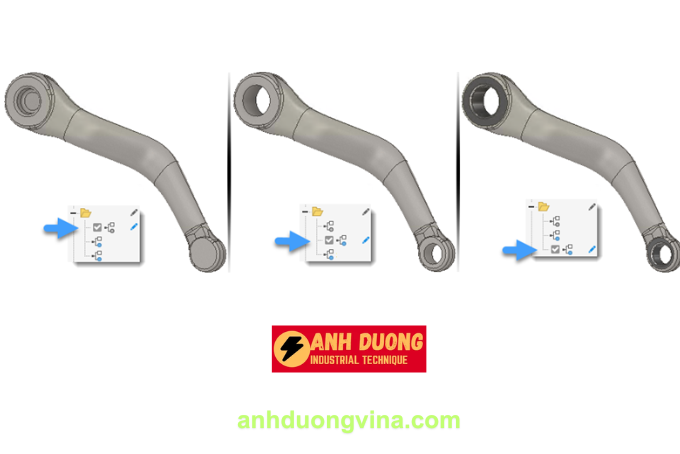

• Nắm Bắt Quy Trình Sản Xuất: Giúp theo dõi và quản lý các giai đoạn sản xuất khác nhau của một bộ phận.
• Tạo Các Họ Bộ Phận: Dễ dàng tạo ra các họ bộ phận với các biến thể thiết kế khác nhau mà không cần tạo tệp mới.
• Thiết Kế Linh Hoạt: Cho phép tạo ra các bộ phận có thể điều chỉnh hoặc linh hoạt theo yêu cầu sử dụng.

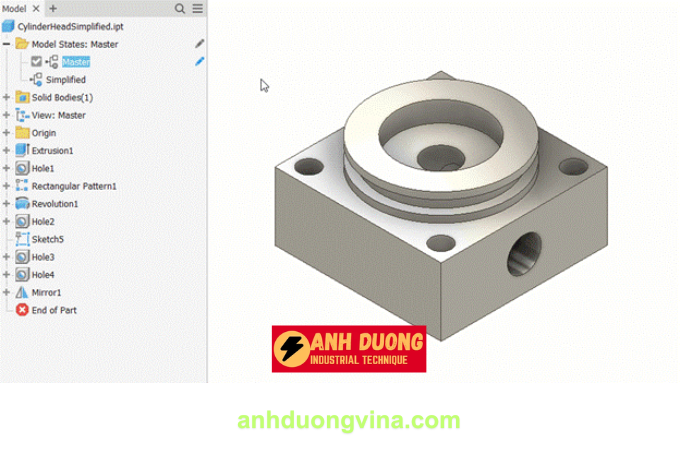

• Phiên Bản Đơn Giản Hóa: Tạo ra các phiên bản đơn giản hóa của bộ phận để dễ dàng trong quá trình sản xuất hoặc lắp ráp.

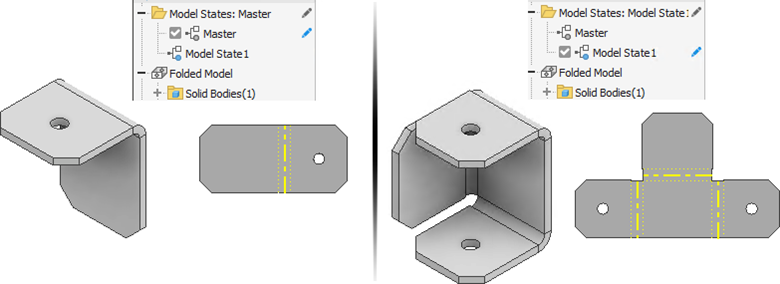

Lưu ý: Các bộ phận kim loại tấm cũng được hưởng lợi từ trạng thái mô hình. Bằng cách sử dụng Model States, bạn có thể tạo cấu hình với các tính năng gấp độc đáo và các mẫu phẳng, giúp tối ưu hóa quá trình thiết kế và sản xuất.

3. Sử Dụng Model States Trong Assemblies

Tạo Trạng Thái Mô Hình Trong Assembly

Trong môi trường Assemblies, Model States cung cấp các công cụ mạnh mẽ để quản lý các biến thể của lắp ráp, từ các giai đoạn sản xuất đến các cấu hình sản phẩm khác nhau. Dưới đây là các ứng dụng chính của Model States trong Assemblies:

• Assembly Variations and Families of Components: Tạo các biến thể lắp ráp với các gia đình thành phần khác nhau.
• Manufacturing Processes: Quản lý các quy trình sản xuất khác nhau trong cùng một lắp ráp.
• Assembly Stages: Tạo các giai đoạn lắp ráp khác nhau để theo dõi tiến trình sản xuất.
• Assembly Level Features: Thêm các tính năng thiết kế ở cấp độ lắp ráp.
• Substitutes: Thay thế các thành phần trong lắp ráp mà không làm phá vỡ liên kết.
• Simplified Assemblies: Tạo ra các lắp ráp đơn giản hóa cho các mục đích khác nhau như kiểm tra hoặc trình diễn.

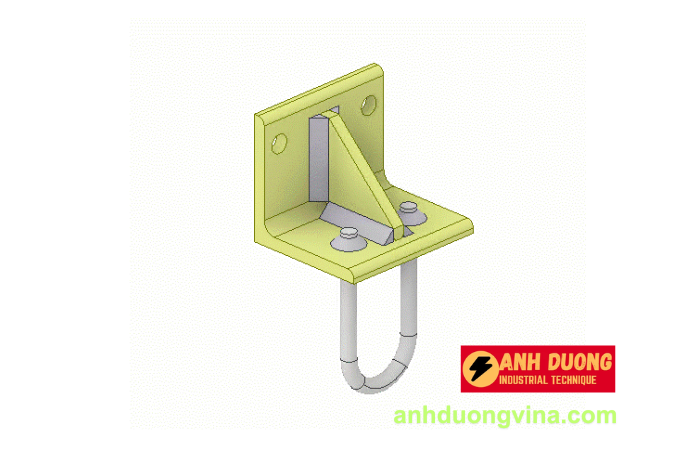

• Unique Weldment Preparation, Weld, and Machining Features: Thêm các tính năng đặc biệt cho việc hàn, gia công và chuẩn bị lắp ráp.

Lợi Ích Của Model States Trong Assembly

• Quản Lý Variations Hiệu Quả: Dễ dàng tạo và quản lý các biến thể của lắp ráp mà không cần phải tạo các tệp mới.
• Tối Ưu Hóa Quy Trình Sản Xuất: Quản lý các giai đoạn sản xuất khác nhau giúp tối ưu hóa quá trình làm việc.
• Đảm Bảo Tính Nhất Quán: Các trạng thái mô hình đảm bảo rằng các thay đổi được cập nhật đồng nhất trong toàn bộ lắp ráp.

4. Sử Dụng Model States Trong Drawing Views

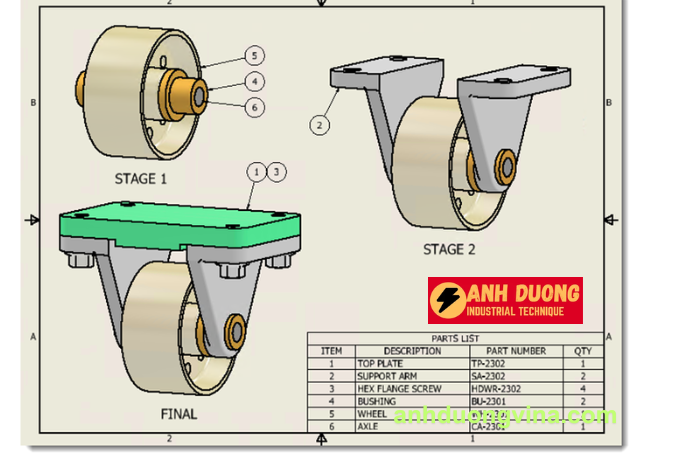

Tạo Chế Độ Xem Bản Vẽ Từ Model States

Bạn có thể chọn trạng thái mô hình khi tạo chế độ xem bản vẽ, giúp hiển thị các thành viên của trạng thái mô hình đã chọn cùng với các iProperties tương ứng của chúng. Điều này giúp đảm bảo rằng bản vẽ phản ánh chính xác trạng thái thiết kế hiện tại của các chi tiết trong lắp ráp.

• Chế độ xem được tạo từ trạng thái Mô hình thay thế sẽ phản ánh trạng thái của part thay thế trong chế độ xem bản vẽ.
• Lưu ý: Nếu bạn cần các tệp riêng biệt có thể được quản lý và phát hành, hãy cân nhắc sử dụng iParts và iAssemblies.

5. Lưu Ý Khi Sử Dụng Model States

• Đặt Tên Thông Minh: Đặt tên cho các trạng thái mô hình một cách nhất quán và rõ ràng để dễ dàng quản lý và nhận diện.
• Kiểm Tra Các Liên Kết: Đảm bảo rằng các liên kết giữa các trạng thái mô hình được duy trì đúng cách để tránh mất mát thông tin hoặc lỗi trong quá trình thiết kế.
• Sử Dụng iParts và iAssemblies Khi Cần: Trong những trường hợp cần quản lý và phát hành các tệp riêng biệt, sử dụng các tính năng iParts và iAssemblies để tận dụng tối đa khả năng quản lý và tái sử dụng các chi tiết.

6. Kết Luận

Model States trong Autodesk Inventor Professional là một công cụ mạnh mẽ giúp các kỹ sư và nhà thiết kế tối ưu hóa quy trình làm việc, quản lý các biến thể thiết kế một cách hiệu quả và đảm bảo tính nhất quán trong toàn bộ dự án. Bằng cách sử dụng Model States, bạn có thể tạo ra các cấu hình chi tiết linh hoạt, dễ dàng quản lý các trạng thái sản xuất và tối ưu hóa thiết kế sản phẩm từ giai đoạn ý tưởng đến sản xuất thực tế.

Kỹ Thuật Công Nghiệp Ánh Dương luôn sẵn sàng hỗ trợ bạn trong việc áp dụng những tính năng tiên tiến này, giúp tối ưu hóa quy trình thiết kế và đạt được những sản phẩm chất lượng cao nhất.
