Mẹo Giữ Nguyên Giá Trị DIM Sau Khi Scale Trong AutoCAD

I. Mẹo Giữ Nguyên Giá Trị DIM Sau Khi Scale Trong AutoCAD

Khi làm việc trong AutoCAD, việc phóng to hoặc thu nhỏ các chi tiết mà không làm thay đổi giá trị DIM là rất quan trọng. Điều này giúp bảo đảm độ chính xác của bản vẽ kỹ thuật. Dưới đây là hướng dẫn chi tiết để bạn thực hiện điều này một cách hiệu quả.

1. Tại Sao Cần Giữ Giá Trị DIM?

Trong quá trình thiết kế, nếu bạn thay đổi kích thước của các đối tượng mà không giữ nguyên giá trị DIM, có thể dẫn đến việc ghi nhầm thông số hoặc sai lệch trong bản vẽ. Điều này đặc biệt quan trọng trong các bản vẽ kỹ thuật, nơi mà mỗi kích thước đều mang tính quyết định.

2. Hướng Dẫn Sử Dụng Lệnh DIMLFAC

Bước 1: Đặt Tỉ Lệ Sau Khi Scale

• Sau khi bạn đã thực hiện scale đối tượng, gõ lệnh DIMLFAC vào thanh lệnh và nhấn Enter.
• Nhập tỉ lệ thực hiện scale dưới dạng giá trị 1/n, trong đó n là tỉ lệ mà bạn đã áp dụng cho đối tượng.

Bước 2: DIM Kích Thước Như Bình Thường

• Sau khi nhập tỉ lệ thành công, bạn có thể DIM kích thước như bình thường. Giá trị DIM sẽ không thay đổi, giữ nguyên sự chính xác mặc dù bạn đã thực hiện scale.

3. Một Số Lưu Ý Khi Sử Dụng DIMLFAC

• Kiểm Tra Giá Trị Tỉ Lệ: Đảm bảo rằng bạn đã nhập đúng giá trị tỉ lệ. Sai số trong giá trị có thể dẫn đến kích thước không chính xác.
• Sử Dụng Đúng Kỹ Thuật: Để đảm bảo bạn đang áp dụng đúng cách, hãy thử nghiệm trên các bản vẽ mẫu trước khi áp dụng cho dự án chính.

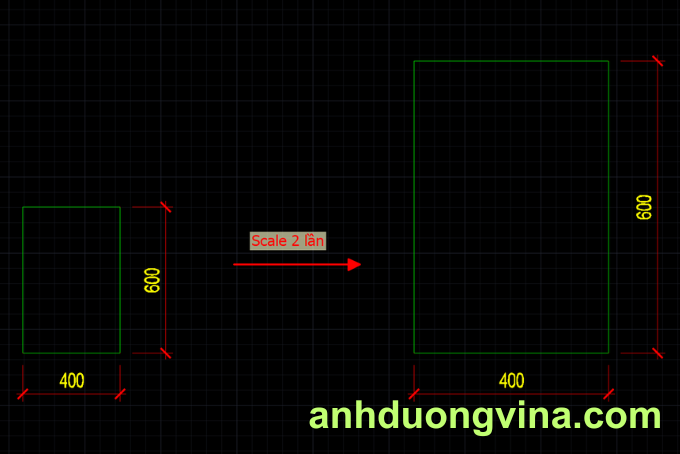

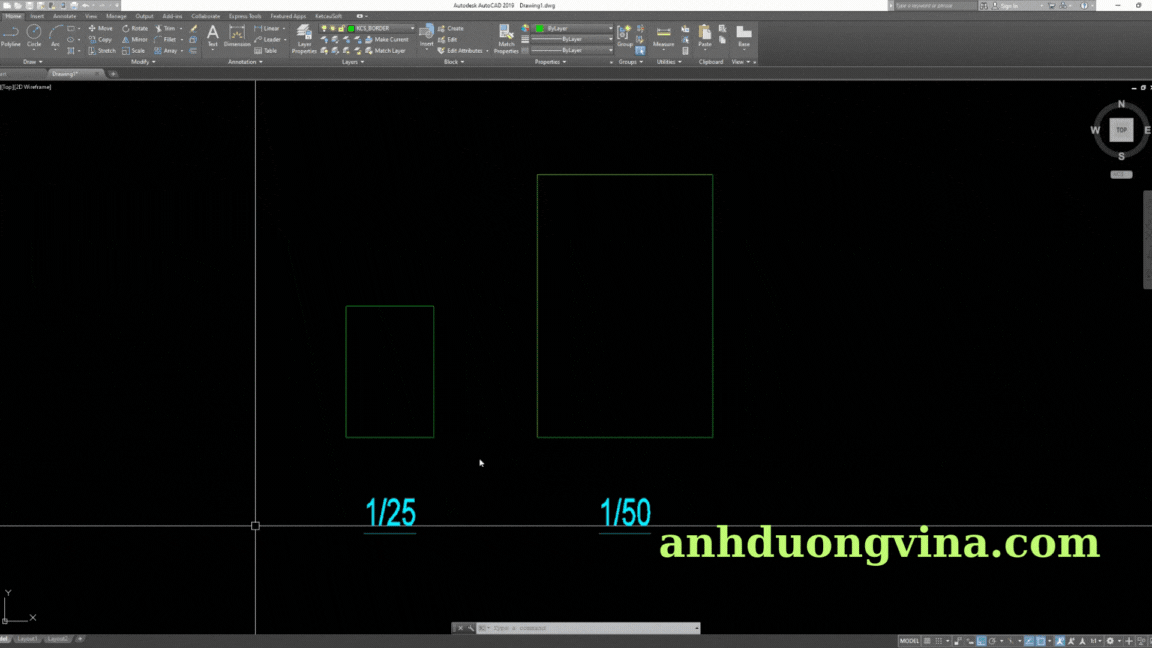

4. Ví Dụ Minh Họa

II. Kết Luận

Sử dụng lệnh DIMLFAC là cách đơn giản và hiệu quả để giữ nguyên giá trị DIM sau khi thực hiện thao tác scale. Bằng cách làm theo các bước hướng dẫn, bạn sẽ đảm bảo tính chính xác trong bản vẽ của mình, giúp nâng cao chất lượng công việc thiết kế.
