Lệnh Wrap Bọc Bề Mặt trong SOLIDWORKS

Lệnh Wrap Bọc Bề Mặt trong SOLIDWORKS

Lệnh Wrap trong SOLIDWORKS là công cụ mạnh mẽ dùng để tạo các chi tiết nổi, chìm hoặc khắc lên bề mặt của mô hình 3D. Bạn có thể sử dụng lệnh Wrap để áp dụng các biên dạng 2D lên bề mặt 3D, chẳng hạn như tạo các logo, văn bản, hình ảnh hoặc các yếu tố trang trí khác. Lệnh này cực kỳ hữu ích trong việc tạo các chi tiết có hình dạng phức tạp trên các bề mặt cong hoặc không phẳng.

Để sử dụng lệnh Wrap, bạn cần có một Sketch dạng biên dạng kín đã vẽ sẵn trên một mặt phẳng. Dưới đây là hướng dẫn chi tiết về cách sử dụng lệnh Wrap trong SOLIDWORKS.

Tìm Kiếm và Truy Cập Lệnh Warp trong SOLIDWORKS

Khi làm việc với SOLIDWORKS, các lệnh Shell, Rib, và Wrap là những công cụ mạnh mẽ giúp cải thiện tính linh hoạt và khả năng gia công của các mô hình 3D. Những lệnh này có thể được truy cập dễ dàng trong giao diện người dùng của SOLIDWORKS.

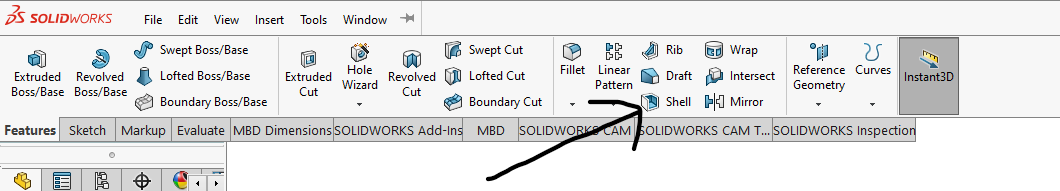

Để tìm nhóm lệnh này, bạn chỉ cần vào thẻ Features trên Command Manager, nơi chứa các công cụ tạo hình cơ bản. Nếu bạn không thấy các lệnh này ngay lập tức, bạn có thể sử dụng thanh Search Command ở trên cùng của giao diện để tìm kiếm một cách nhanh chóng. Việc này rất tiện lợi, giúp bạn tiết kiệm thời gian khi làm việc với các mô hình phức tạp.

Lệnh Shell, Rib, và Wrap đều yêu cầu bạn phải có một mô hình 3D sẵn có, vì vậy, trước khi sử dụng các lệnh này, hãy tạo mô hình cơ bản hoặc chi tiết cần chỉnh sửa. Khi đó, bạn có thể dễ dàng áp dụng các lệnh để nâng cao khả năng thiết kế và tối ưu hóa các chi tiết trong mô hình.

Bước 1: Chuẩn Bị Mặt Phẳng và Sketch

Để sử dụng lệnh Wrap, trước tiên bạn cần vẽ một Sketch với biên dạng kín (có thể là logo, văn bản, hoặc bất kỳ hình dạng nào bạn muốn áp dụng lên bề mặt). Biên dạng này có thể là một đường kín (closed loop) và phải được vẽ trên một mặt phẳng.

Sau khi hoàn thành Sketch, chọn mặt phẳng nơi bạn muốn tạo chi tiết và kích hoạt lệnh Wrap từ thẻ Features trong Command Manager. Hộp thoại Wrap sẽ xuất hiện trong Design Tree, nơi bạn sẽ thực hiện các thiết lập tiếp theo.

Bước 2: Thiết Lập Các Tham Số Cho Lệnh Wrap

Khi hộp thoại Wrap đã xuất hiện, bạn sẽ cần thực hiện một số bước thiết lập để áp dụng biên dạng lên bề mặt mô hình:

Wrap Type (Loại Wrap):

• Emboss: Tạo các chi tiết nổi trên bề mặt. Đây là lựa chọn khi bạn muốn tạo các hình dạng hoặc văn bản nổi lên so với bề mặt mô hình.
• Deboss: Tạo các chi tiết chìm vào bề mặt. Chọn tùy chọn này khi bạn muốn tạo các hình dạng hoặc văn bản chìm vào bề mặt mô hình.
• Scribe: Tạo các đường nét phác thảo trên bề mặt. Đây là tùy chọn hữu ích khi bạn muốn tạo các vết khắc hoặc đường nét mảnh trên bề mặt mô hình.

Wrap Method (Phương Pháp Wrap):

• Analytical: Tạo các chi tiết trên bề mặt phức tạp như mặt trụ, mặt nón hoặc bất kỳ bề mặt cong nào. Tùy chọn này cho phép bạn tạo các chi tiết 2D trên bề mặt không phải là mặt phẳng.
• Spline Surface: Tạo chi tiết trên bề mặt dựa trên các đường cong Spline, cho phép bạn áp dụng các biên dạng 2D lên bề mặt cong có hình dạng phức tạp.

Wrap Parameters (Các Tham Số Wrap):

• Sketch Selection: Chọn Sketch mà bạn muốn sử dụng để tạo chi tiết. Biên dạng này phải là một đường kín và được vẽ sẵn trong Sketch.
• Surface Selection: Chọn bề mặt 3D mà bạn muốn áp dụng chi tiết. Bạn có thể áp dụng lên các bề mặt phẳng hoặc cong tùy thuộc vào yêu cầu của mô hình.
• Detail Size: Xác định kích thước cho chi tiết mà bạn muốn áp dụng lên bề mặt. Thông qua tham số này, bạn có thể điều chỉnh kích thước và tỷ lệ của biên dạng để phù hợp với bề mặt.

Pull Direction (Hướng Tạo Chi Tiết):

• Pull Direction: Xác định hướng tạo chi tiết. Đối với mặt phẳng, hướng này sẽ là vuông góc với mặt phẳng của Sketch. Nếu bạn làm việc với bề mặt cong, hướng tạo chi tiết sẽ được điều chỉnh theo hình dạng của bề mặt.

Bước 3: Xác Nhận và Hoàn Tất Lệnh

Sau khi hoàn tất các thiết lập cho lệnh Wrap, nhấn vào tick xanh trong hộp thoại Wrap hoặc nhấn vào Window Graphic để hoàn tất quá trình. Kết quả sẽ là các chi tiết nổi, chìm hoặc khắc được áp dụng lên bề mặt mô hình, tùy thuộc vào các tham số bạn đã thiết lập.

Kết Quả Từ Lệnh Wrap

Sau khi sử dụng lệnh Wrap, bạn sẽ thấy rằng các biên dạng 2D đã được áp dụng lên bề mặt 3D theo các tham số bạn đã chọn. Kết quả có thể là logo, văn bản hoặc các hình dạng phức tạp đã được tạo nổi lên hoặc chìm vào bề mặt mô hình. Đây là công cụ tuyệt vời để tạo các chi tiết trang trí, khắc tên, hoặc tạo các yếu tố thẩm mỹ cho mô hình của bạn.

Lợi ích của lệnh Wrap:

• Tạo chi tiết trang trí: Cho phép bạn dễ dàng tạo các chi tiết trang trí hoặc khắc lên mô hình mà không cần tạo ra các chi tiết 3D phức tạp.
• Dễ dàng áp dụng lên bề mặt cong: Bạn có thể áp dụng các biên dạng 2D lên bề mặt cong hoặc không phẳng, tạo ra các chi tiết phức tạp với độ chính xác cao.
• Tăng tính thẩm mỹ và độ chi tiết cho mô hình: Lệnh Wrap giúp bạn tạo các hình ảnh hoặc văn bản trang trí trực tiếp trên mô hình, nâng cao giá trị thẩm mỹ và tính kỹ thuật của sản phẩm.

Với các tính năng mạnh mẽ này, lệnh Wrap trong SOLIDWORKS sẽ giúp bạn tạo ra các chi tiết phức tạp và tăng tính sáng tạo trong các thiết kế của mình.
