Hướng Dẫn Tạo Ren trên Các Bề Mặt Chi Tiết

Trong quá trình thiết kế cơ khí, việc tạo ren (thread) trên các bề mặt chi tiết là một thao tác quan trọng để đảm bảo các bộ phận có thể lắp ráp chính xác và chắc chắn. Autodesk Inventor cung cấp lệnh Thread Feature giúp người dùng dễ dàng tạo ren trên các bề mặt chi tiết. Bài viết này sẽ hướng dẫn chi tiết cách sử dụng lệnh này để tạo ren trên lỗ và ren trên trục.

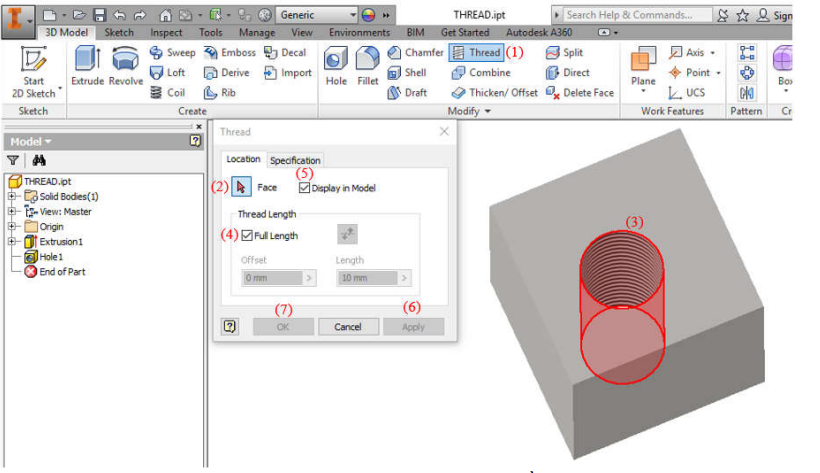

1. Tạo Ren trên Lỗ (Ren Lỗ)

Việc tạo ren trên lỗ thường được sử dụng để làm ren trong ốc vít, bu lông, hoặc các chi tiết cần kết nối bằng ren. Dưới đây là các bước thực hiện:

Thao tác:

Gọi lệnh Thread: Truy cập vào giao diện lệnh Thread trong Autodesk Inventor.
Chọn nút chọn mặt Face (Face Selection Button): Nhấn vào biểu tượng để bắt đầu lựa chọn bề mặt cần tạo ren.
Chọn mặt cần tạo ren: Chọn mặt của lỗ mà bạn muốn tạo ren.
Chọn chiều dài ren (Thread Length): Đặt chiều dài của ren theo yêu cầu thiết kế.
Chọn hiển thị trên model (Preview on Model): Kiểm tra xem ren sẽ hiển thị như thế nào trên mô hình 3D.
Chọn Apply: Áp dụng các thiết lập đã chọn.
Chọn Ok: Hoàn tất quá trình tạo ren.

Hình minh họa:

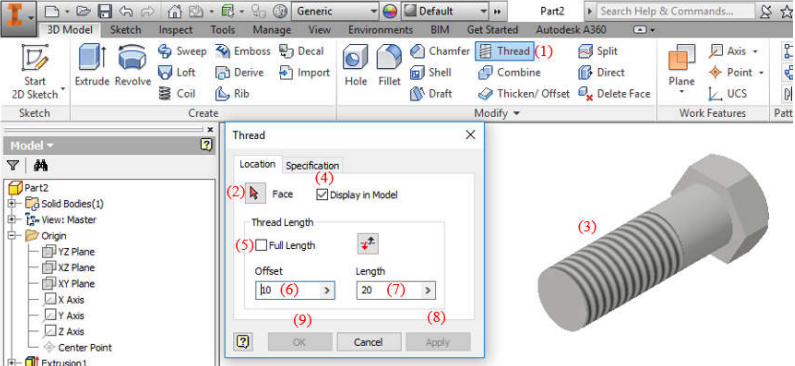

2. Tạo Ren trên Trục (Ren Trục)

Tạo ren trên trục thường được sử dụng để thiết kế trục vít, trục cam, hoặc các bộ phận quay khác. Các bước thực hiện như sau:

Thao tác:

Gọi lệnh Thread: Tương tự như bước đầu tiên trong việc tạo ren lỗ.
Chọn nút chọn mặt Face (Face Selection Button): Nhấn vào biểu tượng để bắt đầu lựa chọn bề mặt cần tạo ren.
Chọn mặt cần tạo ren: Chọn mặt của trục mà bạn muốn tạo ren.
Bỏ chọn chiều dài ren (Disable Thread Length): Không thiết lập chiều dài ren cho trục.
Chọn khoảng cách không ren (Gap Distance): Đặt khoảng cách không ren giữa các ren để đảm bảo tính thẩm mỹ và chức năng.
Chọn chiều dài ren (Thread Length): Xác định chiều dài của ren trên trục.
Chọn hiển thị trên model (Preview on Model): Kiểm tra lại mô hình trước khi áp dụng.
Chọn Apply: Áp dụng các thiết lập đã chọn.
Chọn Ok: Hoàn tất quá trình tạo ren.

Hình minh họa:

3. Kết Luận

Lệnh Thread Feature trong Autodesk Inventor là công cụ mạnh mẽ giúp người dùng tạo ren chính xác và hiệu quả trên các bề mặt chi tiết. Bằng việc làm theo các bước hướng dẫn trên, bạn có thể dễ dàng tạo ren trên cả lỗ và trục, phục vụ cho các yêu cầu thiết kế cơ khí phức tạp.
