Lệnh Slot Và Các Kiểu Vẽ – Phần 2
Lệnh Slot Và Các Kiểu Vẽ – Phần 2
Bài viết do Kỹ Thuật Công Nghiệp Ánh Dương cung cấp
Xem phần 1 tại đây: Lệnh Slot Và Các Kiểu Vẽ – Phần 1
Giới Thiệu
Trong quá trình thiết kế kỹ thuật và kiến trúc, việc vẽ các rãnh (slot) chính xác là rất quan trọng để đảm bảo các bộ phận kết nối và hoạt động một cách hiệu quả. Kỹ Thuật Công Nghiệp Ánh Dương giới thiệu lệnh Slot với 5 kiểu vẽ khác nhau, giúp các kỹ sư và nhà thiết kế dễ dàng tạo ra các rãnh với các yêu cầu cụ thể về hướng, chiều dài và chiều rộng. Bài viết dưới đây sẽ trình bày chi tiết về hai trong số năm kiểu vẽ của lệnh Slot: Center To Center, Overall, Center Point, Three Point Arc, và Center Point Arc.

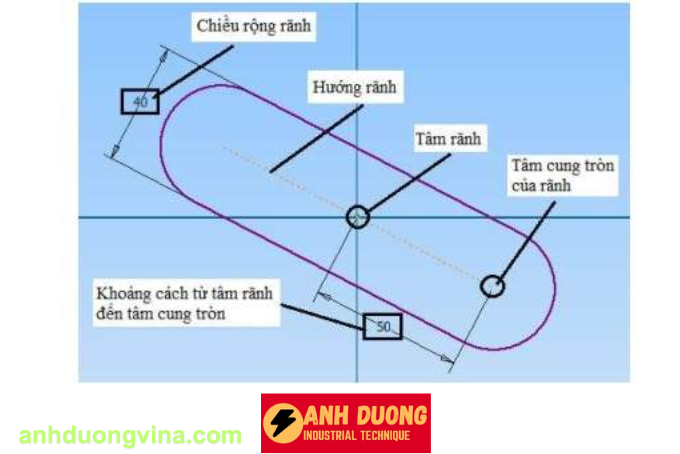

4. Kiểu Vẽ Center Point
Tính Năng
Kiểu vẽ Center Point cho phép người dùng vẽ rãnh tuyến tính khi biết tâm rãnh, hướng, khoảng cách từ tâm rãnh đến tâm cung tròn và chiều rộng của rãnh. Điều này giúp đảm bảo rằng rãnh được định vị chính xác theo vị trí mong muốn trên bản vẽ.
Các Bước Thao Tác
- Bước 1: Nhấp chọn biểu tượng
trên thanh Draw.
- Bước 2: Chọn tâm rãnh.
- Bước 3: Xác định hướng và chọn tâm cung tròn của rãnh hoặc nhập khoảng cách từ rãnh đến tâm cung tròn rồi nhấn Enter.
- Bước 4: Nhập giá trị chiều rộng rãnh và nhấn Enter. Kết quả sẽ hiển thị như Hình
- Bước 5: Nhấp chuột phải và chọn OK để hoàn tất.
Ứng Dụng của Kiểu Vẽ Center Point
- Thiết kế cơ khí: Định vị chính xác các rãnh trên các bộ phận máy móc theo vị trí trung tâm mong muốn.
- Thiết kế kết cấu: Đảm bảo các rãnh được đặt chính xác theo vị trí trung tâm của các thành phần kiến trúc.
- Thiết kế điện tử: Định vị các rãnh trên bảng mạch theo vị trí trung tâm của các linh kiện để đảm bảo kết nối chính xác.
Lợi Ích của Việc Sử Dụng Kiểu Vẽ Center Point
- Tính chính xác cao: Đảm bảo các rãnh được đặt chính xác theo tâm rãnh và khoảng cách mong muốn.
- Tiết kiệm thời gian: Giảm thiểu việc phải điều chỉnh thủ công các rãnh sau khi vẽ.
- Tăng tính nhất quán: Đảm bảo các rãnh trên toàn bộ bản vẽ đều đồng nhất về vị trí và kích thước.
Mẹo Sử Dụng Kiểu Vẽ Center Point Hiệu Quả
- Sử dụng khi cần định vị chính xác theo tâm: Áp dụng cho các thiết kế yêu cầu các rãnh được đặt chính xác theo vị trí trung tâm.
- Kết hợp với các lệnh khác: Sử dụng cùng với lệnh Parallel Constraint hoặc Perpendicular Constraint để tạo ra các kết nối chính xác hơn.
- Kiểm tra sau khi vẽ: Luôn kiểm tra lại các rãnh đã vẽ để đảm bảo chúng đúng theo yêu cầu thiết kế.

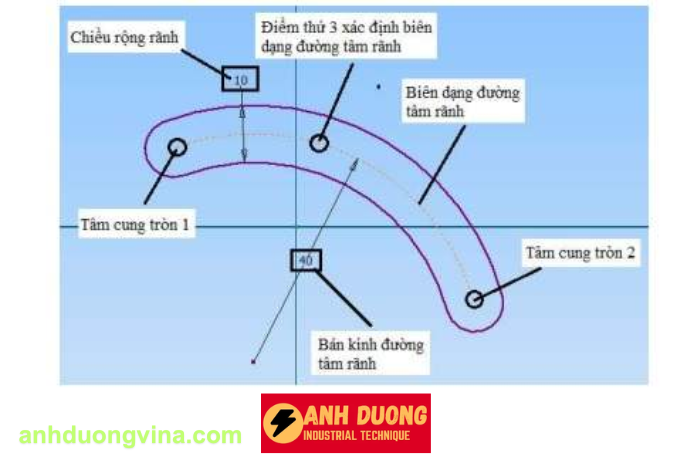

5. Kiểu Vẽ Three Point Arc
Tính Năng
Kiểu vẽ Three Point Arc cho phép người dùng vẽ rãnh tuyến tính khi biết biên dạng đường tâm của rãnh và chiều rộng rãnh. Biên dạng đường tâm rãnh được xác định bởi ba điểm: hai điểm là hai tâm cung tròn của rãnh và một điểm nằm trên đường tâm rãnh. Công cụ này giúp tạo ra các rãnh với hình dạng chính xác và mượt mà.
Các Bước Thao Tác
- Bước 1: Nhấp chọn biểu tượng
trên thanh Draw.
- Bước 2: Chọn tâm cung tròn thứ nhất của rãnh.
- Bước 3: Chọn tâm cung tròn thứ hai của rãnh.
- Bước 4: Chọn điểm thứ ba để xác định biên dạng đường tâm rãnh hoặc nhập giá trị bán kính đường tâm rãnh rồi nhấn Enter.
- Bước 5: Nhập giá trị chiều rộng rãnh và nhấn Enter. Kết quả sẽ hiển thị như Hình
- Bước 6: Nhấp chuột phải và chọn OK để hoàn tất.
Ứng Dụng của Kiểu Vẽ Three Point Arc
- Thiết kế cơ khí: Tạo các rãnh với hình dạng cung tròn chính xác cho các bộ phận máy móc cần kết nối mượt mà.
- Thiết kế kết cấu: Đảm bảo các rãnh nối giữa các thành phần kiến trúc có hình dạng chính xác và thẩm mỹ.
- Thiết kế điện tử: Tạo các rãnh trên bảng mạch với hình dạng cung tròn để định vị linh kiện một cách chính xác và mượt mà.
Lợi Ích của Việc Sử Dụng Kiểu Vẽ Three Point Arc
- Tính chính xác cao: Đảm bảo các rãnh có hình dạng cung tròn chính xác theo yêu cầu thiết kế.
- Tiết kiệm thời gian: Giảm thiểu việc phải điều chỉnh thủ công các rãnh sau khi vẽ.
- Tăng tính thẩm mỹ: Tạo ra các rãnh với hình dạng mượt mà, tăng tính thẩm mỹ cho bản vẽ.
Mẹo Sử Dụng Kiểu Vẽ Three Point Arc Hiệu Quả
- Sử dụng khi cần tạo các rãnh với hình dạng cung tròn: Áp dụng cho các thiết kế yêu cầu các rãnh có hình dạng mượt mà và thẩm mỹ.
- Kết hợp với các lệnh khác: Sử dụng cùng với lệnh Parallel Constraint hoặc Perpendicular Constraint để tạo ra các kết nối chính xác hơn.
- Kiểm tra sau khi vẽ: Luôn kiểm tra lại các rãnh đã vẽ để đảm bảo chúng đúng theo yêu cầu thiết kế.

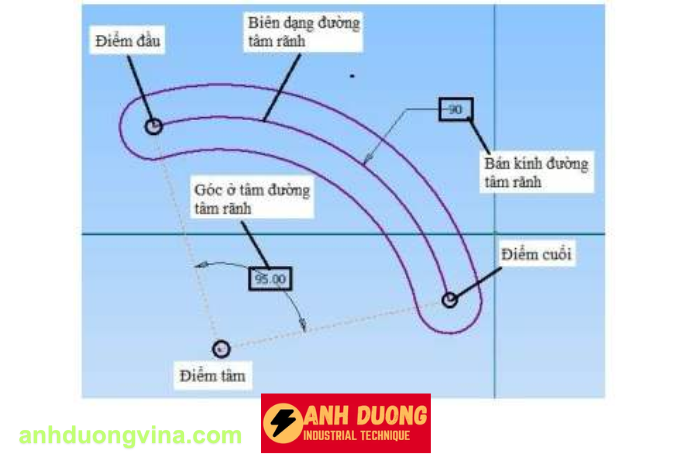

6. Kiểu Vẽ Center Point Arc
Tính Năng
Kiểu vẽ Center Point Arc cho phép người dùng vẽ rãnh tuyến tính khi biết biên dạng đường tâm rãnh và chiều rộng rãnh. Biên dạng đường tâm rãnh được xác định bởi ba điểm: tâm, điểm đầu và điểm cuối của đường tâm rãnh. Công cụ này giúp tạo ra các rãnh với hình dạng chính xác và mượt mà, phù hợp với yêu cầu thiết kế phức tạp.
Các Bước Thao Tác
- Bước 1: Nhấp chọn biểu tượng
trên thanh Draw.
- Bước 2: Chọn điểm tâm của biên dạng đường tâm rãnh.
- Bước 3: Chọn điểm đầu của đường tâm rãnh hoặc nhập giá trị bán kính biên dạng đường tâm rãnh rồi nhấn Enter.
- Bước 4: Chọn điểm cuối của đường tâm rãnh hoặc nhập giá trị góc ở tâm của biên dạng đường tâm rãnh rồi nhấn Enter.
- Bước 5: Nhập giá trị chiều rộng rãnh và nhấn Enter. Kết quả sẽ hiển thị như Hình
- Bước 6: Nhấp chuột phải và chọn OK để hoàn tất.
Ứng Dụng của Kiểu Vẽ Center Point Arc
- Thiết kế cơ khí: Tạo các rãnh với hình dạng cung tròn chính xác cho các bộ phận máy móc cần kết nối mượt mà và thẩm mỹ.
- Thiết kế kết cấu: Đảm bảo các rãnh nối giữa các thành phần kiến trúc có hình dạng cung tròn chính xác, tăng tính thẩm mỹ và đồng nhất.
- Thiết kế điện tử: Tạo các rãnh trên bảng mạch với hình dạng cung tròn để định vị linh kiện một cách chính xác và mượt mà.
Lợi Ích của Việc Sử Dụng Kiểu Vẽ Center Point Arc
- Tính chính xác cao: Đảm bảo các rãnh có hình dạng cung tròn chính xác theo yêu cầu thiết kế.
- Tiết kiệm thời gian: Giảm thiểu việc phải điều chỉnh thủ công các rãnh sau khi vẽ.
- Tăng tính thẩm mỹ: Tạo ra các rãnh với hình dạng mượt mà, tăng tính thẩm mỹ cho bản vẽ.
Mẹo Sử Dụng Kiểu Vẽ Center Point Arc Hiệu Quả
- Sử dụng khi cần tạo các rãnh với hình dạng cung tròn chính xác: Áp dụng cho các thiết kế yêu cầu các rãnh có hình dạng mượt mà và thẩm mỹ cao.
- Kết hợp với các lệnh khác: Sử dụng cùng với lệnh Parallel Constraint hoặc Perpendicular Constraint để tạo ra các kết nối chính xác hơn.
- Kiểm tra sau khi vẽ: Luôn kiểm tra lại các rãnh đã vẽ để đảm bảo chúng đúng theo yêu cầu thiết kế.
7. Kết Luận
Lệnh Slot với 5 kiểu vẽ khác nhau là công cụ hữu ích giúp các kỹ sư và nhà thiết kế tạo ra các rãnh chính xác theo yêu cầu về hướng, chiều dài và chiều rộng. Việc nắm vững các kiểu vẽ Center To Center, Overall, Center Point, Three Point Arc, và Center Point Arc sẽ giúp nâng cao hiệu quả và tính chính xác trong quá trình thiết kế kỹ thuật và kiến trúc. Để tận dụng tối đa các tính năng của lệnh Slot, hãy kết hợp chúng với các lệnh khác như Parallel Constraint và Perpendicular Constraint để tạo ra các kết nối mạnh mẽ và chính xác hơn trong bản vẽ của bạn.
