Lệnh Slot Và Các Kiểu Vẽ – Phần 1

Bài viết do Kỹ Thuật Công Nghiệp Ánh Dương cung cấp

---

1. Giới Thiệu

Trong quá trình thiết kế kỹ thuật và kiến trúc, việc vẽ các rãnh (slot) chính xác là rất quan trọng để đảm bảo các bộ phận kết nối và hoạt động một cách hiệu quả. Kỹ Thuật Công Nghiệp Ánh Dương giới thiệu lệnh Slot với 5 kiểu vẽ khác nhau, giúp các kỹ sư và nhà thiết kế dễ dàng tạo ra các rãnh với các yêu cầu cụ thể về hướng, chiều dài và chiều rộng. Bài viết dưới đây sẽ trình bày chi tiết về hai trong số năm kiểu vẽ của lệnh Slot: Center To Center và Overall.

---

2. Kiểu Vẽ Center To Center

Tính Năng

Kiểu vẽ Center To Center cho phép người dùng vẽ rãnh tuyến tính khi biết hướng, chiều dài đường trung tâm rãnh và chiều rộng của rãnh. Đoạn thẳng này có thể là đoạn thẳng ảo giới hạn bởi hai điểm, giúp đảm bảo sự chính xác và đồng nhất trong thiết kế.

Các Bước Thao Tác

1. Bước 1: Nhấp chọn biểu tượng

   trên thanh Draw.

2. Bước 2: Chọn tâm cung tròn thứ nhất của rãnh.
3. Bước 3: Xác định hướng và chọn tâm cung tròn thứ hai của rãnh hoặc nhập giá trị chiều dài đường trung tâm rãnh (đường thẳng qua hai tâm cung tròn của rãnh) rồi nhấn Enter.

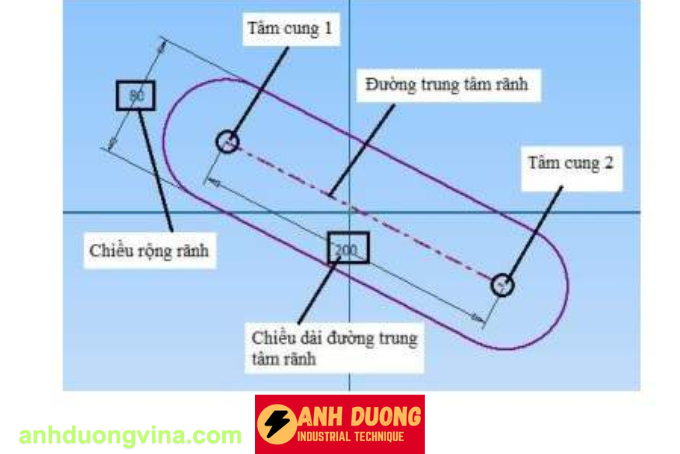

4. Bước 4: Nhập giá trị chiều rộng rãnh và nhấn Enter. Kết quả sẽ hiển thị như Hình
5. Bước 5: Nhấp chuột phải và chọn OK để hoàn tất.

Ứng Dụng của Kiểu Vẽ Center To Center

• Thiết kế cơ khí: Tạo các rãnh cho các bộ phận máy móc cần kết nối chính xác.
• Thiết kế kết cấu: Đảm bảo các rãnh nối giữa các thành phần kiến trúc luôn đồng nhất và chính xác.
• Thiết kế điện tử: Tạo các rãnh trên bảng mạch để định vị linh kiện một cách chính xác.

Lợi Ích của Việc Sử Dụng Kiểu Vẽ Center To Center

• Tính chính xác cao: Đảm bảo các rãnh được vẽ đúng theo yêu cầu về hướng và kích thước.
• Tiết kiệm thời gian: Giảm thiểu việc phải điều chỉnh thủ công các rãnh sau khi vẽ.
• Tăng tính nhất quán: Đảm bảo các rãnh trên toàn bộ bản vẽ đều đồng nhất về kích thước và hướng.

Mẹo Sử Dụng Kiểu Vẽ Center To Center Hiệu Quả

• Sử dụng khi cần đồng nhất các rãnh: Áp dụng cho các thiết kế yêu cầu nhiều rãnh với cùng một hướng và kích thước.
• Kết hợp với các lệnh khác: Sử dụng cùng với lệnh Parallel Constraint hoặc Perpendicular Constraint để tạo ra các kết nối chính xác hơn.
• Kiểm tra sau khi vẽ: Luôn kiểm tra lại các rãnh đã vẽ để đảm bảo chúng đúng theo yêu cầu thiết kế.

---

3. Kiểu Vẽ Overall

Tính Năng

Kiểu vẽ Overall cho phép người dùng vẽ rãnh tuyến tính khi biết hướng, chiều dài và chiều rộng của rãnh. Đoạn thẳng này có thể là đoạn thẳng ảo giới hạn bởi hai điểm, giúp đảm bảo sự chính xác và đồng nhất trong thiết kế.

Các Bước Thao Tác

1. Bước 1: Nhấp chọn biểu tượng

   trên thanh Draw.

2. Bước 2: Chọn điểm giữa cung tròn thứ nhất của rãnh.
3. Bước 3: Xác định hướng và chọn điểm giữa cung thứ hai của rãnh hoặc nhập giá trị chiều dài rãnh rồi nhấn Enter.

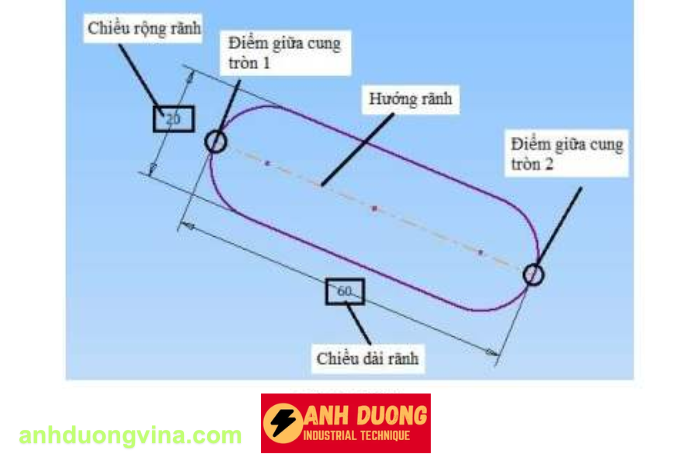

4. Bước 4: Nhập giá trị chiều rộng rãnh và nhấn Enter. Kết quả sẽ hiển thị như Hình
5. Bước 5: Nhấp chuột phải và chọn OK để hoàn tất.

Ứng Dụng của Kiểu Vẽ Overall

• Thiết kế cơ khí: Tạo các rãnh cho các bộ phận máy móc cần kết nối chính xác theo hướng và kích thước cụ thể.
• Thiết kế kết cấu: Đảm bảo các rãnh nối giữa các thành phần kiến trúc luôn đồng nhất về hướng và kích thước.
• Thiết kế điện tử: Tạo các rãnh trên bảng mạch để định vị linh kiện một cách chính xác và đồng nhất.

Lợi Ích của Việc Sử Dụng Kiểu Vẽ Overall

• Tính chính xác cao: Đảm bảo các rãnh được vẽ đúng theo yêu cầu về hướng, chiều dài và chiều rộng.
• Tiết kiệm thời gian: Giảm thiểu việc phải điều chỉnh thủ công các rãnh sau khi vẽ.
• Tăng tính nhất quán: Đảm bảo các rãnh trên toàn bộ bản vẽ đều đồng nhất về kích thước và hướng.

Mẹo Sử Dụng Kiểu Vẽ Overall Hiệu Quả

• Sử dụng khi cần đồng nhất các rãnh: Áp dụng cho các thiết kế yêu cầu nhiều rãnh với cùng một hướng, chiều dài và chiều rộng.
• Kết hợp với các lệnh khác: Sử dụng cùng với lệnh Parallel Constraint hoặc Perpendicular Constraint để tạo ra các kết nối chính xác hơn.
• Kiểm tra sau khi vẽ: Luôn kiểm tra lại các rãnh đã vẽ để đảm bảo chúng đúng theo yêu cầu thiết kế.

Xem phần 2 tại đây: Lệnh Slot Và Các Kiểu Vẽ – Phần 2
