Lệnh Rib Tạo Gân và Rãnh trong SOLIDWORKS
Lệnh Rib Tạo Gân và Rãnh trong SOLIDWORKS
Trong SOLIDWORKS, lệnh Rib là công cụ hữu ích để tạo ra các gân và rãnh gia cố trong mô hình 3D. Lệnh này giúp tăng cường độ bền cho các chi tiết mỏng mà không làm tăng trọng lượng hoặc kích thước mô hình. Các gân (rib) này có thể được sử dụng để gia cố các bề mặt, tạo sự ổn định trong các mô hình có cấu trúc mỏng, hoặc làm cho các chi tiết có hình dáng phức tạp trở nên cứng cáp hơn mà không làm thay đổi quá nhiều về hình dạng tổng thể.
Lệnh Rib thường được sử dụng khi bạn cần thêm các thanh gia cố vào các bề mặt phẳng hoặc bề mặt cong của mô hình mà không làm tăng thể tích của mô hình. Dưới đây là hướng dẫn chi tiết về cách sử dụng lệnh Rib trong SOLIDWORKS.
Tìm Kiếm và Truy Cập Lệnh Rib trong SOLIDWORKS
Khi làm việc với SOLIDWORKS, các lệnh Shell, Rib, và Wrap là những công cụ mạnh mẽ giúp cải thiện tính linh hoạt và khả năng gia công của các mô hình 3D. Những lệnh này có thể được truy cập dễ dàng trong giao diện người dùng của SOLIDWORKS.
Để tìm nhóm lệnh này, bạn chỉ cần vào thẻ Features trên Command Manager, nơi chứa các công cụ tạo hình cơ bản. Nếu bạn không thấy các lệnh này ngay lập tức, bạn có thể sử dụng thanh Search Command ở trên cùng của giao diện để tìm kiếm một cách nhanh chóng. Việc này rất tiện lợi, giúp bạn tiết kiệm thời gian khi làm việc với các mô hình phức tạp.
Lệnh Shell, Rib, và Wrap đều yêu cầu bạn phải có một mô hình 3D sẵn có, vì vậy, trước khi sử dụng các lệnh này, hãy tạo mô hình cơ bản hoặc chi tiết cần chỉnh sửa. Khi đó, bạn có thể dễ dàng áp dụng các lệnh để nâng cao khả năng thiết kế và tối ưu hóa các chi tiết trong mô hình.
1. Điều Kiện và Bước Chuẩn Bị
Trước khi sử dụng lệnh Rib, bạn cần chuẩn bị một mô hình 3D cơ bản có bề mặt cần gia cố, cùng với một đường Line hoặc Arc trong Sketch để xác định vị trí của gân.
- Đường vẽ (Sketch): Lệnh Rib sử dụng các đường vẽ trong Sketch để tạo ra các gân gia cố. Các đường này có thể là Line hoặc Arc, và chúng sẽ xác định hướng và vị trí của gân trong mô hình.
2. Sử Dụng Lệnh Rib trong SOLIDWORKS
Bước 1: Chọn Đường Vẽ và Kích Hoạt Lệnh Rib
- Mở mô hình 3D của bạn và chọn Sketch mà bạn muốn áp dụng lệnh Rib. Đảm bảo rằng bạn đã vẽ một đường Line hoặc Arc trên bề mặt mô hình.
- Chọn đường Line hoặc Arc trong Sketch, sau đó nhấn vào lệnh Rib trong thẻ Features trên Command Manager.
- Sau khi nhấn vào lệnh Rib, hộp thoại Rib sẽ xuất hiện trong FeatureManager Design Tree.

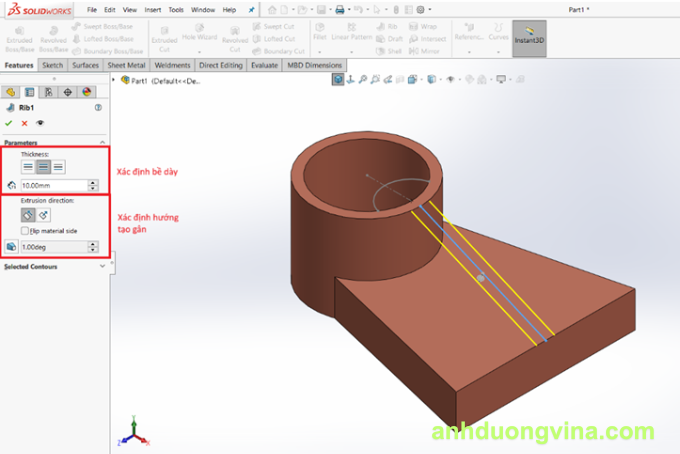

Bước 2: Cài Đặt Các Tham Số Cho Lệnh Rib
Trong hộp thoại Rib, bạn sẽ cần thiết lập một số tham số quan trọng để tạo ra gân gia cố:
- Thickness (Độ Dày): Đặt độ dày của gân. Bạn có thể lựa chọn độ dày gân theo các tùy chọn sau:
- Thick on both sides of Sketch: Tạo gân với độ dày đều hai bên của đường vẽ.
- Thick on one side of Sketch: Tạo gân với độ dày chỉ ở một phía của đường vẽ.
- Symmetric: Tạo gân đối xứng qua đường biên của Sketch.
- Extrusion Direction (Hướng Tạo Gân): Xác định hướng của gân. Gân có thể được tạo theo hướng lên hoặc xuống đối với mặt phẳng của mô hình.
- Draft (Góc Nghiêng): Nếu cần, bạn có thể thiết lập góc nghiêng cho gân để giúp gân dễ dàng gia công hơn, đặc biệt là trong các chi tiết cần được đúc khuôn.
- Material Side: Bạn có thể chọn tạo gân bên trong hoặc bên ngoài đối với bề mặt của mô hình tùy thuộc vào yêu cầu thiết kế.
Bước 3: Xác Nhận và Hoàn Tất Lệnh

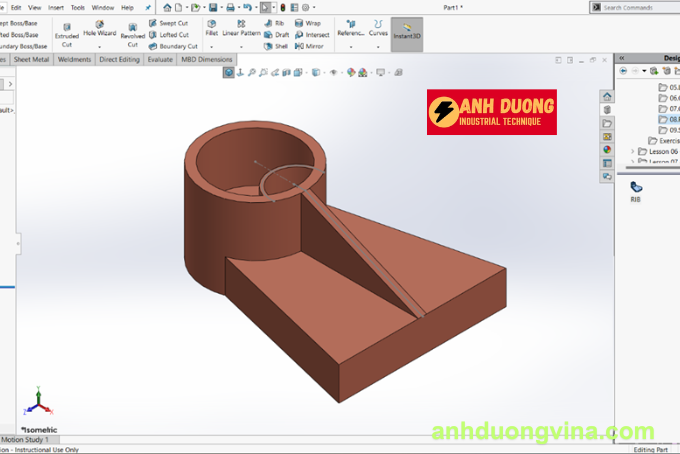

Sau khi đã điều chỉnh các tham số cho phù hợp với yêu cầu thiết kế, nhấn vào tick xanh trong hộp thoại Rib hoặc chọn Window Graphic để hoàn tất lệnh. Kết quả là gân gia cố sẽ được tạo ra trên mô hình, giúp tăng cường độ cứng và khả năng chịu lực cho các chi tiết mỏng.
3. Kết Quả và Lợi Ích Khi Sử Dụng Lệnh Rib
Sau khi hoàn tất lệnh Rib, bạn sẽ có một mô hình 3D với các gân gia cố được tạo ra chính xác theo các đường biên mà bạn đã chọn. Gân sẽ giúp các chi tiết mỏng có độ bền cao hơn mà không làm tăng thể tích của mô hình.
Lợi ích của lệnh Rib:
- Tăng độ bền: Các gân gia cố giúp các mô hình có độ cứng cao mà không cần thêm nhiều vật liệu.
- Tiết kiệm vật liệu: Lệnh Rib cho phép bạn gia cố các bề mặt mỏng mà không cần phải thêm vật liệu vào các khu vực khác của mô hình.
- Tính linh hoạt: Bạn có thể dễ dàng điều chỉnh hướng và độ dày của gân, giúp tạo ra các chi tiết gia cố cho các mô hình có hình học phức tạp.
Ví dụ ứng dụng:
- Tạo các bộ khung, vỏ, hoặc các chi tiết có hình dáng phức tạp mà vẫn yêu cầu độ bền cao.
- Các chi tiết cần sự gia cố nhưng không yêu cầu làm tăng trọng lượng hoặc kích thước quá nhiều, chẳng hạn như vỏ thiết bị, khung cấu trúc.
4. Kết Luận
Lệnh Rib trong SOLIDWORKS là một công cụ mạnh mẽ giúp tạo ra các gân gia cố hiệu quả cho mô hình 3D, tăng độ bền mà không làm tăng trọng lượng hoặc kích thước của mô hình. Với các tham số dễ điều chỉnh, lệnh này cung cấp cho các kỹ sư và nhà thiết kế sự linh hoạt trong việc gia cố các chi tiết mỏng mà vẫn giữ nguyên hình dạng tổng thể của sản phẩm. Sử dụng thành thạo lệnh Rib sẽ giúp bạn tiết kiệm vật liệu và tối ưu hóa quy trình thiết kế
