Lệnh Rectangular Pattern trong Inventor

Trong quá trình thiết kế, việc sao chép các đối tượng theo hàng và cột giúp tiết kiệm thời gian và đảm bảo tính nhất quán cho mô hình. Công cụ Rectangular Pattern trong Autodesk Inventor cho phép bạn sao chép các đối tượng gốc thành nhiều đối tượng theo hàng và cột một cách dễ dàng và hiệu quả.

1. Tính Năng

Công cụ Rectangular Pattern cho phép sao chép các đối tượng gốc thành nhiều đối tượng theo hàng và cột. Điều này giúp tạo ra các mẫu lặp lại một cách nhanh chóng, tăng hiệu suất thiết kế và đảm bảo sự chính xác trong mô hình.

2. Các Bước Thao Tác

Bước 1: Kích Hoạt Công Cụ Rectangular Pattern

1. Chọn Biểu Tượng Rectangular Pattern:
   • Trên thanh Pattern, nhấp vào biểu tượng Rectangular Pattern. Hộp thoại Rectangular Pattern sẽ xuất hiện như trong Hình 2.76.


Bước 2: Chọn Đối Tượng và Nhập Thông Số

2. Chọn Các Đối Tượng và Nhập Thông Số:

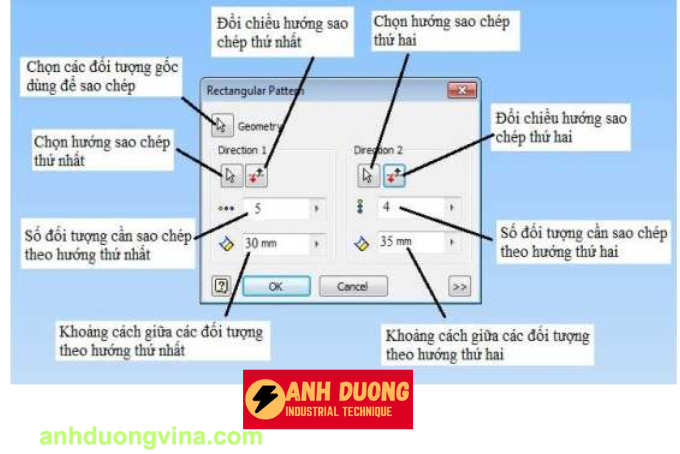

   • Trong hộp thoại Rectangular Pattern, sử dụng các biểu tượng để chọn các đối tượng cần sao chép.
   • Nhập các thông số cần thiết như số hàng, số cột, khoảng cách giữa các hàng và cột theo yêu cầu thiết kế, như trong Hình


Bước 3: Hoàn Tất Quá Trình Sao Chép

3. Áp Dụng và Hoàn Tất:

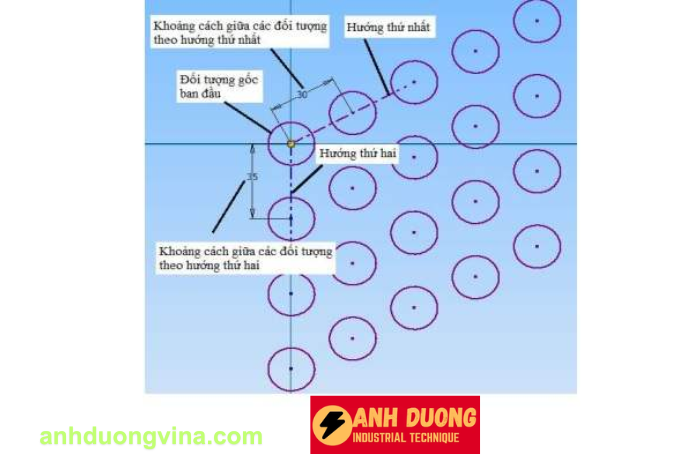

   • Nhấp vào biểu tượng OK để thực hiện quá trình sao chép. Kết quả sẽ được hiển thị như trong Hình


3. Kết Luận

Công cụ Rectangular Pattern trong Autodesk Inventor là một công cụ hữu ích giúp bạn sao chép các đối tượng theo hàng và cột một cách nhanh chóng và chính xác. Việc nắm vững cách sử dụng công cụ này không chỉ giúp tăng năng suất mà còn đảm bảo tính nhất quán trong quá trình thiết kế sản phẩm. Hãy áp dụng các bước hướng dẫn trên để khai thác tối đa tiềm năng của Công cụ Rectangular Pattern trong các dự án thiết kế của bạn.
