Lệnh khóa dim và cách khắc phục lỗi nhảy dim trong AutoCAD

Lệnh khóa dim và cách khắc phục lỗi nhảy dim trong AutoCAD

Lỗi “nhảy dim” xảy ra khi bạn di chuyển hoặc thay đổi vị trí bản vẽ và các kích thước (dim) bị lệch khỏi vị trí ban đầu, gây mất thời gian chỉnh sửa. Dưới đây là các bước để khóa dim và khắc phục lỗi nhảy dim một cách nhanh chóng.

Lệnh khóa dim trong autocad, cách khắc phục lỗi nhảy dim có kèm video

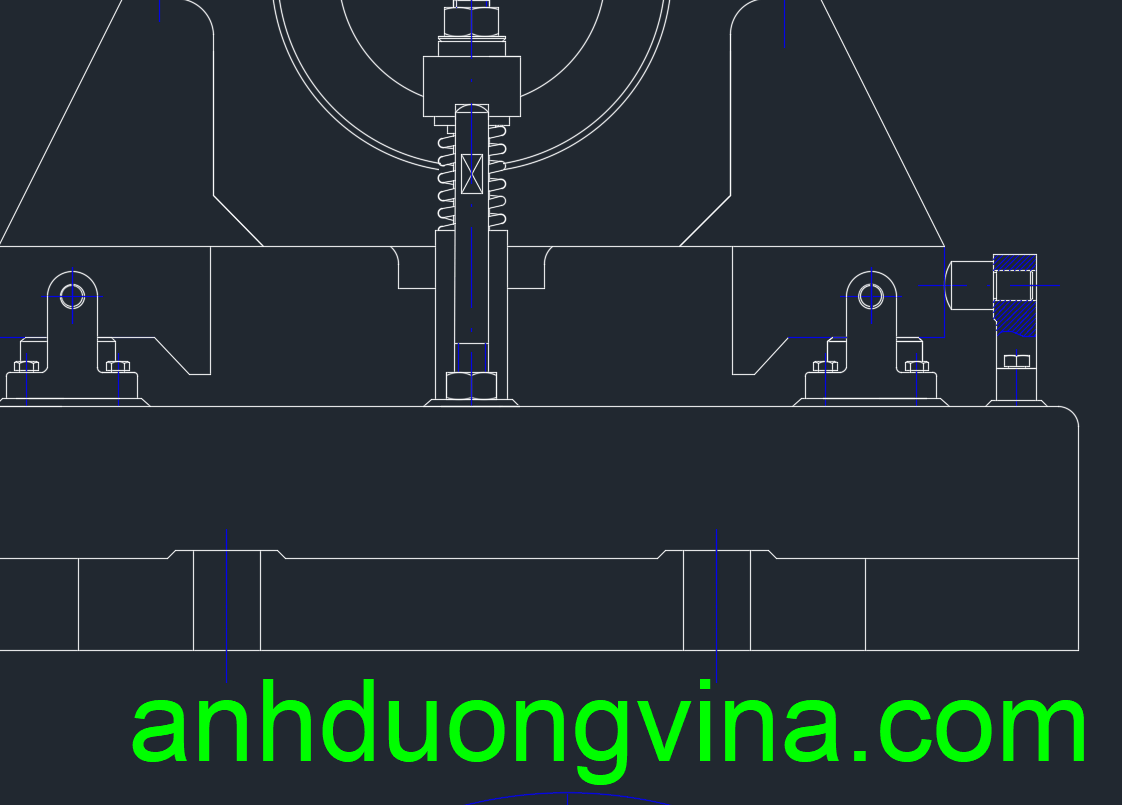

1. Hiện tượng lỗi nhảy dim trong AutoCAD

Khi bạn di chuyển bản vẽ có kèm theo kích thước (dim), dim có thể tự động thay đổi hoặc “nhảy” vị trí. Điều này gây phiền toái và ảnh hưởng đến sự chính xác của bản vẽ.


2. Cách khắc phục lỗi nhảy dim trong AutoCAD

Bước 1: Điều chỉnh biến DIMASSOC

DIMASSOC là biến kiểm soát cách các dim liên kết với đối tượng trong AutoCAD. Để khắc phục lỗi nhảy dim, bạn có thể điều chỉnh DIMASSOC theo các bước sau:

  1. Nhập giá trị 1 để thiết lập dim không liên kết với đối tượng, giúp hạn chế hiện tượng nhảy dim.

    Nhập lệnh DIMASSOC và nhấn Enter.

  2. Nhập giá trị 1 để thiết lập dim không liên kết với đối tượng, giúp hạn chế hiện tượng nhảy dim.
    • DIMASSOC = 1: Các dim sẽ không tự động điều chỉnh khi di chuyển bản vẽ.

Ngoài ra, bạn có thể điều chỉnh biến DIMASSOC trong Options như sau:

  • OP và nhấn Enter để mở hộp thoại Options.
  • Chọn thẻ User Preferences và bỏ chọn Make new dimensions associative.
Chọn thẻ User Preferences và bỏ chọn Make new dimensions associative.

Bước 2: Sử dụng lệnh DDA

Lệnh DDA giúp chuyển đổi dim hiện tại để không bị nhảy khi di chuyển.

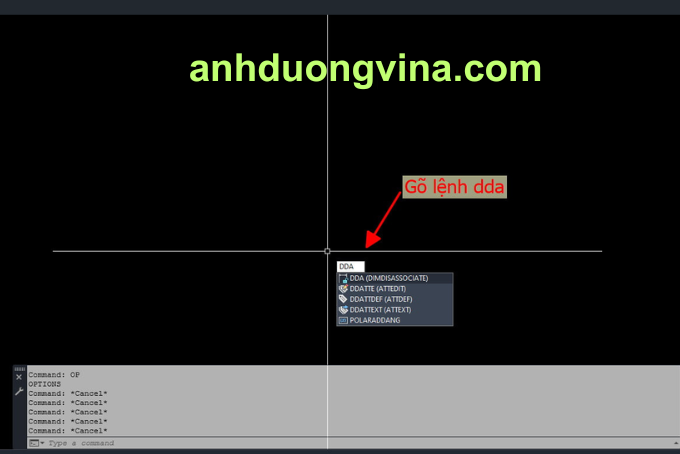

  1. Nhập lệnh DDA và nhấn Enter.
    Nhập lệnh DDA và nhấn Enter
  2. Quét chọn toàn bộ bản vẽ hoặc các đối tượng cần khóa dim, sau đó nhấn Enter.

Lệnh DDA sẽ cập nhật các dim theo các thiết lập mới, giúp hạn chế việc nhảy dim trong các thao tác tiếp theo.


3. Kết luận

Sử dụng lệnh DIMASSOC và DDA giúp khắc phục hiện tượng nhảy dim, giúp bản vẽ của bạn giữ được sự ổn định khi di chuyển và chỉnh sửa. Điều này không chỉ giúp bản vẽ chính xác hơn mà còn tiết kiệm thời gian chỉnh sửa dim.
