Lệnh FLATTEN Khắc Phục Lỗi Không Thể Cắt Dim, Dóng Dim Trong AutoCAD

Lệnh FLATTEN Khắc Phục Lỗi Không Thể Cắt Dim, Dóng Dim Trong AutoCAD

Bài viết này sẽ giúp bạn hiểu rõ hơn về vấn đề không thể cắt hoặc dóng dim trong AutoCAD và cung cấp các giải pháp hiệu quả để khắc phục lỗi này.

1. Nguyên Nhân Thường Gặp

Một trong những nguyên nhân chính dẫn đến việc không thể cắt dim hoặc dóng dim là do các đối tượng nằm trên các mặt phẳng khác nhau, không phải là đối tượng 2D. Các lỗi thường gặp có thể bao gồm:

• Không chọn được đối tượng.
• Không thể bắt điểm chính xác dù đã bật OSNAP.
• Đo kích thước không đúng.
• Lỗi khi sử dụng lệnh TRIM, HATCH, EXTEND.
• Bản vẽ bị lag khi zoom, move, dim, stretch,…

Khi các đối tượng có giá trị Z khác 0, AutoCAD có thể gặp khó khăn trong việc xử lý chúng. Giá trị Z nhỏ cũng có thể gây ra các lỗi không mong muốn.

2. Giải Pháp Khắc Phục

Để khắc phục vấn đề này, bạn cần đưa tất cả các đối tượng có giá trị Z về 0:

Bước 1: Sử Dụng Lệnh FLATTEN

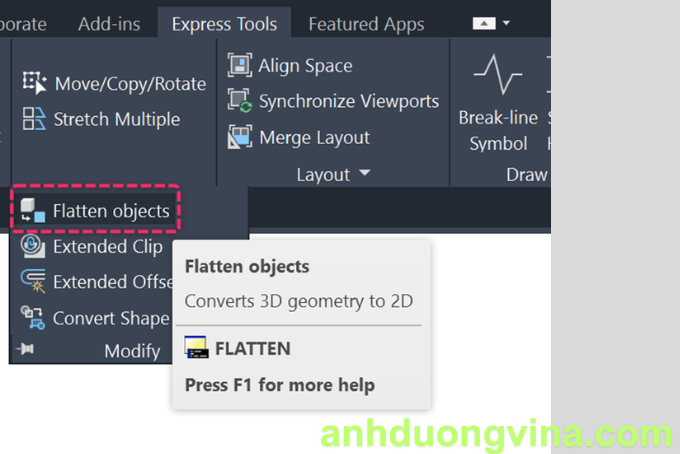

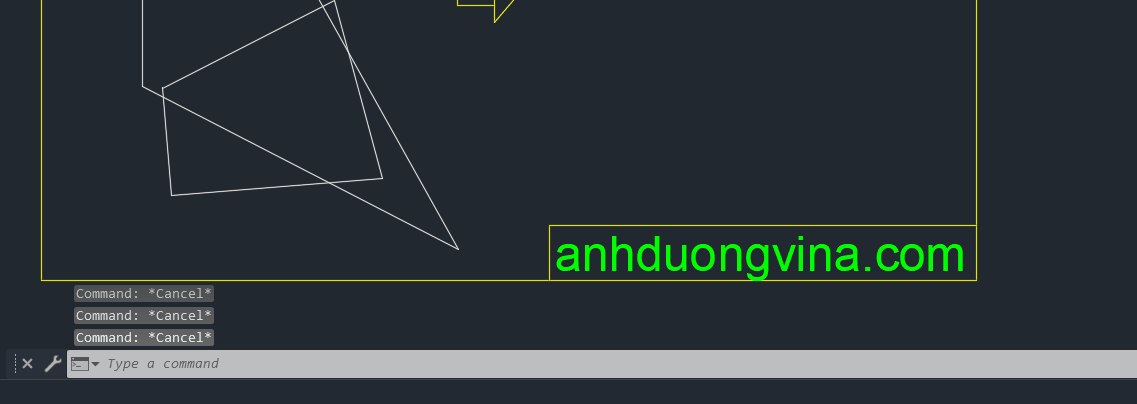

• Chọn tab Express → Modify → Flatten objects hoặc gõ lệnh FLATTEN và nhấn Enter.

Bước 2: Chọn Đối Tượng

• Quét chọn toàn bộ đối tượng trong bản vẽ và nhấn Enter.

Bước 3: Tùy Chọn Xóa Đường Line Ẩn

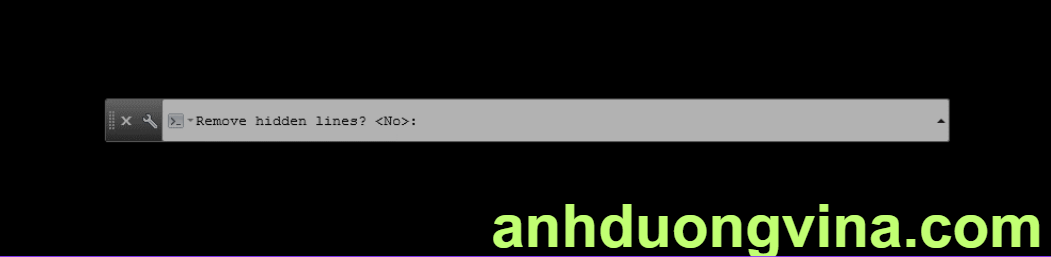

• Một thông báo sẽ xuất hiện hỏi bạn có muốn xóa các đường line ẩn hay không. Gõ Y (có) hoặc N (không) và nhấn Enter.

3. Kiểm Tra Kết Quả

Sau khi thực hiện các bước trên, các đối tượng sẽ được làm phẳng hoàn toàn. Hãy kiểm tra lại xem lỗi không thể cắt dim hoặc dóng dim đã được khắc phục chưa. Nếu vấn đề vẫn còn, bạn có thể cần xem xét lại các thiết lập hoặc tham khảo thêm tài liệu hướng dẫn.

II. Kết Luận

Khắc phục lỗi không thể cắt hoặc dóng dim trong AutoCAD là rất quan trọng để đảm bảo quy trình thiết kế diễn ra suôn sẻ. Hãy thử nghiệm với lệnh FLATTEN để nâng cao hiệu suất làm việc của bạn.
