Trong SOLIDWORKS, hai lệnh quan trọng là Fillet và Chamfer được sử dụng để làm mịn các cạnh hoặc tạo các góc cắt cho các mô hình 3D. Những công cụ này không chỉ nâng cao tính thẩm mỹ của thiết kế mà còn giúp giảm áp lực tập trung tại các góc cạnh, từ đó cải thiện độ bền của mô hình.

Cả hai lệnh này có thể áp dụng cho các loại đối tượng khác nhau, chẳng hạn như các chi tiết, bề mặt, đường viền, và các thành phần 3D. Việc sử dụng đúng cách Fillet và Chamfer giúp cải thiện vẻ ngoài của mô hình và hỗ trợ trong quá trình gia công, đặc biệt là khi cần các cạnh có độ chính xác cao.

1. Khởi động Lệnh Fillet và Chamfer

Fillet và Chamfer đều là các công cụ mạnh mẽ được sử dụng trong môi trường Part để điều chỉnh hình học. Để sử dụng các công cụ này, bạn cần có một mô hình 3D đã hoàn thiện.

Tìm kiếm Lệnh

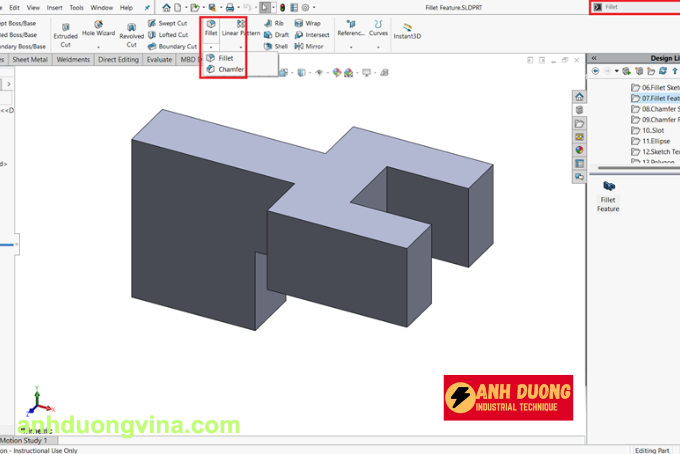

Để truy cập các lệnh này, bạn có thể dễ dàng nhấp vào biểu tượng Fillet trong thanh công cụ Features của Command Manager. Nếu không thấy, bạn chỉ cần tìm kiếm nhanh qua thanh công cụ Search Command.

2. Cách Sử Dụng Lệnh Fillet

Bước 1: Để bắt đầu, nhấp vào lệnh Fillet. Sau khi lệnh được kích hoạt, bạn sẽ thấy hộp thoại Fillet xuất hiện trong FeatureManager Design Tree, nơi bạn có thể bắt đầu chỉnh sửa các tham số bo góc.

Cấu Hình Lệnh Fillet

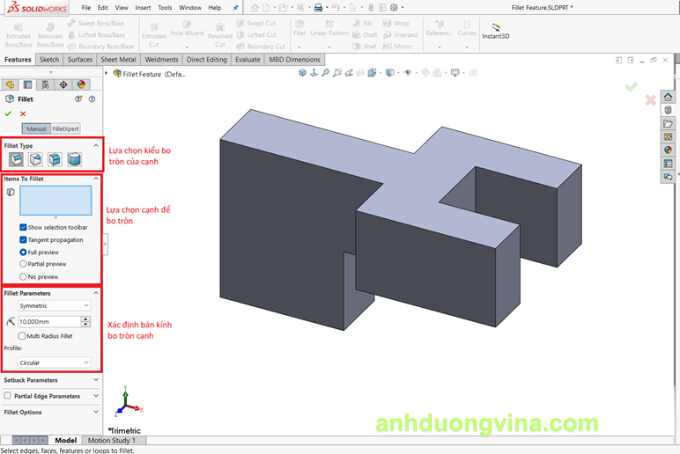

Bước 2: Khi hộp thoại Fillet mở ra, bạn có thể tùy chỉnh các tham số theo nhu cầu thiết kế của mình:

• Fillet Type:
  • Constant Size Fillet: Tạo các góc tròn với bán kính giống nhau cho tất cả các cạnh bạn chọn.
  • Variable Size Fillet: Áp dụng các bán kính khác nhau cho mỗi cạnh.
  • Face Fillet: Bo tròn các mặt của mô hình thay vì các cạnh.
  • Full Round Fillet: Tạo một bo tròn đầy đủ cho các cạnh của đối tượng.
• Items to Fillet: Chọn các cạnh cụ thể mà bạn muốn áp dụng lệnh bo tròn.
• Fillet Parameters: Điều chỉnh bán kính bo tròn các cạnh theo các tùy chọn:
  • Symmetric: Tạo bo tròn đối xứng cho các cạnh, tức là hai cạnh bên có bán kính giống nhau.
  • Asymmetric: Tạo bo tròn với hai cạnh bên có bán kính không giống nhau.

Ngoài ra, còn các tùy chọn bổ sung khác như:

• Setback Parameters: Xác định khoảng cách từ điểm bắt đầu của bo tròn trên mỗi cạnh. Bạn có thể điều chỉnh thủ công hoặc sử dụng thanh trượt để thay đổi.
• Partial Edge Parameters: Cho phép bạn chọn phần cụ thể trên cạnh để áp dụng bo tròn thay vì toàn bộ cạnh.
• Fillet Options: Điều chỉnh các tùy chọn khác như việc giữ lại các tính năng hiện tại trong mô hình hoặc chọn các cạnh và mặt thông qua các đối tượng khác.

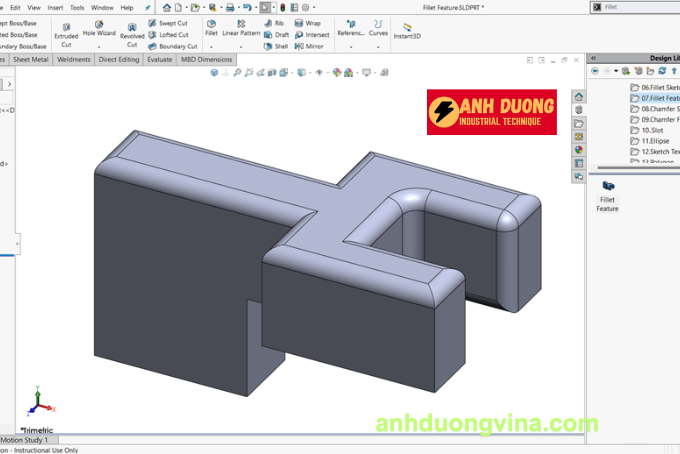

Bước 3: Sau khi đã hoàn tất các thiết lập, nhấn vào dấu tick xanh trong hộp thoại hoặc nhấp vào Window Graphic để hoàn thành lệnh. Kết quả là các góc cạnh của mô hình sẽ được bo tròn chính xác theo các tham số bạn đã thiết lập.

Kết quả của lệnh Fillet sẽ giúp làm mịn các góc cạnh của mô hình, tạo ra sự mềm mại và cải thiện vẻ ngoài của mô hình 3D, đồng thời giúp giảm thiểu các điểm tập trung ứng suất, nâng cao độ bền của sản phẩm.
