Để tạo các hình ellip (Ellipse) nhanh chóng và chính xác trong AutoCAD, lệnh EL là một công cụ quan trọng và hiệu quả. Dưới đây là hướng dẫn chi tiết về cách sử dụng lệnh EL và một số ứng dụng trong vẽ kỹ thuật, đặc biệt là trong bản vẽ cơ khí.

1. Tác dụng của lệnh EL trong AutoCAD

Lệnh EL (Ellipse) là lệnh tắt trong AutoCAD để tạo nhanh hình Ellipse. Với thao tác đơn giản, lệnh này giúp bạn tạo được các hình Ellipse có kích thước và tỷ lệ theo yêu cầu, phục vụ cho việc vẽ các chi tiết cần độ chính xác cao.

Lệnh EL thường được sử dụng khi cần vẽ các chi tiết dạng elip, giúp bản vẽ trực quan và đạt tiêu chuẩn kỹ thuật trong thiết kế.

2. Cách sử dụng lệnh EL trong AutoCAD

Dưới đây là các bước chi tiết để vẽ một hình Ellipse trong AutoCAD bằng lệnh EL:

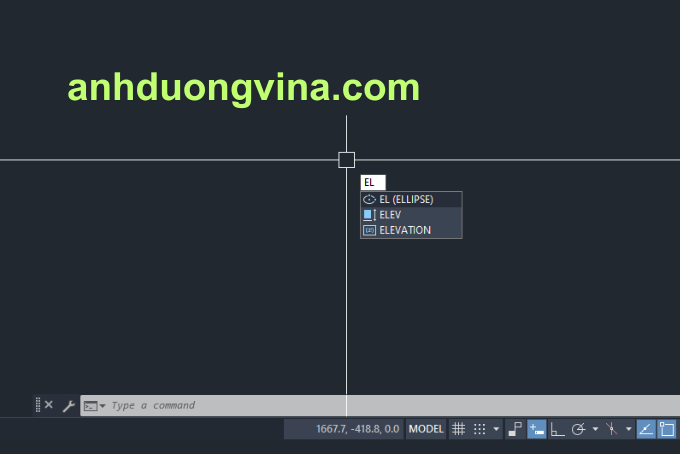

Bước 1: Nhập lệnh EL và nhấn Enter để kích hoạt lệnh Ellipse.

Bước 2: Xác định tọa độ tâm của Ellipse bằng cách nhấp chuột tại vị trí mong muốn trên bản vẽ, hoặc nhập tọa độ chính xác để định vị trí Ellipse.

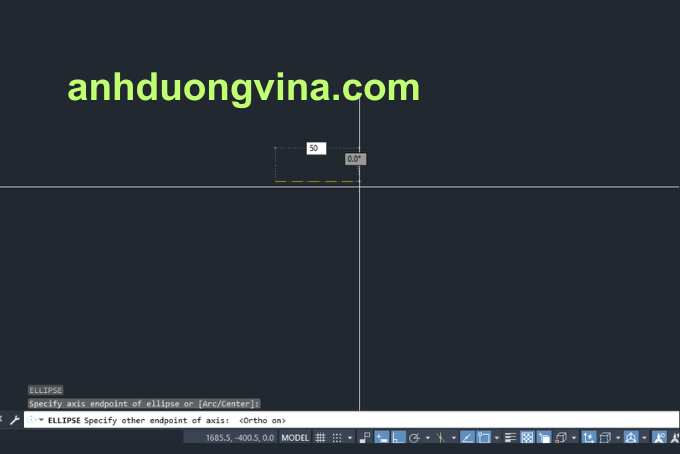

Bước 3: Kéo chuột hoặc nhập giá trị bán kính đầu tiên cho một trong hai trục của Ellipse (trục X hoặc trục Y).

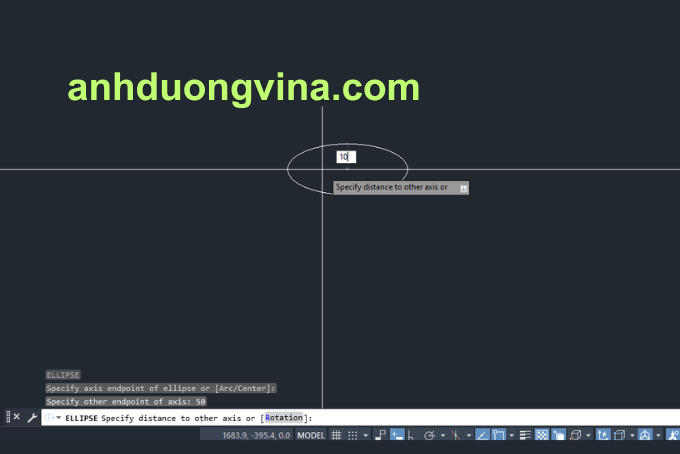

Bước 4: Nhập giá trị bán kính cho trục còn lại và nhấn Enter để hoàn tất lệnh. Kết quả là một Ellipse theo đúng kích thước bạn đã thiết lập.

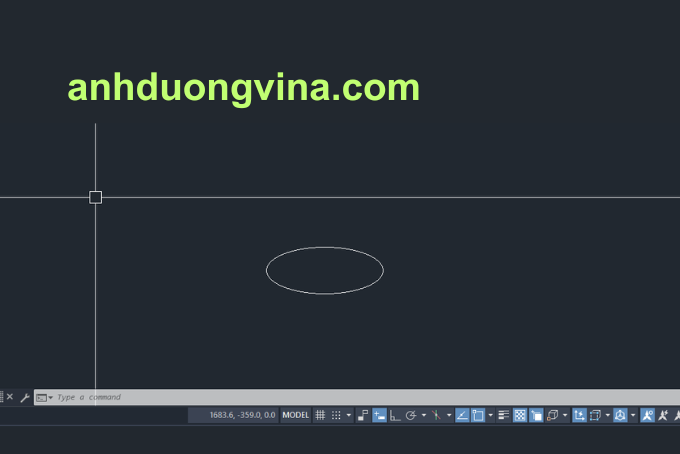

Sau khi hoàn thành các bước trên, bạn sẽ thấy hình Ellipse hiển thị trên bản vẽ theo đúng tỷ lệ mong muốn.

Theo dõi ví dụ sau để rõ hơn về thao tác

3. Ứng dụng của lệnh EL trong bản vẽ kỹ thuật

Lệnh EL thường được áp dụng rộng rãi trong thiết kế và vẽ bản vẽ kỹ thuật, đặc biệt là trong các lĩnh vực cơ khí và kỹ thuật điện:

• Vẽ các chi tiết dạng elip: Trong bản vẽ cơ khí, nhiều chi tiết yêu cầu hình dạng elip để đáp ứng các yếu tố về khí động học hoặc phân bổ tải trọng. Lệnh EL giúp tạo các chi tiết này với độ chính xác cao.
• Thiết kế bộ phận máy móc: Ellipse có thể được sử dụng trong các bộ phận có hình dạng cong, chẳng hạn như ổ trục, bánh răng elip hoặc các chi tiết vòng bi phi tiêu chuẩn.
• Ứng dụng trong điện tử và xây dựng: Lệnh EL cũng được dùng để vẽ các chi tiết hình elip trong các bản vẽ mặt bằng và bản vẽ mạch điện tử, giúp thiết kế dễ đọc và thể hiện chính xác các thành phần có hình dạng elip.

4. Mẹo tối ưu khi sử dụng lệnh EL

Để sử dụng lệnh EL một cách hiệu quả hơn trong AutoCAD, bạn có thể áp dụng các mẹo nhỏ sau:

• Chọn kích thước bán kính phù hợp: Khi thiết lập bán kính, hãy đảm bảo tỷ lệ phù hợp với toàn bộ bản vẽ để không làm mất sự cân xứng và thẩm mỹ.
• Sử dụng tọa độ chính xác khi cần: Trong trường hợp yêu cầu chính xác, bạn có thể nhập tọa độ cụ thể cho tâm Ellipse và các trục thay vì nhấp chuột, điều này giúp tránh sai lệch.
• Kết hợp lệnh EL với các công cụ khác: Sau khi tạo Ellipse, bạn có thể sử dụng các lệnh khác như Trim, Move, Rotate để chỉnh sửa và tùy chỉnh hình Ellipse sao cho phù hợp với các chi tiết khác trong bản vẽ.

Kết luận Lệnh EL là công cụ quan trọng và dễ sử dụng trong AutoCAD, giúp bạn vẽ hình Ellipse nhanh chóng và chính xác. Với ứng dụng đa dạng trong nhiều lĩnh vực kỹ thuật, nắm vững lệnh này sẽ giúp bạn nâng cao hiệu quả thiết kế và tạo ra các bản vẽ chuyên nghiệp hơn. Hãy thực hành và áp dụng lệnh EL vào các dự án thực tế để thành thạo kỹ năng này!
