Lệnh DIMSPACE chỉnh DIM kích thước đều và đẹp Trong AutoCAD

I. Lệnh DIMSPACE chỉnh DIM kích thước đều và đẹp Trong AutoCAD

Bài viết này sẽ hướng dẫn bạn cách sử dụng lệnh DIMSPACE để dễ dàng căn chỉnh và giãn cách các đường dim trong AutoCAD, giúp bản vẽ của bạn trở nên chuyên nghiệp và rõ ràng hơn.

1. Giới Thiệu Về Lệnh DIMSPACE

Trong quá trình thiết kế, việc quản lý các dim là rất quan trọng. Lệnh DIMSPACE giúp bạn căn chỉnh và giãn cách các dim một cách nhanh chóng mà không cần phải chỉnh sửa từng cái một, tiết kiệm thời gian và nâng cao hiệu quả công việc.

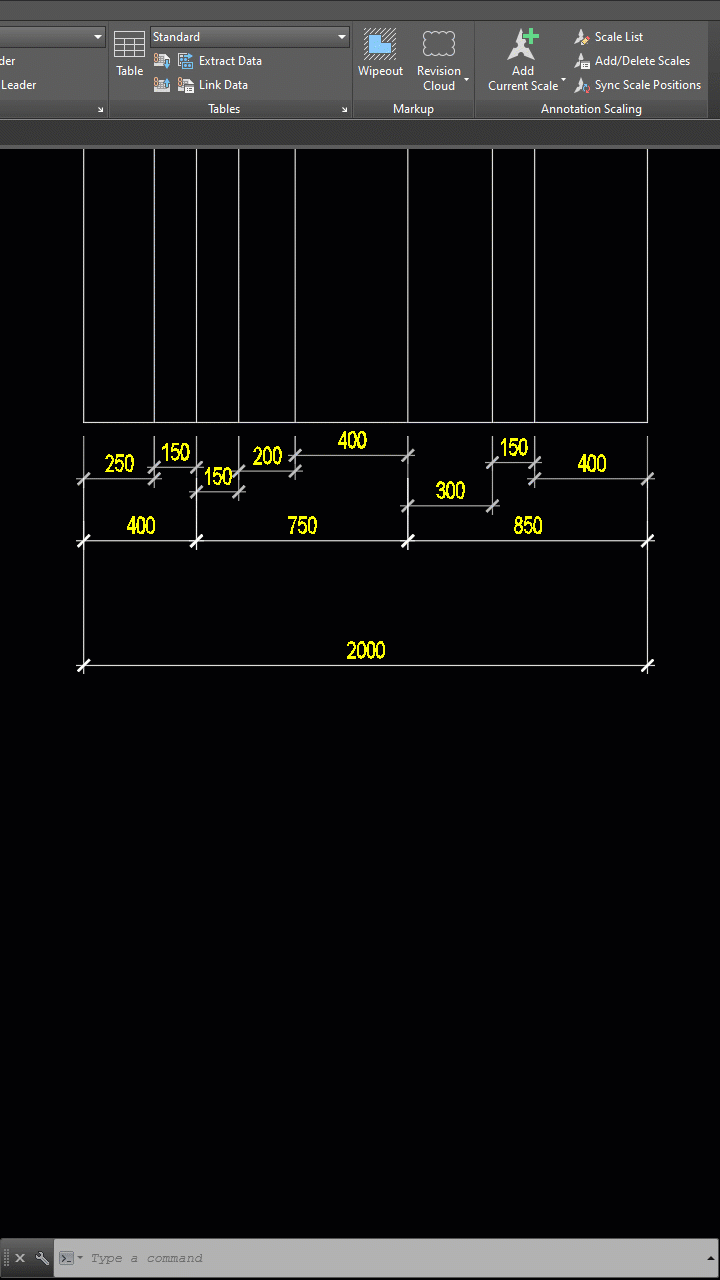

2. Hướng Dẫn Sử Dụng Lệnh DIMSPACE

Bước 1: Khởi Động Lệnh DIMSPACE

• Mở giao diện AutoCAD và gõ DIMSPACE vào thanh lệnh, sau đó nhấn Enter.

Bước 2: Chọn Dim Gốc

• Chọn một dim làm chuẩn để làm cơ sở cho việc căn chỉnh.

Bước 3: Chọn Các Dim Cần Dóng Hoặc Giãn

• Sử dụng chuột để quét chọn các dim mà bạn muốn căn chỉnh hoặc giãn.

Bước 4: Nhập Giá Trị Khoảng Cách

• Sau khi chọn xong, bạn sẽ được yêu cầu nhập giá trị khoảng cách:
  • Dóng Dim: Nhập 0 để các dim thẳng hàng.
  • Giãn Đều Dim: Nhập khoảng cách mong muốn để giãn các dim.

Bước 5: Xác Nhận Lệnh

• Nhấn Space hoặc Enter để hoàn tất lệnh. AutoCAD sẽ thực hiện căn chỉnh hoặc giãn dim theo thiết lập bạn đã nhập.

3. Mẹo Khi Sử Dụng DIMSPACE

• Kiểm Tra Kết Quả: Sau khi sử dụng lệnh, hãy kiểm tra các dim đã căn chỉnh để đảm bảo đúng yêu cầu.
• Thử Nghiệm: Thực hành trên bản vẽ mẫu trước khi áp dụng cho bản vẽ lớn giúp bạn làm quen với lệnh.

II. Kết Luận

Lệnh DIMSPACE là một công cụ hữu ích trong AutoCAD giúp bạn dễ dàng điều chỉnh các dim, nâng cao sự chính xác và tính thẩm mỹ cho bản vẽ. Hãy áp dụng các bước hướng dẫn để tối ưu hóa quy trình thiết kế của bạn.
