Hướng Dẫn Công Trừ Các Đối Tượng

Trong quá trình thiết kế 3D bằng Autodesk Inventor, việc kết hợp các đối tượng để tạo ra hình dạng phức tạp là một thao tác thiết yếu. Lệnh Combine (Kết hợp) cho phép người dùng thực hiện các phép toán Boolean như cộng, trừ hoặc giao nhau giữa các khối (bodies). Bài viết này sẽ tập trung vào cách sử dụng lệnh Combine để công trừ các đối tượng, giúp bạn tối ưu hóa mô hình thiết kế một cách hiệu quả.

1. Tổng Quan Về Lệnh Combine

Lệnh Combine trong Autodesk Inventor cung cấp các tùy chọn để kết hợp nhiều khối thành một khối duy nhất hoặc thực hiện các phép toán Boolean giữa chúng. Các phép toán chính bao gồm:

• Union (Cộng): Kết hợp hai hoặc nhiều khối thành một khối duy nhất.
• Subtract (Trừ): Loại bỏ một khối khỏi khối khác.
• Intersect (Giao nhau): Tạo khối mới chỉ bao gồm phần giao nhau của các khối được chọn.

Trong bài viết này, chúng ta sẽ hướng dẫn chi tiết cách sử dụng lệnh Combine để công trừ các đối tượng.

2. Các Bước Thực Hiện Lệnh Combine để Công Trừ Các Đối Tượng

Để thực hiện phép toán trừ giữa hai hoặc nhiều đối tượng trong Autodesk Inventor, bạn cần tuân theo các bước sau:

Thao tác:

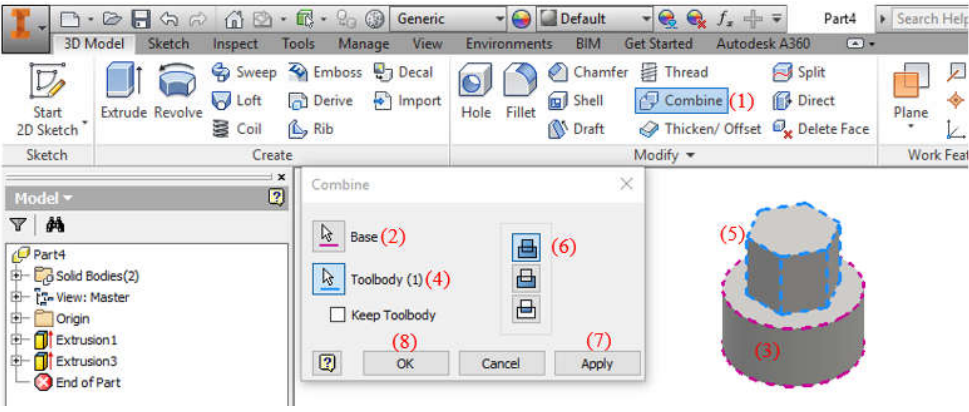

1. Gọi lệnh Combine (Combine Command):
   • Trên thanh công cụ 3D Model, chọn Modify và sau đó chọn Combine (hoặc nhấn phím tắt nếu có).
2. Chọn nút Base (Base Selection):
   • Trong hộp thoại Combine, nhấn vào nút Base để bắt đầu chọn đối tượng gốc mà bạn muốn trừ đi.
3. Chọn đối tượng gốc (Base Body):
   • Chọn khối (body) mà bạn muốn giữ lại sau khi trừ. Đây là đối tượng chính sẽ bị loại bỏ phần bị trừ.
4. Chọn nút Toolbody (Tool Body Selection):
   • Nhấn vào nút Tool Body để chọn đối tượng sẽ được sử dụng để trừ khỏi đối tượng gốc.
5. Chọn đối tượng kết hợp (Tool Body):
   • Chọn khối (body) mà bạn muốn sử dụng để trừ khỏi đối tượng gốc.
6. Chọn tùy chọn cộng vào hay trừ ra (Operation Selection):
   • Trong phần Operation, chọn Subtract để thực hiện phép toán trừ.
7. Chọn Apply (Áp dụng):
   • Nhấn Apply để áp dụng các thiết lập đã chọn và thực hiện phép toán trừ.
8. Chọn Ok (Hoàn tất):
   • Nhấn Ok để hoàn tất quá trình kết hợp và lưu lại thay đổi trên mô hình.

Lưu ý:

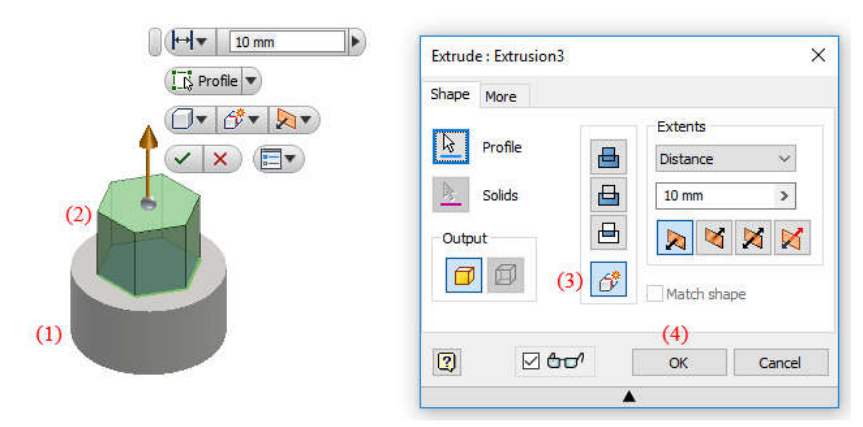

• Đối tượng kết hợp (Tool Body) phải được tạo riêng biệt. Khi thực hiện lệnh Extrude, bạn cần chọn tùy chọn New trong phần tạo khối mới để đảm bảo rằng đối tượng cần trừ được tạo ra độc lập.

Hình minh họa:

3. Kết Luận

Lệnh Combine trong Autodesk Inventor là một công cụ mạnh mẽ giúp người dùng thực hiện các phép toán Boolean một cách dễ dàng và chính xác. Việc nắm vững cách sử dụng lệnh này để công trừ các đối tượng sẽ nâng cao hiệu quả thiết kế và tạo ra các mô hình phức tạp theo yêu cầu. Hãy thực hành các bước hướng dẫn trên để trở nên thành thạo hơn trong việc sử dụng Autodesk Inventor cho các dự án thiết kế cơ khí của bạn.
