Lệnh BO: Tạo đường bao kín trong CAD

Lệnh BO: Tạo đường bao kín trong CAD

Lệnh BO là lệnh tắt của lệnh Boundary dùng để tạo một đường bao kín bằng Polyline theo một đối tượng gốc chọn trước.

Lệnh BO hay được sử dụng để tính diện tích trong AutoCAD

Cách sử dụng lệnh BO trong AutoCAD để tạo đường bao kín

1. Tác dụng của lệnh BO trong CAD là gì?

  • Lệnh BO là lệnh tắt của lệnh Boundary
  • Lệnh BO dùng để bao kín quanh đối tượng được chọn trên bản vẽ

2. Cách sử dụng lệnh BO trong AutoCAD

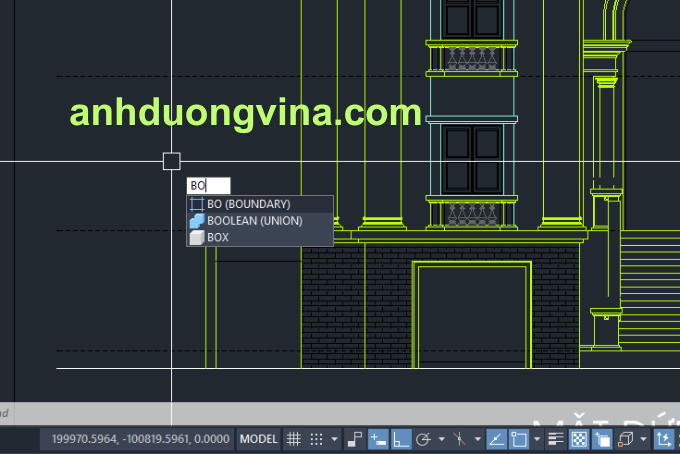

  • Bước 1: Các bạn gõ BO ➜ Enter để gọi lệnh

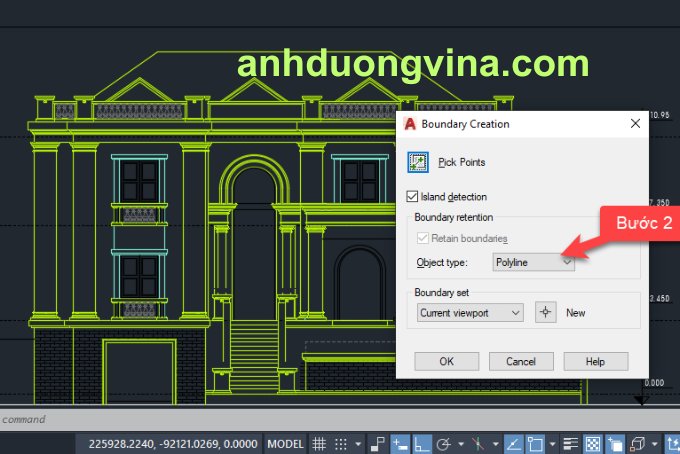

  • Bước 2: Trong thanh Object Type bạn chọn Polyline

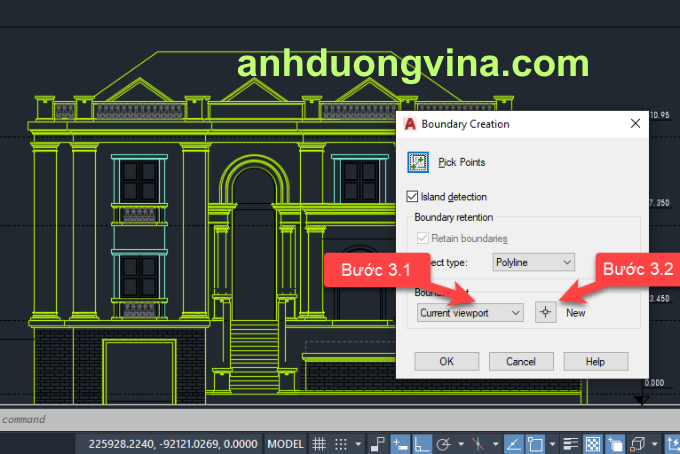

  • Bước 3.1: Để tạo một đường bao bằng cách chọn vào vùng cần BO , bạn chọn Current Viewport
  • Bước 3.2: Để chỉ định các đối tượng cụ thể được bao gồm trong đường BO bạn click New ➜ Chọn các cạnh của hình cần BO ➜ Enter

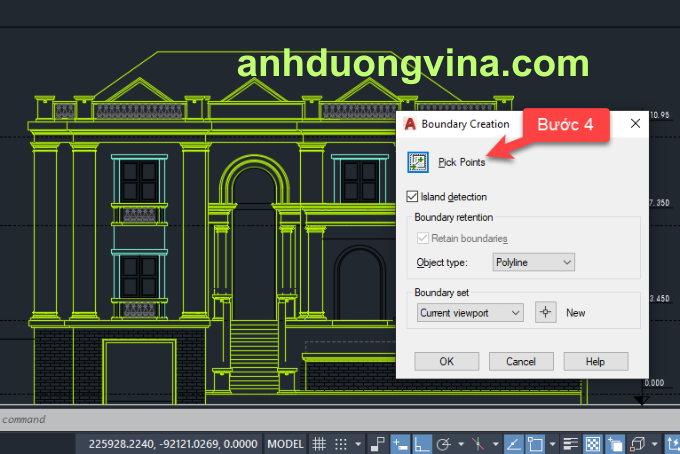

  • Bước 4: Bạn di chuyển chuột vào Pick Points

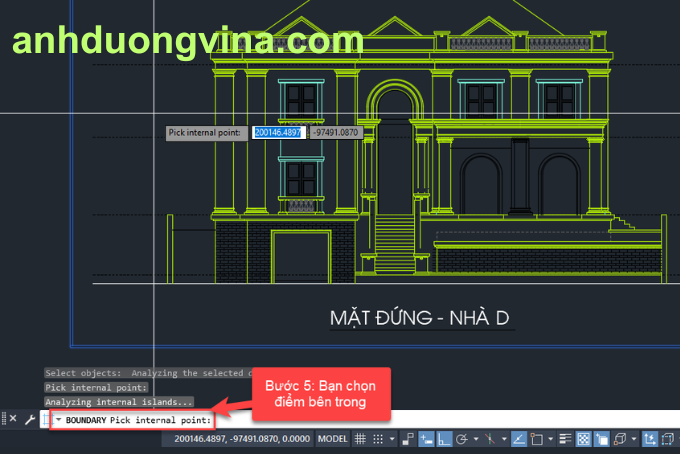

  • Bước 5: Click vào một điểm phía trong hình cần BO



Lưu ý: Hình phải được bao kín

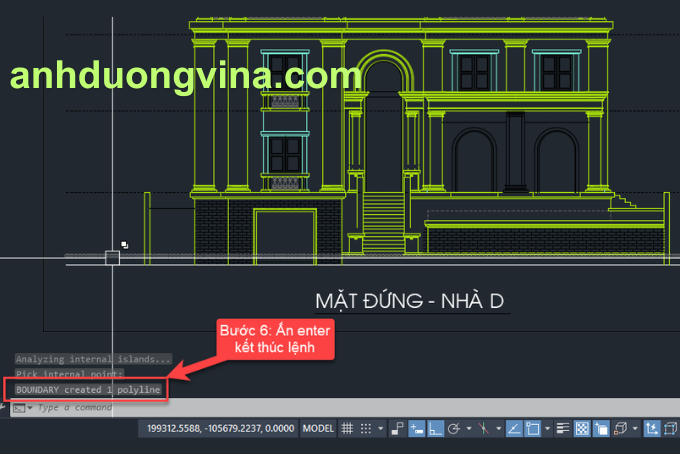

  • Bước 6: Ấn Enter để kết thúc lệnh

Lưu ý: Polyline có thể không hiển thị vì nó bị chồng lấp bởi các đối tượng được sử dụng để tạo ra nó

Như vậy, có thể thấy chỉ với 6 bước bạn đã có thể sử dụng lệnh BO trong AutoCAD. Hãy chia sẻ hoặc đặt câu hỏi tiếp theo cùng anhduongvina.com nhé.

Chúc các bạn thành công!
