Hướng Dẫn Sử Dụng Lệnh XClip Trong AutoCAD

I. Hướng Dẫn Sử Dụng Lệnh XClip Trong AutoCAD

Lệnh XClip trong AutoCAD là một công cụ mạnh mẽ giúp bạn chỉ hiển thị một phần của block hoặc Xref bằng cách “cắt” theo đường bao. Dưới đây là hướng dẫn chi tiết cách sử dụng lệnh này.

1. Lệnh XClip Là Gì?

• Chức Năng: Lệnh XClip cho phép bạn che khuất các phần không cần thiết của block hoặc Xref, giúp bản vẽ trở nên sạch sẽ và dễ nhìn hơn.

2. Các Bước Thực Hiện Lệnh XClip

Bước 1: Khởi Động Lệnh

• Nhập lệnh tắt XC và nhấn Enter.

Bước 2: Chọn Block

• Chọn block hoặc Xref mà bạn muốn áp dụng lệnh cắt và nhấn Enter.

Bước 3: Tùy Chọn Phương Thức Cắt

• Bạn có các tùy chọn sau:
  • ON: Hiển thị phần đã cắt.
  • OFF: Hiển thị toàn bộ.
  • Clipdepth: Đặt mặt phẳng cắt cho đối tượng 3D.
  • Delete: Xóa đường bao cắt.
  • Generate Polyline: Tạo đường bao cắt dưới dạng Polyline.
  • New Boundary: Đặt đường bao cắt mới.

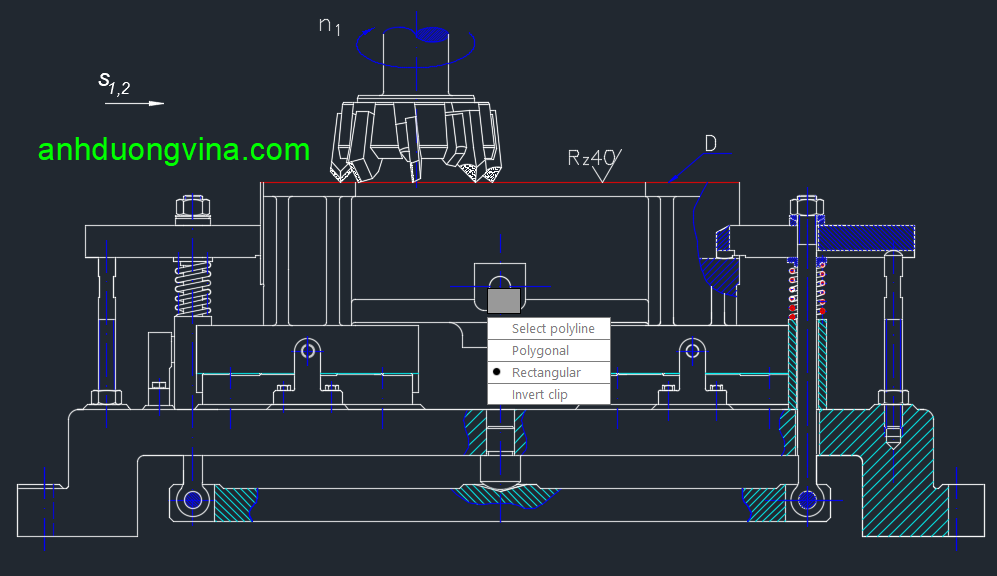

Bước 4: Xác Định Đường Bao Cắt

• Chọn cách vẽ đường bao cắt:
  • Select Polyline: Chọn một Polyline có sẵn.
  • Polygonal: Vẽ đường bao bằng cách nhấp chọn các điểm.
  • Rectangular: Tạo đường bao hình chữ nhật.
  • Invert Clip: Đảo ngược chế độ hiển thị.

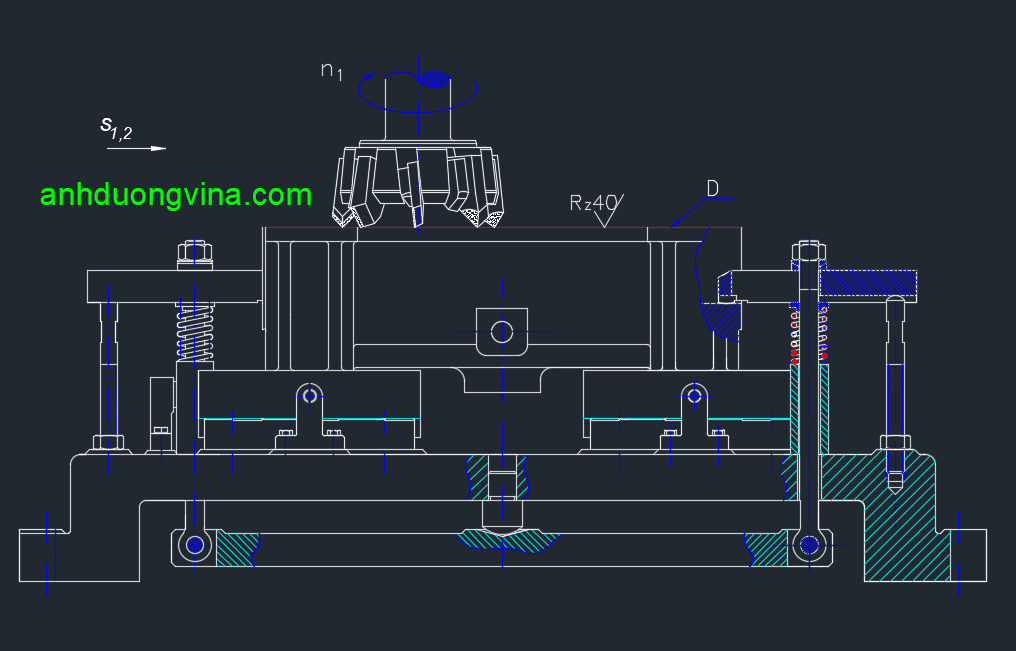

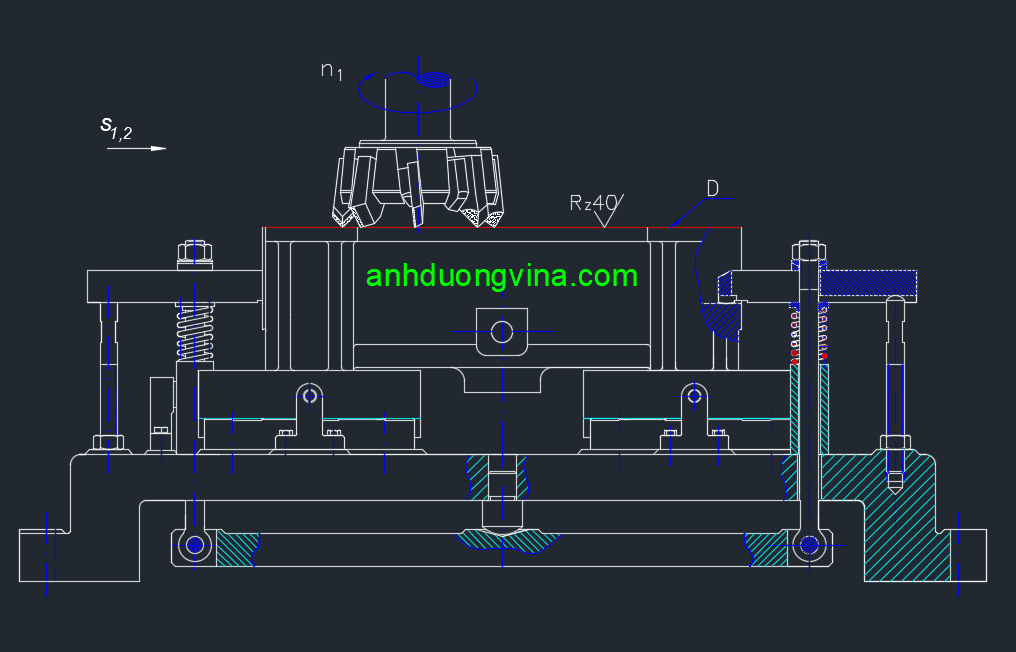

3. Kết Quả

Sau khi thực hiện xong các bước trên, bạn sẽ có một vùng hiển thị được cắt theo ý muốn, giúp bản vẽ trở nên rõ ràng và chuyên nghiệp hơn.

II. Kết Luận

Lệnh XClip rất hữu ích để quản lý không gian trong bản vẽ CAD. Hãy thử áp dụng ngay hôm nay để tối ưu hóa quy trình thiết kế của bạn! Nếu bạn có câu hỏi nào hoặc cần thêm thông tin, đừng ngần ngại liên hệ để được giải đáp. Chúc bạn thành công!
