Hướng Dẫn Sử Dụng Lệnh Wipeout Trong AutoCAD

I. Hướng Dẫn Sử Dụng Lệnh Wipeout Trong AutoCAD

Lệnh Wipeout là một công cụ hữu ích trong AutoCAD, cho phép bạn che lấp các đối tượng trong bản vẽ mà không làm mất chúng. Dưới đây là hướng dẫn chi tiết cách sử dụng lệnh này.

1. Lệnh Wipeout Trong CAD Là Gì?

• Chức Năng: Lệnh Wipeout tạo một lớp phủ, che khuất các đối tượng trong bản vẽ mà không xóa chúng.

2. Các Bước Thực Hiện Lệnh Wipeout

Bước 1: Khởi Động Lệnh

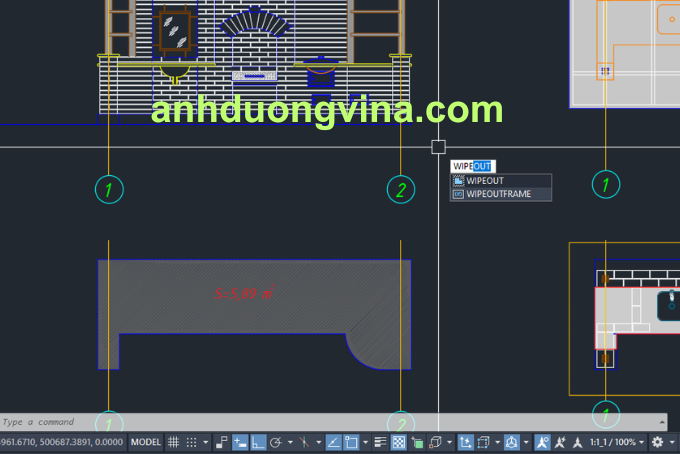

• Gõ lệnh WIPEOUT và nhấn Enter.

Bước 2: Khoanh Vùng Cần Che

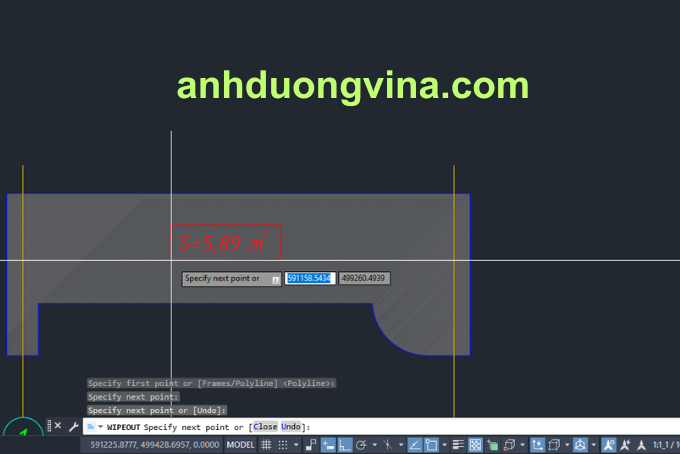

• Click vào các điểm trên bản vẽ để xác định vùng cần che khuất:
  • Chọn điểm đầu tiên để bắt đầu (Specify first point).
  • Tiếp tục chọn các điểm tiếp theo để tạo vùng kín bao quanh.
  • Nhấn Enter để đóng kín vùng che.

Bước 3: Điều Chỉnh Đối Tượng Wipeout

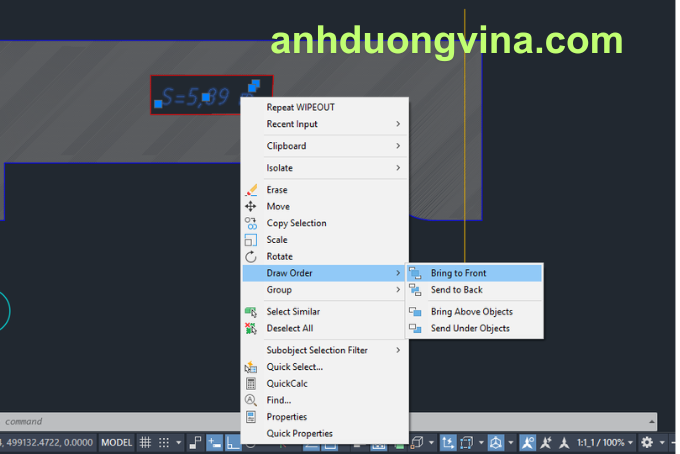

• Nhấp chuột trái vào đối tượng wipeout và nhấn chuột phải để mở menu Draw Order:
  • Bring to Front: Đưa đối tượng che lên trên.
  • Send to Back: Đưa đối tượng che xuống dưới.
  • Bring Above Objects: Đưa lên trên một hoặc nhiều đối tượng khác.
  • Send Under Objects: Đưa xuống dưới một đối tượng khác.

3. Kết Quả

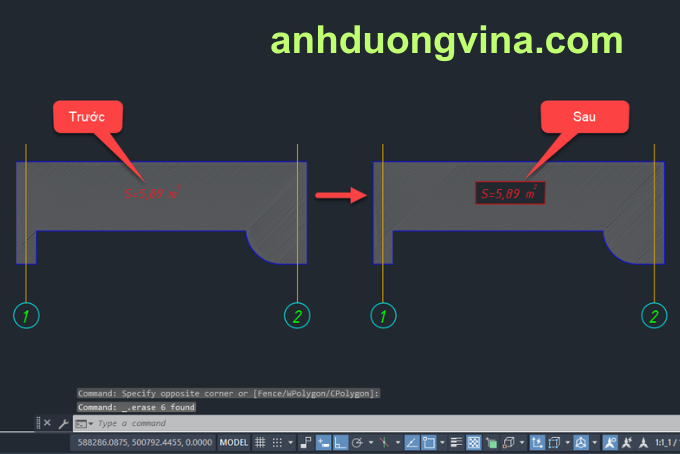

Sau khi áp dụng lệnh Wipeout, bạn sẽ thấy các đối tượng không cần thiết bị che khuất, giúp bản vẽ trở nên sạch sẽ và dễ nhìn hơn.

II. Kết Luận

Lệnh Wipeout là một công cụ mạnh mẽ giúp bạn quản lý và trình bày bản vẽ một cách chuyên nghiệp hơn. Nếu bạn có bất kỳ câu hỏi nào hoặc cần hỗ trợ thêm, hãy để lại comment để được giải đáp! Chúc bạn thành công!
