Hướng dẫn sử dụng lệnh Mirror trong AutoCAD

Hướng dẫn sử dụng lệnh Mirror trong AutoCAD

Lệnh Mirror trong AutoCAD không chỉ là một công cụ đơn giản, mà còn là một phương pháp mạnh mẽ giúp bạn tạo ra sự đối xứng trong thiết kế. Lệnh này cho phép bạn nhanh chóng tạo bản sao đối xứng của các đối tượng, làm cho bản vẽ của bạn trở nên chuyên nghiệp và ấn tượng hơn. Dưới đây là hướng dẫn chi tiết về cách sử dụng lệnh Mirror.

Bước 1: Khởi động lệnh Mirror

1. Mở AutoCAD: Khởi động phần mềm và mở bản vẽ bạn đang làm việc.

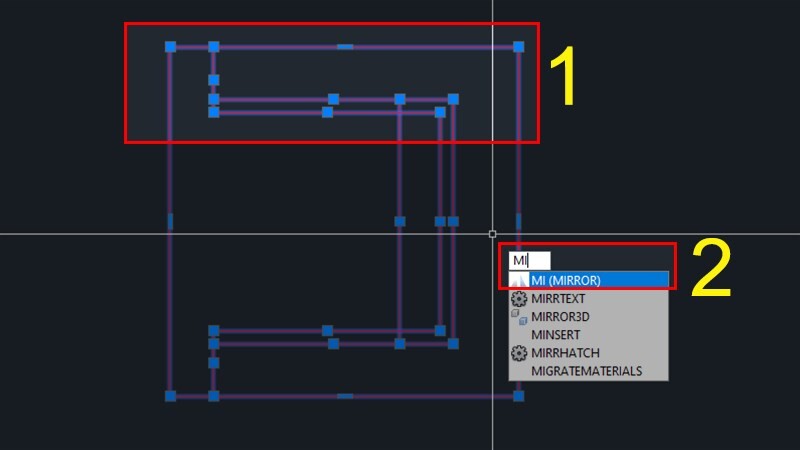

2. Gõ lệnh: Nhập MIRROR vào thanh lệnh (Command Line) và nhấn Enter.

Bước 2: Chọn đối tượng cần sao chép

1. Chọn đối tượng: Khi lệnh đã được kích hoạt, bạn sẽ thấy thông báo yêu cầu chọn các đối tượng.
2. Chọn nhiều đối tượng: Nhấp vào từng đối tượng hoặc giữ phím Shift để chọn nhiều đối tượng cùng lúc.

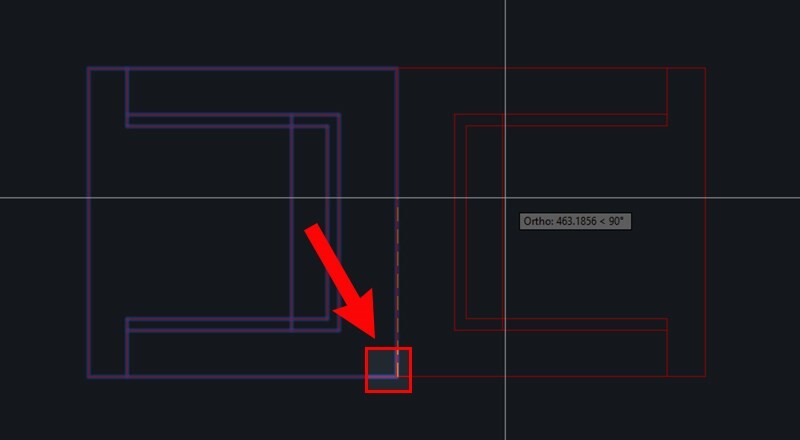

Bước 3: Xác định trục đối xứng

1. Chọn điểm gương: Sau khi chọn xong đối tượng, bạn sẽ được yêu cầu xác định hai điểm để tạo thành trục gương.
2. Nhấp vào hai điểm: Nhấp chuột vào màn hình để xác định vị trí của trục đối xứng.

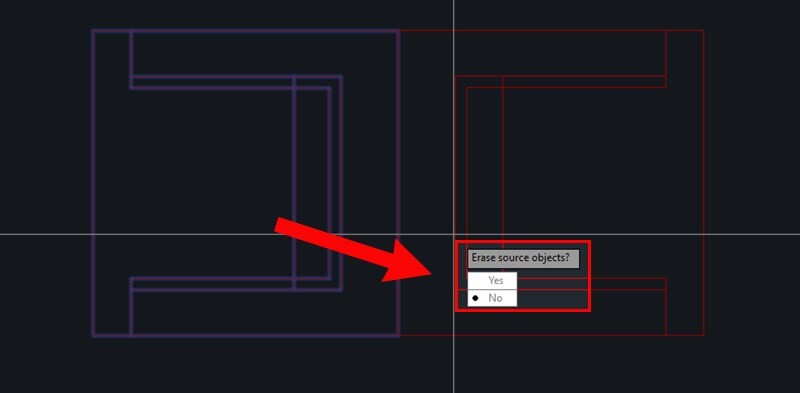

Bước 4: Tùy chọn xóa đối tượng gốc

1. Chọn tùy chọn: AutoCAD sẽ hỏi bạn có muốn xóa đối tượng gốc hay không.
2. Nhấn Y hoặc N: Nhấn Y để xóa đối tượng gốc hoặc N để giữ lại.

Bước 5: Hoàn tất lệnh

1. Xác nhận: Nhấn Enter để hoàn tất lệnh. Bạn sẽ thấy bản sao đối xứng của các đối tượng đã được tạo ra.

Ví dụ thực tiễn

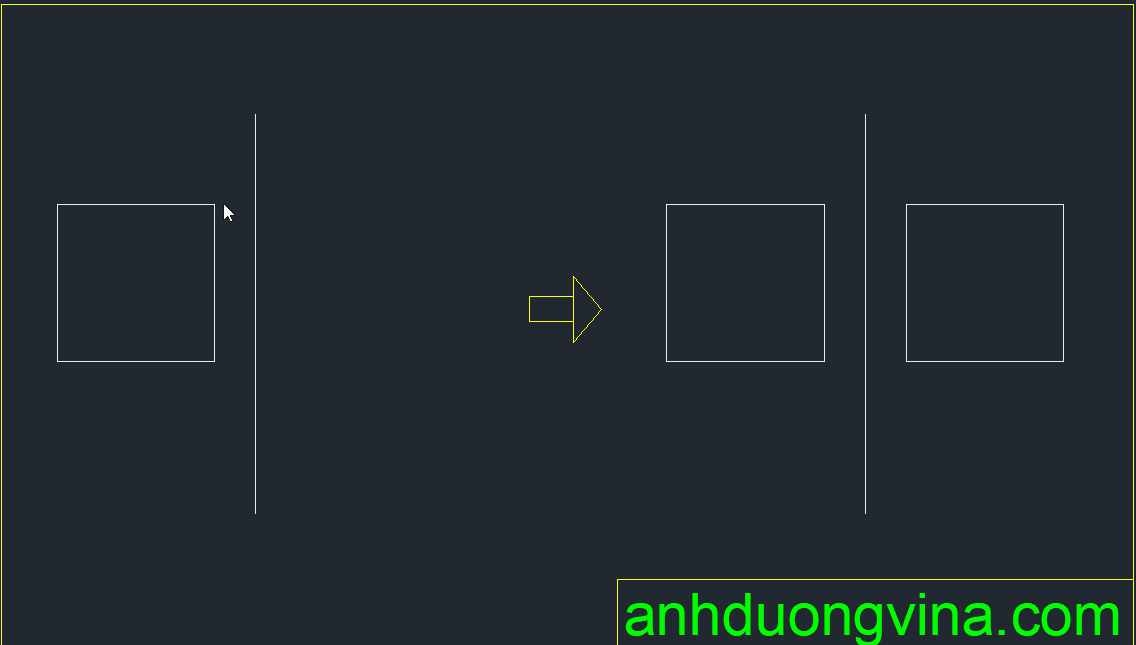

Ví dụ: Giả sử bạn đang thiết kế một hình vuông và bạn muốn tạo một bản sao đối xứng của nó qua một trục dọc.

1. Khởi động lệnh: Gõ MIRROR và nhấn Enter.
2. Chọn đối tượng: Nhấp vào hình vuông.
3. Chọn điểm gương: Nhấp vào hai điểm để xác định trục dọc, ví dụ như từ điểm trên cùng đến điểm dưới cùng của hình vuông.
4. Chọn tùy chọn xóa: Nhấn N nếu bạn muốn giữ lại hình vuông gốc.
5. Hoàn tất: Nhấn Enter để hoàn tất. Bạn sẽ thấy bản sao đối xứng của hình vuông xuất hiện.

Một số lưu ý và lợi ích của lệnh Mirror

• Lợi ích tiết kiệm thời gian: Lệnh Mirror giúp bạn nhanh chóng tạo bản sao đối xứng mà không cần vẽ lại, tiết kiệm thời gian trong quy trình thiết kế.
• Độ chính xác cao: Giúp đảm bảo các đối tượng được căn chỉnh chính xác, rất quan trọng trong các thiết kế cần độ chính xác.
• Tăng cường tính thẩm mỹ: Thiết kế đối xứng thường tạo ra sự hài hòa và hấp dẫn hơn, nâng cao chất lượng tổng thể của bản vẽ.
• Thích hợp cho nhiều ứng dụng: Lệnh này không chỉ hữu ích trong kiến trúc mà còn trong thiết kế sản phẩm, đồ họa và kỹ thuật.

Kết luận

Lệnh Mirror là một công cụ mạnh mẽ trong AutoCAD, giúp bạn tạo bản sao đối xứng một cách nhanh chóng và hiệu quả. Bằng cách làm theo các bước trên, bạn có thể cải thiện chất lượng bản vẽ của mình và tiết kiệm thời gian trong quy trình thiết kế. Hãy thử nghiệm với lệnh Mirror trong các dự án của bạn để cảm nhận được sự khác biệt mà nó mang lại!
