Hướng Dẫn Import Sketches Trên Creo Parametric

Trong thiết kế 3D, việc import phác thảo từ file ngoài vào mô hình hiện tại giúp tiết kiệm thời gian và nâng cao hiệu quả thiết kế. Dưới đây là các bước chi tiết để thực hiện import phác thảo trên Creo Parametric.

1. Các Bước Thực Hiện Import Sketches

Bước 1: Mở Công Cụ Sketch

1. Click vào công cụ Sketch từ panel Datum trên Ribbon. Hộp thoại Sketch sẽ hiện ra.

Bước 2: Chọn Mặt Phẳng Đặt Phác Thảo

2. Chọn mặt phẳng mà bạn muốn đặt phác thảo từ các mặt phẳng có sẵn trong mô hình.
3. Click vào Sketch trong hộp thoại để mở môi trường phác thảo.

Bước 3: Import Sketch Từ File

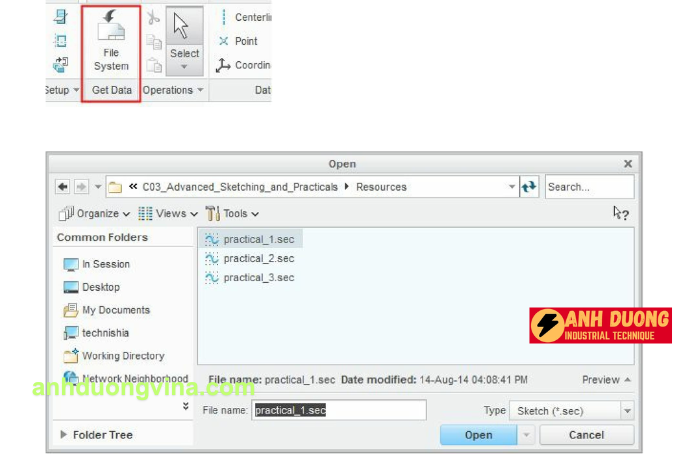

4. Click vào File System trong mục Get Data trên Ribbon để mở hộp thoại Open.


   Hình 52: File System Hộp thoại Open

5. Chọn file phác thảo mong muốn và Click Open. Biểu tượng dấu cộng sẽ xuất hiện trên con trỏ chuột.

Bước 4: Đặt Phác Thảo Vào Mô Hình

6. Click vào vị trí bạn muốn đặt phác thảo trên mặt phẳng đã chọn. Tab Import Section sẽ xuất hiện trên Ribbon cùng với vị trí phác thảo.

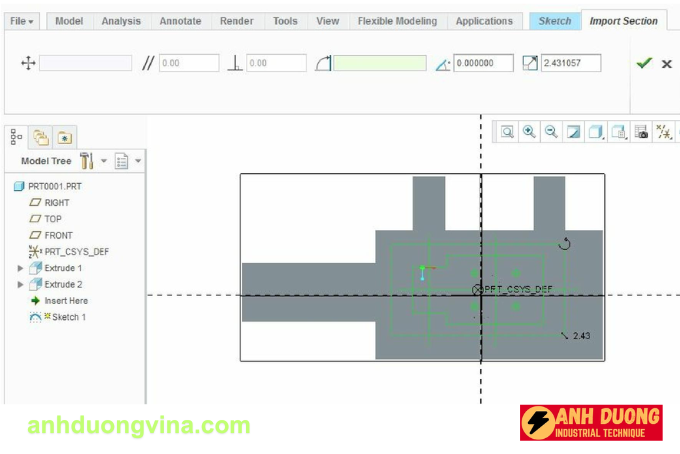

   Hình 53: Import Section Contextual Tab

7. Điều chỉnh các tùy chọn trong tab Import Section:
   • Xác định tỉ lệ: Điều chỉnh kích thước phác thảo theo yêu cầu.
   • Góc xoay: Xoay phác thảo đến góc mong muốn.
   • Vị trí: Định vị phác thảo chính xác trên mô hình.
8. Click OK từ tab để hoàn tất việc đặt phác thảo vào mô hình.

2. Lưu Ý Khi Import Sketches

• Chọn Đúng File Phác Thảo: Đảm bảo rằng bạn chọn file phác thảo phù hợp với yêu cầu thiết kế để tránh sai sót.
• Kiểm Tra Phác Thảo Sau Khi Import: Sau khi import, hãy kiểm tra lại phác thảo để đảm bảo rằng nó được đặt chính xác và không bị sai lệch.
• Sử Dụng Các Công Cụ Điều Chỉnh: Tận dụng các công cụ như Rotate và Resize để tinh chỉnh phác thảo theo ý muốn.
