Hướng Dẫn Đo Kích Thước Sketch Trên Inventor – Phần 1

---

1. Giới Thiệu

Trong quá trình thiết kế kỹ thuật và kiến trúc, việc đo kích thước chính xác trong môi trường Sketch trên phần mềm Inventor là vô cùng quan trọng để đảm bảo tính chính xác và thẩm mỹ của bản vẽ. Kỹ Thuật Công Nghiệp Ánh Dương xin giới thiệu hướng dẫn sử dụng công cụ đo kích thước trong Sketch trên Inventor, bao gồm các loại kích thước thường gặp và cách tùy chọn loại kích thước cho từng đối tượng. Bài viết này sẽ giúp bạn nắm vững các kỹ thuật cơ bản cũng như nâng cao để thực hiện các đo kích thước một cách hiệu quả.

---

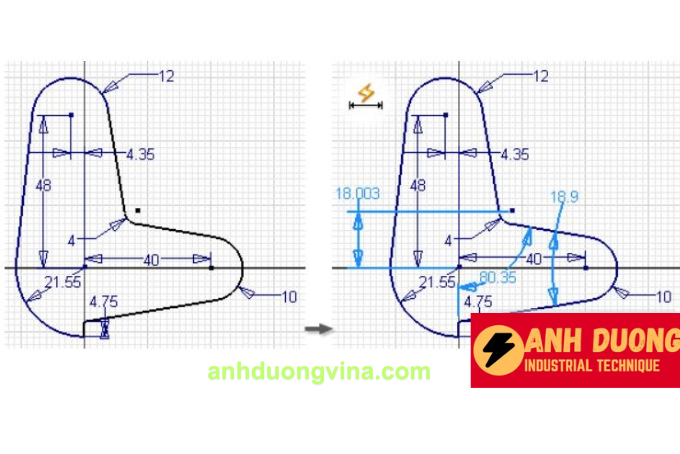

2. Điểm Qua Một Số Loại Kích Thước Thường Gặp

Khi làm việc hoặc học tập với Inventor, bạn sẽ thường xuyên sử dụng một số loại kích thước sau:

• Kích Thước Độ Dài: Đo độ dài của các đoạn thẳng trong bản vẽ.
• Kích Thước Đường Kính hoặc Bán Kính, Độ Dài Dây Cung: Đo kích thước của các đường tròn, elip hoặc dây cung.
• Kích Thước Tiếp Tuyến So Với Cung Hoặc Đường Tròn: Đo kích thước khi một đoạn thẳng tiếp tuyến với cung hoặc đường tròn.
• Kích Thước Góc: Đo góc giữa hai đoạn thẳng hoặc các điểm tạo thành góc.

Các loại kích thước này giúp xác định chính xác vị trí và kích thước của các đối tượng trong bản vẽ, đảm bảo tính đồng nhất và chính xác trong thiết kế.

---

3. Các Bước Thực Hiện Cho Từng Loại Kích Thước

3.1. Kích Thước Cho Đoạn Thẳng

Việc đo kích thước cho đoạn thẳng là một trong những thao tác cơ bản và quan trọng trong thiết kế Sketch trên Inventor. Dưới đây là hướng dẫn chi tiết cho từng loại kích thước độ dài đoạn thẳng.

3.1.1. Độ Dài Đoạn Thẳng Theo Phương Nằm Hướng

Đây là loại kích thước đo độ dài của đoạn thẳng theo hướng nằm ngang trên bản vẽ.

Các Bước Thao Tác:

1. Bước 1: Nhấp chọn biểu tượng Smart Dimensions trên thanh Draw.
2. Bước 2: Chọn đoạn thẳng cần đo.

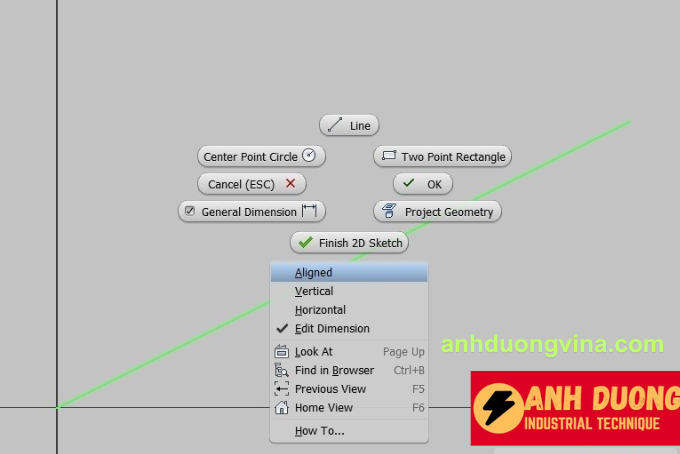

3. Bước 3: Nhấp chuột phải để hiện bảng tùy chọn bên dưới với các lựa chọn:
   • Aligned: Kích thước dọc theo đoạn thẳng.
   • Vertical: Kích thước theo phương thẳng đứng.
   • Horizontal: Kích thước theo phương nằm ngang.
4. Bước 4: Chọn Horizontal để đo độ dài theo phương nằm ngang.
5. Bước 5: Nhập giá trị độ dài mong muốn và nhấn Enter. Kết quả sẽ hiển thị như Hình
6. Bước 6: Nhấp chuột phải và chọn OK để hoàn tất.

3.1.2. Độ Dài Đoạn Thẳng Theo Phương Thẳng Dọc

Loại kích thước này đo độ dài của đoạn thẳng theo hướng thẳng đứng.

Các Bước Thao Tác:

1. Bước 1: Nhấp chọn biểu tượng Smart Dimensions trên thanh Draw.
2. Bước 2: Chọn đoạn thẳng cần đo.
3. Bước 3: Nhấp chuột phải để hiện bảng tùy chọn bên dưới và chọn Vertical.
4. Bước 4: Nhập giá trị độ dài mong muốn và nhấn Enter. Kết quả sẽ hiển thị như Hình
5. Bước 5: Nhấp chuột phải và chọn OK để hoàn tất.

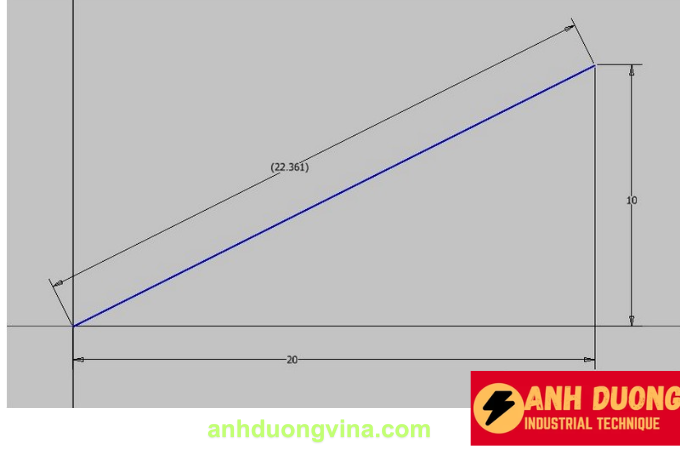

3.1.3. Độ Dài Đoạn Thẳng Theo Phương Nghiêng

Đây là loại kích thước đo độ dài của đoạn thẳng theo hướng nghiêng, không nằm ngang hay thẳng đứng.

Các Bước Thao Tác:

1. Bước 1: Nhấp chọn biểu tượng Smart Dimensions trên thanh Draw.
2. Bước 2: Chọn đoạn thẳng cần đo.
3. Bước 3: Nhấp chuột phải để hiện bảng tùy chọn bên dưới và chọn Aligned.
4. Bước 4: Nhập giá trị độ dài mong muốn và nhấn Enter. Kết quả sẽ hiển thị như Hình
5. Bước 5: Nhấp chuột phải và chọn OK để hoàn tất.

3.2. Kích Thước Cho Các Loại Đối Tượng Khác

Ngoài đo kích thước cho đoạn thẳng, bạn còn có thể đo các loại kích thước khác như đường kính, bán kính, độ dài dây cung, kích thước tiếp tuyến và góc. Mỗi loại kích thước sẽ có những bước thao tác cụ thể tương tự như trên, tùy thuộc vào loại đối tượng và yêu cầu thiết kế.

Xem phần 2 tại đây: Hướng Dẫn Đo Kích Thước Sketch Trên Inventor – Phần 2
