Hướng dẫn Chia Đoạn Thẳng trong AutoCAD bằng Lệnh DIV

Lệnh DIV (Divide) trong AutoCAD là một công cụ quan trọng cho phép bạn chia một đoạn thẳng thành nhiều phần bằng nhau, rất hữu ích trong thiết kế kỹ thuật, kiến trúc và nhiều ứng dụng khác. Bài viết này sẽ hướng dẫn bạn cách sử dụng lệnh DIV một cách chi tiết và rõ ràng.

CÁC BƯỚC THỰC HIỆN

Bước 1. Khởi động lệnh DIV

1. Mở AutoCAD: Khởi động phần mềm và mở bản vẽ mà bạn đang làm việc.
2. Gõ lệnh: Nhập DIVIDE vào thanh lệnh (Command Line) và nhấn Enter.

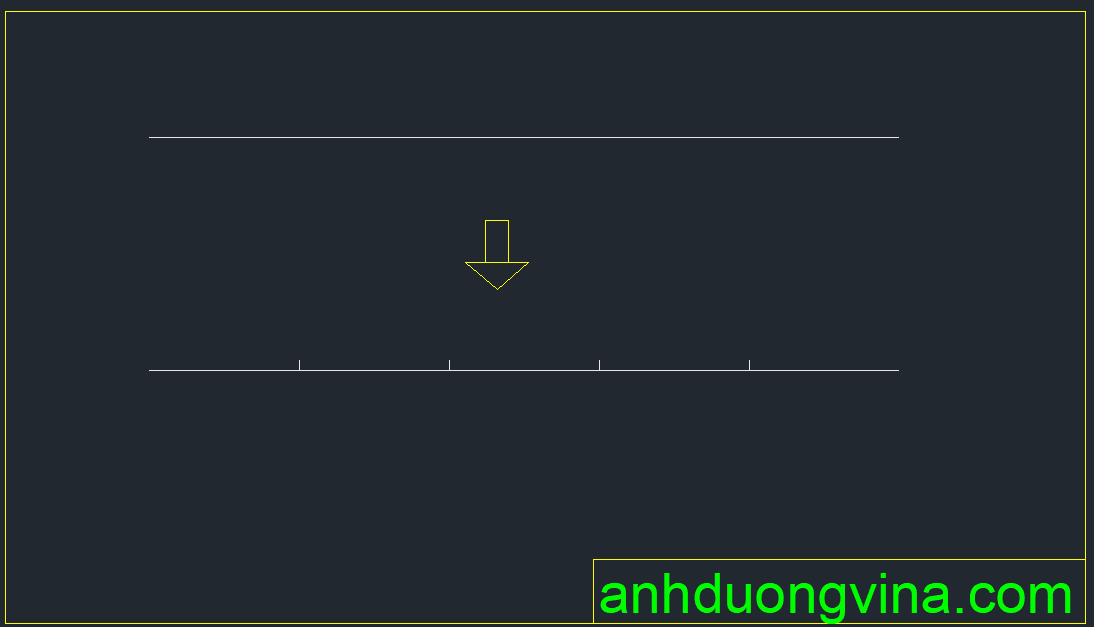

Bước 2: Muốn chia đều đoạn thẳng bạn chỉ cần nhấp chuột vào đó, nhập số đoạn muốn chia và nhấn Enter. Ví dụ như bạn sẽ chia đều đoạn thẳng thành 5 phần như ví dụ dưới đây:

Bước 3: Quan sát trên thanh công cụ vào phần Format và chọn mục Point Style.

Bước 4: Bạn sẽ thấy hộp thoại Point Style và nhanh chóng lựa chọn ra kiểu hiển thị phân cách. Tùy vào nhu cầu, ý muốn bạn sẽ đưa ra quyết định cụ thể.

Bước 5: Sau khi đã lựa chọn kiểu hiển thị phân cách, bạn chọn “OK” và xem kết quả.

Ví dụ Cụ Thể

Giả sử bạn có một đoạn thẳng dài 50 đơn vị và bạn muốn chia nó thành 5 đoạn bằng nhau:

1. Khởi động lệnh: Nhập DIVIDE và nhấn Enter.
2. Chọn đoạn thẳng: Nhấp vào đoạn thẳng dài 50 đơn vị.
3. Nhập số lượng: Nhập 5 và nhấn Enter.

Kết quả sẽ là bạn có 4 điểm chia trên đoạn thẳng, tạo thành 5 đoạn bằng nhau, mỗi đoạn dài 10 đơn vị. Những điểm này sẽ có thể được sử dụng cho các mục đích khác nhau, chẳng hạn như để vẽ các đường thẳng mới từ những điểm chia này.

Lợi ích của lệnh DIV

• Tiết kiệm thời gian: Chia đoạn thẳng một cách nhanh chóng giúp bạn không phải đo đạc thủ công.
• Độ chính xác cao: Đảm bảo rằng các đoạn được chia chính xác và đều nhau, rất quan trọng trong các thiết kế kỹ thuật.
• Dễ dàng điều chỉnh: Có thể nhanh chóng thay đổi số lượng đoạn chia nếu cần, mà không cần phải vẽ lại từ đầu.

Một số lưu ý khi sử dụng lệnh DIV

• Kiểm tra các điểm đã tạo: Sau khi sử dụng lệnh, hãy kiểm tra kỹ lưỡng để đảm bảo mọi thứ đều chính xác theo yêu cầu thiết kế.
• Kết hợp với các lệnh khác: Bạn có thể sử dụng lệnh DIV kết hợp với các lệnh khác như TRIM hoặc FILLET để chỉnh sửa và làm đẹp thêm cho bản vẽ.

Kết luận

Lệnh DIV là một công cụ hữu ích trong AutoCAD, giúp bạn chia đoạn thẳng thành các phần bằng nhau một cách dễ dàng và chính xác. Bằng cách thực hiện theo các bước trên, bạn có thể cải thiện hiệu suất làm việc và chất lượng bản vẽ. Hãy thử nghiệm với lệnh này trong các dự án thiết kế của bạn!
