Inventor không chỉ nổi bật với các công cụ mạnh mẽ mà còn sở hữu một giao diện người dùng trực quan, giúp người mới dễ dàng tiếp cận và làm quen. Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết về giao diện người dùng đồ họa (GUI) của Inventor, từ thanh Ribbon, trình duyệt Project đến khu vực vẽ. Hiểu rõ giao diện sẽ giúp bạn tối ưu hóa quy trình làm việc và tận dụng tối đa các tính năng mà Inventor mang lại.

1. Tổng quan về Giao diện GUI của Inventor

Khi bạn khởi động Inventor, giao diện phần mềm được chia thành ba khu vực chính:

Thanh Ribbon
Trình duyệt Project
Khu vực vẽ

Mỗi khu vực này có vai trò riêng, hỗ trợ bạn trong việc quản lý dự án và tạo dựng mô hình 3D một cách hiệu quả.

2. Thanh Ribbon: Trung tâm điều khiển các công cụ thiết kế

Thanh Ribbon nằm ở phần trên cùng của giao diện và được chia thành hai phần chính:

Thanh Menu
Thanh Công cụ Truy cập Nhanh

2.1. Thanh Công cụ Truy cập Nhanh

Thanh Công cụ Truy cập Nhanh chứa các lệnh và công cụ thường được sử dụng như Hoàn tác (Undo), Mở (Open), Lưu (Save), v.v… Nằm ngay phía trên thanh menu, thanh công cụ này giúp bạn truy cập nhanh chóng mà không cần phải tìm kiếm trong các menu phức tạp.

2.2. Thanh Menu

Thanh Menu bao gồm tất cả các tính năng, công cụ và cài đặt cần thiết để mô hình hóa, trực quan hóa, mô phỏng, và chỉnh sửa một Part. Các công cụ tương tự được nhóm lại trong các bảng (Ribbon Tabs) khác nhau, mỗi bảng được tổ chức thành các tab tiêu đề riêng biệt.

3. Các Tab chính trong Thanh Menu

3.1. Tab Sketch

Tab Sketch là nơi bạn bắt đầu tạo các bản phác thảo cơ bản cho mô hình của mình. Các công cụ trong tab này cho phép bạn vẽ các hình dạng cơ bản như:

Đường thẳng (Line)
Đường tròn (Circle)
Cung (Arc)
Đa giác (Polygon)

Ngoài ra, tab Sketch còn chứa các công cụ để:

Sửa đổi bản phác thảo: Thêm các mẫu, ràng buộc về kích thước hoặc hình học.
Nhập hình ảnh và tệp .dwg: Tích hợp các hình ảnh hoặc bản vẽ kỹ thuật từ các nguồn khác vào trong bản phác thảo của bạn.

3.2. Tab 3D Model

Tab 3D Model chứa các công cụ để biến các bản phác thảo 2D thành mô hình 3D vững chắc. Các công cụ chính bao gồm:

Extrude (Đùn)
Revolve (Xoay)
Sweep (Quét)
Hole (Chèn lỗ)
Fillet (Vát mép) và Chamfer (Bo tròn)

Tab này cũng cung cấp các lệnh để thay đổi, làm dày, và cắt mô hình, giúp bạn tạo ra các chi tiết phức tạp từ các bản phác thảo đơn giản.

3.3. Tab View

Tab View cho phép bạn điều chỉnh cách hiển thị mô hình và giao diện Inventor:

Thay đổi giao diện hiển thị: Chuyển đổi giữa các chế độ hiển thị như wireframe, shaded, hoặc rendered.
Quản lý cửa sổ: Xóa màn hình, thay đổi cách sắp xếp giao diện người dùng, và chuyển đổi giữa các cửa sổ làm việc.
Công cụ điều hướng: Phóng to, xoay, và di chuyển quanh mô hình để xem từ nhiều góc độ khác nhau.

3.4. Tab Tools

Tab Tools tương tự như tab Options trong nhiều phần mềm khác, cung cấp các cài đặt và tùy chọn nâng cao:

Cài đặt ứng dụng: Điều chỉnh các tùy chọn toàn cục và cụ thể cho dự án.
Chỉnh sửa vật liệu và diện mạo: Áp dụng các vật liệu khác nhau như gỗ, kim loại, hoặc nhựa cho mô hình của bạn.
Truy cập các tính năng bổ sung: Với hàng trăm vật liệu áp dụng, bạn có thể tùy chỉnh diện mạo của mô hình để phù hợp với yêu cầu thiết kế.

3.5. Các Tab khác

Tab Get Started: Chứa các công cụ tương tự trong thanh menu của màn hình khởi chạy, giúp bạn nhanh chóng bắt đầu với các dự án mới.
Tab Analysis: Dành cho việc thực hiện các phân tích kỹ lưỡng và mô phỏng mô hình, giúp bạn kiểm tra và tối ưu hóa thiết kế.
Tab Environment: Cung cấp các công cụ để tạo khuôn, sắp xếp mô hình để in 3D, chuyển đổi mô hình thành tấm kim loại, trao đổi dữ liệu với AutoCAD, và phân tích tác động sinh thái của thiết kế. Tab này cũng chứa liên kết đến Studio Inventor để kết xuất hình ảnh chất lượng cao.

4. Thanh Trình duyệt Project

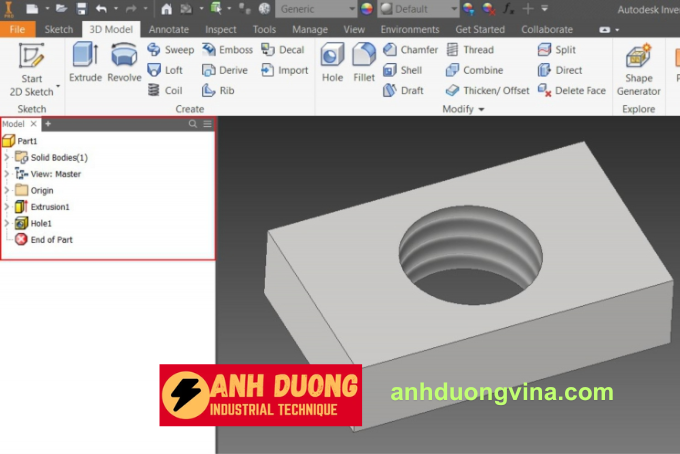

Thanh Trình duyệt Project nằm ở bên trái màn hình và hiển thị lịch sử các thao tác bạn đã thực hiện trên mô hình. Các bước như phác thảo, đùn, chèn lỗ, và ren sẽ được hiển thị dưới dạng các tiêu đề như Gốc tọa độ, Extrude, Hole.

Chỉnh sửa các bước trong mô hình: Bạn có thể nhấp vào bất kỳ bước nào trong trình duyệt để sửa đổi các thông số mà không cần phải hoàn tác các thao tác trước đó. Ví dụ, nếu bạn muốn tăng chiều dài của khối lập phương, bạn không cần hoàn tác lỗ. Chỉ cần nhấp vào bước Extrude trong trình duyệt và chỉnh sửa các giá trị. Tất cả các tính năng sau sẽ ngay lập tức điều chỉnh theo kích thước mới. Đây là một tính năng rất tiện lợi và thông minh của Inventor.

5. Khu vực Vẽ

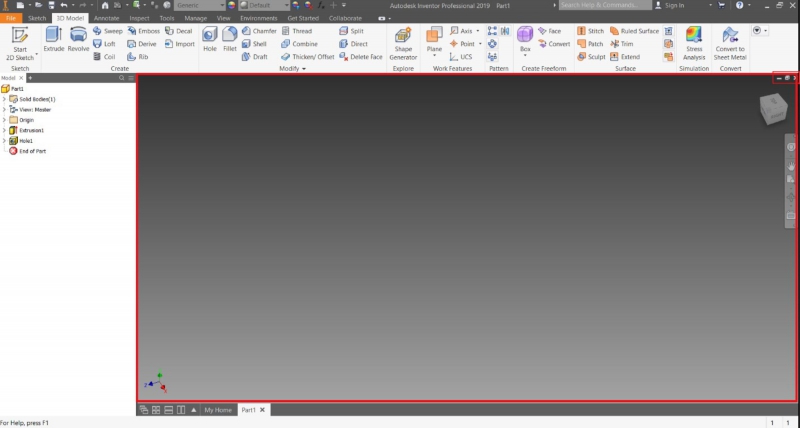

Nằm ở trung tâm trên GUI là khu vực vẽ, nơi bạn sẽ thực hiện các bản vẽ, mô hình hóa, chi tiết, trực quan hóa và mô phỏng của mình. Khu vực vẽ hầu hết đều có các cửa sổ ứng dụng với các nút đóng, thu nhỏ và thay đổi kích thước. Bạn có thể thay đổi kích thước khu vực vẽ, thu nhỏ nó hoặc đóng nó mà không đóng Inventor.

Quản lý nhiều tệp cùng lúc: Nếu bạn đang làm việc trên nhiều tệp cùng một lúc, chúng sẽ được neo dưới dạng các tab ở dưới cùng của khu vực vẽ. Bạn có thể dễ dàng chuyển đổi giữa các GUI của chúng bằng cách nhấp vào tab tương ứng. Vì chúng thuộc cùng một dự án, bất kỳ thay đổi nào được thực hiện trong một phần đều được phản ánh trong phần lắp ráp và bản vẽ.

6. Mẹo Làm việc hiệu quả với Giao diện Inventor

Khám phá từng khu vực: Dành thời gian để làm quen với giao diện khởi động trước khi bắt đầu lập mô hình.
Tổ chức dự án khoa học: Đặt tên và quản lý các dự án theo cách dễ nhớ để tránh nhầm lẫn khi làm việc với nhiều tệp.
Sử dụng Recent Documents: Tận dụng khu vực này để tiết kiệm thời gian mở lại các tệp đã chỉnh sửa.
Tùy chỉnh Thanh Ribbon: Thêm hoặc loại bỏ các công cụ theo nhu cầu sử dụng của bạn để tối ưu hóa không gian làm việc.
Sử dụng Trình duyệt Project hiệu quả: Sắp xếp các bước thực hiện một cách logic để dễ dàng chỉnh sửa và quản lý mô hình.

7. Kết luận

Hiểu rõ giao diện GUI của Inventor là bước đầu tiên quan trọng để bạn có thể tận dụng tối đa các công cụ và tính năng mà phần mềm này cung cấp. Với sự kết hợp giữa Thanh Ribbon, Trình duyệt Project và Khu vực vẽ, Inventor mang đến một môi trường làm việc linh hoạt và mạnh mẽ cho cả người mới bắt đầu và những chuyên gia thiết kế.

Trong các bài viết tiếp theo, chúng ta sẽ đi sâu hơn vào cách sử dụng các công cụ cơ bản trong giao diện Part để tạo ra các chi tiết 3D đầu tiên của bạn. Hãy cùng Kỹ Thuật Công Nghiệp Ánh Dương tiếp tục hành trình khám phá Inventor và nâng cao kỹ năng thiết kế của bạn!
