Đồng Hồ So Là Gì? Cách Sử Dụng?
Đồng Hồ So Là Gì? Cách Sử Dụng?

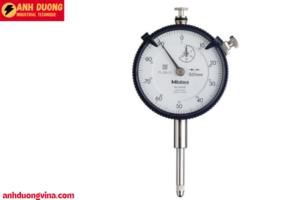

Đồng hồ so (hay đồng hồ đo độ lệch) là một dụng cụ đo lường chính xác trong ngành cơ khí, giúp xác định độ lệch, độ phẳng, độ thẳng hoặc độ song song của các chi tiết. Đây là một thiết bị không thể thiếu để kiểm tra kích thước và chất lượng của các bộ phận máy móc, đảm bảo chúng đáp ứng tiêu chuẩn kỹ thuật.

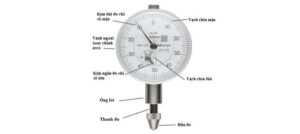

1. Cấu Tạo Của Đồng Hồ So
- Thân đồng hồ: Bao gồm vỏ và mặt đồng hồ, thường được làm từ kim loại chắc chắn.
- Mặt đồng hồ: Hiển thị các giá trị đo được, có kim chỉ thị và vạch chia độ.
- Cần đo (đầu đo): Là phần tiếp xúc trực tiếp với bề mặt của chi tiết gia công.
- Đế cố định hoặc chân đế từ: Được dùng để cố định đồng hồ, giúp đầu đo tiếp xúc chính xác với bề mặt vật liệu mà không bị di chuyển.
2. Nguyên Lý Hoạt Động Của Đồng Hồ So
- Đồng hồ so hoạt động theo nguyên lý cơ học. Khi cần đo tiếp xúc với bề mặt chi tiết, sự thay đổi về vị trí hoặc độ lệch sẽ làm kim đồng hồ di chuyển tương ứng, cho biết giá trị đo đạc độ sai lệch, độ lệch tâm, hoặc độ phẳng của vật thể.
- Giá trị đo được sẽ hiển thị trên mặt đồng hồ với độ phân giải cao (thường tính bằng mm hoặc micron), giúp người dùng dễ dàng nhận biết sự khác biệt nhỏ nhất.

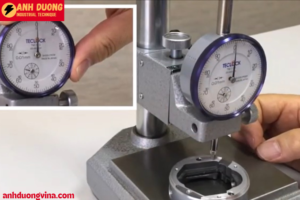

3. Cách Sử Dụng Đồng Hồ So
Bước 1: Chuẩn Bị Đồng Hồ
- Gắn đồng hồ vào chân đế cố định (chân đế từ hoặc giá đỡ). Điều này đảm bảo đồng hồ được giữ vững và không bị di chuyển trong suốt quá trình đo.
- Chọn vị trí đặt đồng hồ sao cho cần đo có thể tiếp xúc chính xác với bề mặt cần kiểm tra.
Bước 2: Đặt Cần Đo Tiếp Xúc Bề Mặt
- Đặt cần đo lên bề mặt chi tiết. Cần đảm bảo cần đo tiếp xúc nhẹ nhàng với bề mặt, không được gây áp lực lớn để tránh ảnh hưởng đến kết quả đo.
- Lưu ý, bề mặt cần đo phải sạch sẽ và không có bụi bẩn, để tránh sai số trong quá trình đo đạc.
Bước 3: Thực Hiện Đo Đạc
- Khi di chuyển hoặc xoay chi tiết gia công, kim đồng hồ sẽ di chuyển theo sự thay đổi của bề mặt, cho phép bạn đọc giá trị đo trên mặt đồng hồ.
- Đối với các chi tiết quay tròn (như trục), bạn có thể kiểm tra độ lệch tâm của trục bằng cách theo dõi sự thay đổi của kim khi chi tiết xoay. Nếu kim đồng hồ dao động mạnh, điều này cho thấy trục có độ lệch tâm lớn.
Bước 4: Đọc Kết Quả
- Kết quả đo chính xác sẽ được thể hiện qua sự di chuyển của kim chỉ thị trên mặt đồng hồ. Các vạch chia độ trên mặt đồng hồ giúp bạn dễ dàng đọc giá trị sai lệch với độ chính xác cao, thường là 0.01 mm hoặc micron.
Bước 5: Hiệu Chỉnh
- Nếu cần đo nhiều điểm khác nhau trên cùng một chi tiết, bạn có thể hiệu chỉnh lại vị trí của đồng hồ bằng cách điều chỉnh chân đế sao cho cần đo luôn tiếp xúc tốt với bề mặt.
4. Ứng Dụng Thực Tế Của Đồng Hồ So
- Kiểm tra độ phẳng và độ thẳng: Đồng hồ so thường được sử dụng để đo độ phẳng của các bề mặt phôi, giúp phát hiện những khuyết tật nhỏ mà mắt thường không thấy được.
- Đo độ lệch tâm: Đối với các chi tiết hình trụ quay, đồng hồ so được sử dụng để đo độ lệch tâm, giúp kiểm tra xem trục quay có lệch so với chuẩn không.
- Kiểm tra độ đảo: Trong sản xuất các chi tiết quay, đồng hồ so giúp kiểm tra độ đảo của trục, bánh răng hay đĩa quay.
- Đo các chi tiết gia công chính xác: Trong gia công cơ khí, đặc biệt là khi sản xuất các chi tiết có dung sai nhỏ, đồng hồ so giúp đảm bảo độ chính xác của từng chi tiết.
5. Lưu Ý Khi Sử Dụng Đồng Hồ So
- Tránh va đập mạnh: Đồng hồ so là thiết bị có độ chính xác cao, vì vậy cần tránh để thiết bị bị va đập mạnh, có thể làm ảnh hưởng đến cơ cấu bên trong.
- Hiệu chuẩn định kỳ: Để đảm bảo tính chính xác trong đo lường, đồng hồ so cần được hiệu chuẩn thường xuyên bởi các chuyên gia.
- Bảo quản nơi khô ráo: Đồng hồ so nên được bảo quản trong hộp kín và ở nơi khô ráo để tránh rỉ sét và các tác động từ môi trường làm giảm độ chính xác của thiết bị.
6. Kết Luận
Đồng hồ so là một công cụ quan trọng trong ngành gia công cơ khí chính xác, giúp kiểm tra và đảm bảo các chi tiết máy đạt đúng tiêu chuẩn kỹ thuật. Với cách sử dụng đơn giản nhưng hiệu quả, đồng hồ so giúp gia công đạt độ chính xác cao, phát hiện sớm các sai sót trong quá trình sản xuất và đảm bảo chất lượng sản phẩm cuối cùng.
