Công Cụ Parallel & Perpendicular Constraint

Bài viết do Kỹ Thuật Công Nghiệp Ánh Dương cung cấp

---

1. Giới Thiệu

Trong lĩnh vực thiết kế kỹ thuật và kiến trúc, việc duy trì các mối quan hệ hình học chính xác giữa các đối tượng là vô cùng quan trọng. Kỹ Thuật Công Nghiệp Ánh Dương tự hào giới thiệu hai công cụ thiết yếu giúp các kỹ sư và nhà thiết kế đạt được sự chính xác và hiệu quả cao trong quá trình làm việc: Parallel Constraint và Perpendicular Constraint. Bài viết dưới đây sẽ trình bày chi tiết về tính năng, cách sử dụng cũng như các ứng dụng và lợi ích của hai công cụ này.

---

2. Công Cụ Parallel Constraint

Tính năng: Ràng buộc hai đối tượng song song với nhau. Đối tượng này có thể là đoạn thẳng hoặc trục của elip. Công cụ này giúp đảm bảo rằng các đối tượng luôn duy trì mối quan hệ song song, bất kể các thay đổi khác trong bản vẽ.

Các bước thao tác:

1. Bước 1: Nhấp chọn biểu tượng

   trên thanh Constraint.

2. Bước 2: Chọn đối tượng thứ nhất (ví dụ: một đoạn thẳng hoặc trục của elip).

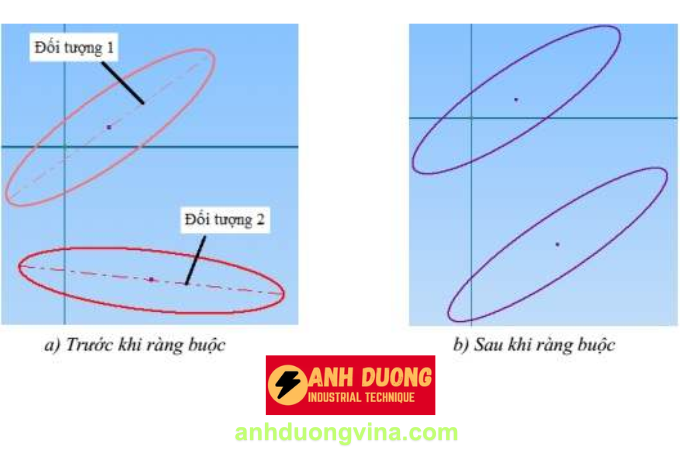

3. Bước 3: Chọn đối tượng thứ hai mà bạn muốn ràng buộc song song. Ta được kết quả như Hình
4. Bước 4: Nhấp chuột phải và chọn OK để hoàn tất.

Ứng dụng của Parallel Constraint

• Thiết kế kiến trúc: Đảm bảo các đường viền hoặc các thành phần kiến trúc như cột, dầm luôn song song nhau, tạo nên sự cân đối và thẩm mỹ cho bản vẽ.
• Kỹ thuật cơ khí: Giữ cho các trục bánh răng hoặc các bộ phận chuyển động khác luôn song song, đảm bảo hoạt động trơn tru và chính xác.
• Thiết kế đồ họa: Tạo các yếu tố thiết kế song song trong các bản vẽ kỹ thuật hoặc đồ họa kỹ thuật số.

Lợi ích của việc sử dụng Parallel Constraint

• Tính chính xác cao: Đảm bảo các đối tượng luôn duy trì mối quan hệ song song một cách chính xác.
• Tiết kiệm thời gian: Giảm thiểu việc phải điều chỉnh thủ công các đối tượng khi thay đổi kích thước hoặc vị trí.
• Tăng tính nhất quán: Giúp duy trì sự đồng nhất trong thiết kế, dễ dàng nhận diện và sửa chữa khi cần thiết.

Mẹo sử dụng Parallel Constraint hiệu quả

• Sử dụng khi cần duy trì khoảng cách cố định: Parallel Constraint không chỉ giữ cho các đối tượng song song mà còn giúp duy trì khoảng cách giữa chúng.
• Kết hợp với các ràng buộc khác: Để đạt được thiết kế phức tạp hơn, hãy kết hợp Parallel Constraint với các ràng buộc như Distance Constraint hoặc Angle Constraint.

---

3. Công Cụ Perpendicular Constraint

Tính năng: Ràng buộc hai đối tượng vuông góc với nhau. Đối tượng này có thể là đoạn thẳng, trục của elip hoặc đường cong nào đó. Công cụ này giúp đảm bảo rằng các đối tượng luôn duy trì mối quan hệ vuông góc, tạo nên sự ổn định và chính xác trong thiết kế.

Các bước thao tác:

1. Bước 1: Nhấp chọn biểu tượng

   trên thanh Constraint.

2. Bước 2: Chọn đối tượng thứ nhất (ví dụ: một đoạn thẳng hoặc trục của elip).

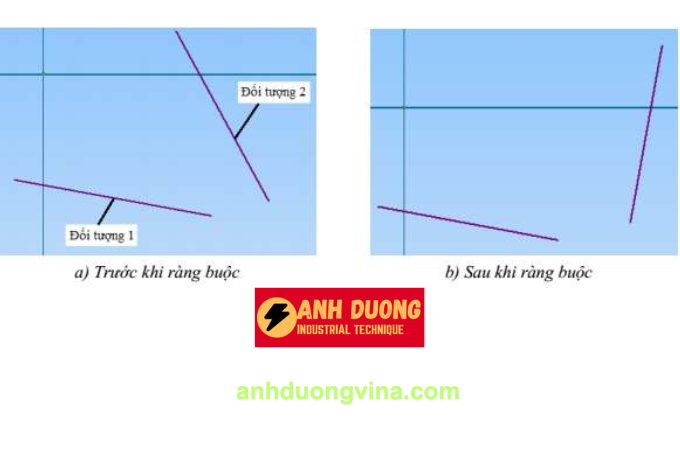

3. Bước 3: Chọn đối tượng thứ hai mà bạn muốn ràng buộc vuông góc. Ta được kết quả như Hình
4. Bước 4: Nhấp chuột phải và chọn OK để hoàn tất.

Ứng dụng của Perpendicular Constraint

• Thiết kế kết cấu: Đảm bảo rằng các thành phần cấu trúc như thanh dầm và cột luôn vuông góc với nhau, tạo nên sự ổn định cho công trình.
• Kỹ thuật điện: Định vị các dây dẫn hoặc các bộ phận điện khác vuông góc để tối ưu hóa không gian và hiệu suất hoạt động.
• Thiết kế cơ khí: Tạo các góc vuông chính xác giữa các bộ phận máy móc, đảm bảo hoạt động chính xác và giảm thiểu hao mòn.

Lợi ích của việc sử dụng Perpendicular Constraint

• Đảm bảo tính chính xác: Giữ cho các góc vuông luôn được duy trì chính xác, giúp tránh sai sót trong thiết kế.
• Tăng tính ổn định: Các thiết kế với các thành phần vuông góc thường có độ bền và ổn định cao hơn.
• Dễ dàng chỉnh sửa: Khi thay đổi kích thước hoặc vị trí, các đối tượng vẫn duy trì mối quan hệ vuông góc mà không cần điều chỉnh thủ công.

Mẹo sử dụng Perpendicular Constraint hiệu quả

• Sử dụng trong các bản vẽ kỹ thuật số: Khi thiết kế trên phần mềm CAD, Perpendicular Constraint giúp nhanh chóng thiết lập các góc vuông mà không cần phải đo đạc thủ công.
• Kết hợp với Parallel Constraint: Đối với các thiết kế phức tạp, việc kết hợp cả hai ràng buộc này giúp tạo nên các hình dạng chính xác và đồng nhất.
• Kiểm tra các ràng buộc sau khi áp dụng: Để đảm bảo rằng các đối tượng thực sự vuông góc, hãy sử dụng các công cụ kiểm tra góc trong phần mềm CAD.

---

4. Kết Luận

Việc sử dụng các công cụ Parallel Constraint và Perpendicular Constraint trong thiết kế kỹ thuật và kiến trúc giúp nâng cao độ chính xác và hiệu quả của bản vẽ. Những ràng buộc này không chỉ đảm bảo mối quan hệ hình học giữa các đối tượng mà còn giúp tiết kiệm thời gian và công sức trong quá trình thiết kế. Bằng cách áp dụng đúng cách, bạn có thể tạo ra những bản vẽ chất lượng cao, dễ dàng chỉnh sửa và duy trì tính nhất quán trong toàn bộ dự án.
