Công Cụ Mesh Control trong SOLIDWORKS

Công Cụ Mesh Control trong SOLIDWORKS

Trong SOLIDWORKS, công cụ Mesh Control là một phần quan trọng trong quá trình mô phỏng, đặc biệt là khi sử dụng SOLIDWORKS Simulation để phân tích các yếu tố như ứng suất, chuyển động và độ bền của mô hình. Mesh Control cho phép người dùng kiểm soát chi tiết của lưới phần tử hữu hạn (Finite Element Mesh), giúp cải thiện độ chính xác của mô phỏng mà không làm tăng quá mức kích thước dữ liệu.

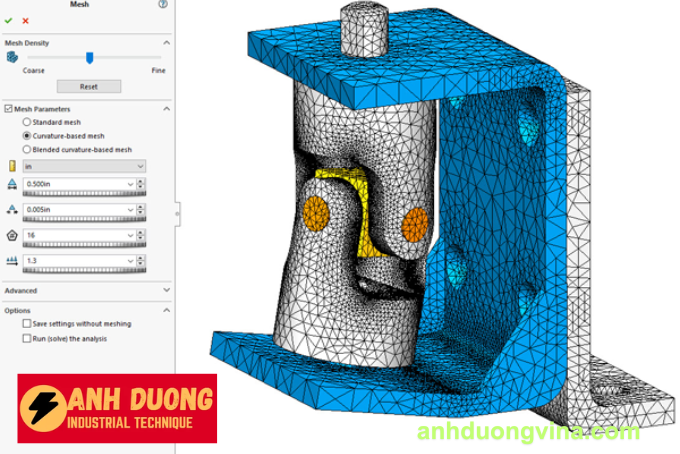

Lưới phần tử hữu hạn là quá trình chia mô hình 3D thành các phần tử nhỏ để tính toán các ứng suất, lực, chuyển động và các thông số khác. Công cụ Mesh Control giúp bạn tạo ra các lưới chi tiết và chính xác hơn cho các khu vực quan trọng của mô hình, cải thiện kết quả mô phỏng mà không làm chậm quá trình tính toán.

1. Tại Sao Cần Sử Dụng Mesh Control?

Mặc dù SOLIDWORKS Simulation tự động tạo lưới cho mô hình của bạn, nhưng trong nhiều trường hợp, việc kiểm soát lưới là rất quan trọng để đảm bảo độ chính xác của mô phỏng. Các yếu tố như:

• Độ phức tạp của mô hình: Những khu vực có hình dạng phức tạp hoặc thay đổi đột ngột có thể yêu cầu lưới chi tiết hơn để đạt độ chính xác cao.
• Các điểm quan trọng: Khu vực như các lỗ, khớp nối hoặc các điểm chịu tải cần phải được kiểm soát kỹ lưỡng, với các phần tử lưới nhỏ hơn để có kết quả mô phỏng chính xác.
• Tối ưu hóa tài nguyên tính toán: Việc điều chỉnh kích thước lưới cho những khu vực ít quan trọng giúp tiết kiệm tài nguyên tính toán mà vẫn giữ được độ chính xác cho các khu vực quan trọng.

Công cụ Mesh Control trong SOLIDWORKS cho phép bạn tùy chỉnh độ chi tiết của lưới ở các khu vực khác nhau, từ đó tối ưu hóa kết quả mô phỏng mà không gây ảnh hưởng lớn đến hiệu suất tính toán.

2. Các Tính Năng Chính Của Mesh Control

Mesh Control cung cấp một loạt các tính năng mạnh mẽ để điều chỉnh lưới mô phỏng, bao gồm:

1. Điều Chỉnh Kích Thước Lưới (Mesh Size):
   • Mesh Control cho phép bạn thay đổi kích thước phần tử lưới (element size) cho từng khu vực cụ thể của mô hình. Bạn có thể giảm kích thước lưới cho những khu vực quan trọng để có độ chi tiết cao hơn hoặc tăng kích thước lưới cho các khu vực ít quan trọng để tiết kiệm tài nguyên tính toán.
2. Tạo Lưới Cho Các Khu Vực Cần Tập Trung (Refinement Regions):
   • Với Mesh Control, bạn có thể tạo các vùng chi tiết (refinement regions) trong mô hình. Đây là các khu vực mà bạn muốn tăng độ chi tiết của lưới, như các vùng có ứng suất lớn hoặc các khu vực có hình học phức tạp.
3. Sử Dụng Các Phần Tử Không Đều (Irregular Elements):
   • Trong một số trường hợp, sử dụng các phần tử không đều (non-regular elements) có thể cần thiết, đặc biệt khi bạn cần mô phỏng các yếu tố phức tạp như đường cong hay bề mặt không đều.
4. Tạo Lưới Từ Các Đặc Điểm Vật Lý (Physical Properties):
   • Mesh Control có thể tự động điều chỉnh lưới dựa trên các đặc điểm vật lý của mô hình như độ bền, độ cứng hoặc các yếu tố khác. Điều này giúp cải thiện độ chính xác của mô phỏng mà không làm tăng quá nhiều kích thước dữ liệu.
5. Tùy Chỉnh Mặt Cắt Và Lưới:
   • Bạn có thể tạo các mặt cắt mô phỏng cho các khu vực quan trọng của mô hình, sau đó áp dụng các điều chỉnh lưới cho những mặt cắt đó. Điều này giúp tăng độ chính xác mà không ảnh hưởng đến toàn bộ mô hình.

3. Cách Sử Dụng Mesh Control Trong SOLIDWORKS

Xem thêm chi tiết tại:Tạo Lưới Bằng Mesh Control trong SOLIDWORKS

Để sử dụng công cụ Mesh Control, bạn cần làm theo các bước sau:

1. Mở Mô Hình và Vào SOLIDWORKS Simulation:
   • Mở mô hình 3D của bạn trong SOLIDWORKS và kích hoạt môi trường SOLIDWORKS Simulation để bắt đầu mô phỏng.
2. Chọn Tính Năng Mesh Control:

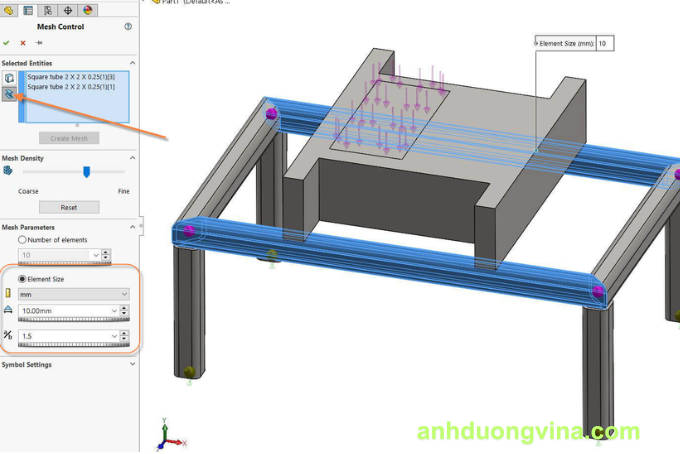

   • Vào tab Simulation trên thanh công cụ, chọn Mesh và sau đó nhấn Mesh Control. Một cửa sổ mới sẽ xuất hiện cho phép bạn điều chỉnh các thiết lập liên quan đến lưới mô phỏng.
3. Chọn Khu Vực Cần Tinh Chỉnh Lưới:
   • Chọn các khu vực trong mô hình mà bạn muốn áp dụng Mesh Control. Bạn có thể chọn các vùng cụ thể hoặc sử dụng công cụ lọc để xác định các khu vực quan trọng.
4. Điều Chỉnh Kích Thước Lưới:
   • Sau khi chọn các khu vực cần thiết, bạn có thể thay đổi kích thước lưới và các thiết lập khác như số lượng phần tử lưới, loại phần tử (tứ diện, lục giác, v.v.) và các tùy chỉnh khác.
5. Áp Dụng Và Kiểm Tra Lưới:
   • Sau khi điều chỉnh, nhấn OK để áp dụng các thay đổi và kiểm tra lại mô phỏng. Bạn có thể chạy thử mô phỏng để đảm bảo rằng lưới được tạo ra phù hợp với yêu cầu của bạn.

4. Kết Luận

Công cụ Mesh Control trong SOLIDWORKS là một công cụ mạnh mẽ cho phép người dùng tối ưu hóa lưới mô phỏng để đạt được độ chính xác cao trong phân tích mà không làm giảm hiệu suất tính toán. Việc sử dụng Mesh Control giúp bạn kiểm soát chi tiết của các khu vực quan trọng, giảm thiểu việc tính toán thừa cho các khu vực không quan trọng và đảm bảo mô phỏng đạt được kết quả chính xác hơn.

Bằng cách sử dụng Mesh Control, bạn có thể tạo ra các lưới tinh vi và hiệu quả hơn, từ đó tối ưu hóa quá trình phân tích trong SOLIDWORKS Simulation, giúp bạn có được các quyết định thiết kế chính xác hơn và tiết kiệm thời gian.
