Công Cụ Horizontal & Vertical Constraint
Công Cụ Horizontal & Vertical Constraint
Bài viết do Kỹ Thuật Công Nghiệp Ánh Dương cung cấp
1. Giới Thiệu
Trong quá trình thiết kế kỹ thuật và kiến trúc, việc kiểm soát vị trí và hướng của các đối tượng là rất quan trọng để đảm bảo tính chính xác và thẩm mỹ của bản vẽ. Kỹ Thuật Công Nghiệp Ánh Dương giới thiệu hai công cụ thiết yếu giúp các kỹ sư và nhà thiết kế duy trì sự chính xác trong việc định hướng các đoạn thẳng: Horizontal Constraint và Vertical Constraint. Bài viết dưới đây sẽ trình bày chi tiết về tính năng, cách sử dụng, cũng như các ứng dụng và lợi ích của hai công cụ này.
2. Công Cụ Horizontal Constraint
Tính Năng
Horizontal Constraint cho phép người dùng ràng buộc một đoạn thẳng nằm ngang theo hệ tọa độ gốc. Đoạn thẳng này có thể là một đoạn thẳng thực hoặc đoạn thẳng ảo được giới hạn bởi hai điểm. Công cụ này đảm bảo rằng đoạn thẳng luôn duy trì hướng ngang, bất kể các thay đổi khác trong bản vẽ.
Các Bước Thao Tác
- Bước 1: Nhấp chọn biểu tượng
trên thanh Constraint.

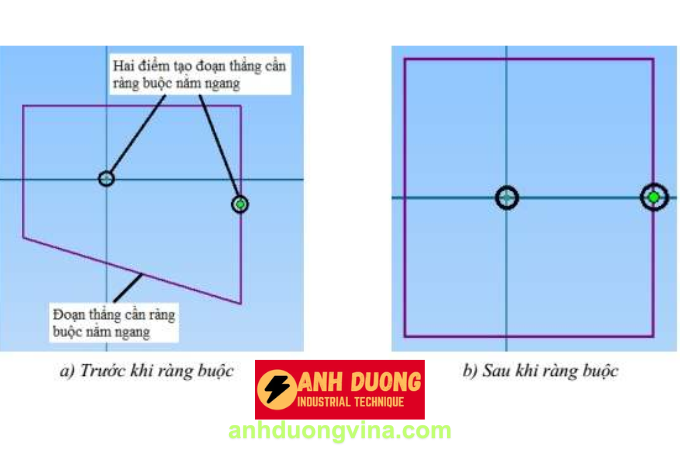

- Bước 2: Chọn đoạn thẳng hoặc hai điểm tạo đoạn thẳng cần ràng buộc nằm ngang. Ta được kết quả như Hình
- Bước 3: Nhấp chuột phải và chọn OK để hoàn tất.
Ứng Dụng của Horizontal Constraint
- Thiết kế kiến trúc: Đảm bảo các thành phần như cửa sổ, cửa ra vào và các đường viền đều nằm ngang, tạo nên sự cân đối và hài hòa cho bản vẽ.
- Kỹ thuật cơ khí: Định vị các bộ phận máy móc theo hướng ngang để đảm bảo hoạt động chính xác và hiệu quả.
- Thiết kế đồ họa: Tạo các yếu tố thiết kế với hướng ngang chính xác trong các bản vẽ kỹ thuật hoặc đồ họa kỹ thuật số.
Lợi Ích của Việc Sử Dụng Horizontal Constraint
- Tính chính xác cao: Đảm bảo các đoạn thẳng luôn nằm ngang một cách chính xác, giúp tránh sai sót trong thiết kế.
- Tiết kiệm thời gian: Giảm thiểu việc phải điều chỉnh thủ công các đoạn thẳng khi thay đổi kích thước hoặc vị trí.
- Tăng tính nhất quán: Giúp duy trì sự đồng nhất trong thiết kế, dễ dàng nhận diện và sửa chữa khi cần thiết.
Mẹo Sử Dụng Horizontal Constraint Hiệu Quả
- Sử dụng khi cần duy trì hướng cố định: Horizontal Constraint không chỉ giữ cho đoạn thẳng nằm ngang mà còn giúp duy trì khoảng cách và vị trí cố định của nó.
- Kết hợp với các ràng buộc khác: Để đạt được thiết kế phức tạp hơn, hãy kết hợp Horizontal Constraint với các ràng buộc như Vertical Constraint hoặc Parallel Constraint.
- Kiểm tra các ràng buộc sau khi áp dụng: Để đảm bảo rằng đoạn thẳng thực sự nằm ngang, hãy sử dụng các công cụ kiểm tra góc trong phần mềm CAD.
3. Công Cụ Vertical Constraint
Tính Năng
Vertical Constraint cho phép người dùng ràng buộc một đoạn thẳng nằm thẳng đứng theo hệ tọa độ gốc. Đoạn thẳng này có thể là một đoạn thẳng thực hoặc đoạn thẳng ảo được giới hạn bởi hai điểm. Công cụ này đảm bảo rằng đoạn thẳng luôn duy trì hướng thẳng đứng, bất kể các thay đổi khác trong bản vẽ.
Các Bước Thao Tác
- Bước 1: Nhấp chọn biểu tượng
trên thanh Constraint.

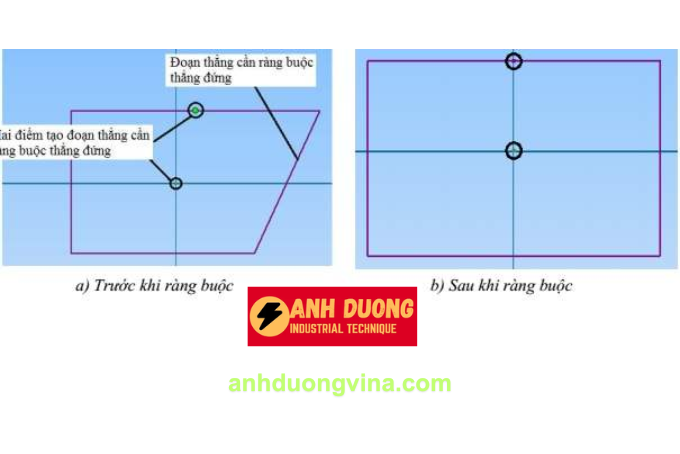

- Bước 2: Chọn đoạn thẳng hoặc hai điểm tạo đoạn thẳng cần ràng buộc nằm thẳng đứng. Ta được kết quả như Hình
- Bước 3: Nhấp chuột phải và chọn OK để hoàn tất.
Ứng Dụng của Vertical Constraint
- Thiết kế kết cấu: Đảm bảo các cột, dầm và các thành phần cấu trúc khác luôn thẳng đứng, tạo nên sự ổn định và chắc chắn cho công trình.
- Kỹ thuật điện: Định vị các dây dẫn hoặc các bộ phận điện khác theo hướng thẳng đứng để tối ưu hóa không gian và hiệu suất hoạt động.
- Thiết kế cơ khí: Tạo các bộ phận máy móc với hướng thẳng đứng chính xác, đảm bảo hoạt động chính xác và giảm thiểu hao mòn.
Lợi Ích của Việc Sử Dụng Vertical Constraint
- Đảm bảo tính chính xác: Giữ cho các đoạn thẳng luôn nằm thẳng đứng một cách chính xác, giúp tránh sai sót trong thiết kế.
- Tăng tính ổn định: Các thiết kế với các thành phần thẳng đứng thường có độ bền và ổn định cao hơn.
- Dễ dàng chỉnh sửa: Khi thay đổi kích thước hoặc vị trí, các đoạn thẳng vẫn duy trì hướng thẳng đứng mà không cần điều chỉnh thủ công.
Mẹo Sử Dụng Vertical Constraint Hiệu Quả
- Sử dụng trong các bản vẽ kỹ thuật số: Khi thiết kế trên phần mềm CAD, Vertical Constraint giúp nhanh chóng thiết lập các đoạn thẳng thẳng đứng mà không cần phải đo đạc thủ công.
- Kết hợp với Horizontal Constraint: Đối với các thiết kế phức tạp, việc kết hợp cả hai ràng buộc này giúp tạo nên các hình dạng chính xác và đồng nhất.
- Kiểm tra các ràng buộc sau khi áp dụng: Để đảm bảo rằng đoạn thẳng thực sự nằm thẳng đứng, hãy sử dụng các công cụ kiểm tra góc trong phần mềm CAD.
4. Kết Luận
Việc sử dụng các công cụ Horizontal Constraint và Vertical Constraint trong thiết kế kỹ thuật và kiến trúc giúp nâng cao độ chính xác và hiệu quả của bản vẽ. Những ràng buộc này không chỉ đảm bảo mối quan hệ hình học giữa các đoạn thẳng mà còn giúp tiết kiệm thời gian và công sức trong quá trình thiết kế. Bằng cách áp dụng đúng cách, bạn có thể tạo ra những bản vẽ chất lượng cao, dễ dàng chỉnh sửa và duy trì tính nhất quán trong toàn bộ dự án.
