Công Cụ Curve From Cross-section Trên Creo Parametric

Trong thiết kế 3D, việc tạo các đường cong chính xác dựa trên các tiết diện của mô hình là rất quan trọng để đảm bảo tính thẩm mỹ và chức năng của sản phẩm. Công cụ Curve From Cross-section trên Creo Parametric cho phép bạn tạo các đường chuẩn bằng cách sử dụng các tiết diện của khối 3D hoặc mặt phẳng trong môi trường vẽ. Bài viết này sẽ hướng dẫn bạn cách sử dụng công cụ này một cách hiệu quả.

1. Giới Thiệu Về Curve From Cross-section

Curve From Cross-section là công cụ trên Creo Parametric cho phép bạn tạo các đường chuẩn dựa trên các tiết diện của mô hình 3D hoặc mặt phẳng trong môi trường vẽ. Công cụ này rất hữu ích trong việc tạo các đường dẫn phức tạp như sweep hoặc swept blend, giúp nâng cao tính linh hoạt và độ chính xác trong thiết kế.

2. Các Bước Sử Dụng Curve From Cross-section

Bước 1: Truy Cập Công Cụ Curve From Cross-section

1. Mở Creo Parametric và tải mô hình 3D bạn đang làm việc.
2. Trên Ribbon, chuyển đến tab Datum.
3. Chọn Curve From Cross-section từ menu Curve trong phần mở rộng Datum. Nếu có nhiều hơn một tiết diện trong phần vẽ, tab CURVE sẽ xuất hiện trên Ribbon.

Bước 2: Chọn Tiết Diện Mong Muốn

1. Chọn hệ tọa độ từ vùng mô hình nếu được yêu cầu.
2. Chọn tiết diện từ menu Cross-section trên Ribbon. Nếu chỉ có một tiết diện trong phần vẽ, đường cong sẽ được tạo tại biên của tiết diện đó.

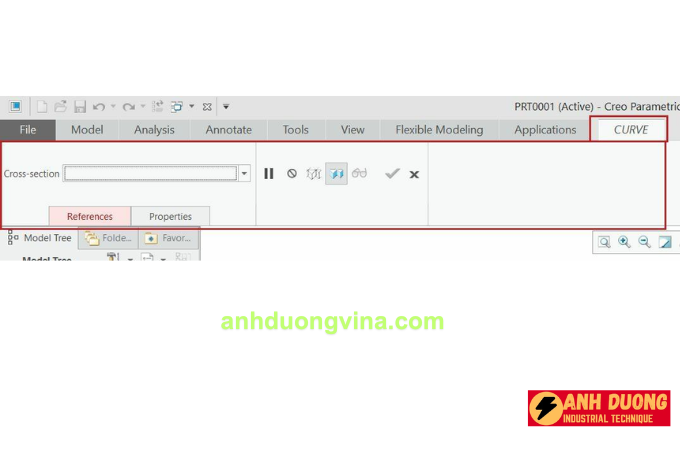

   Hình 32: Tab CURVE Contextual

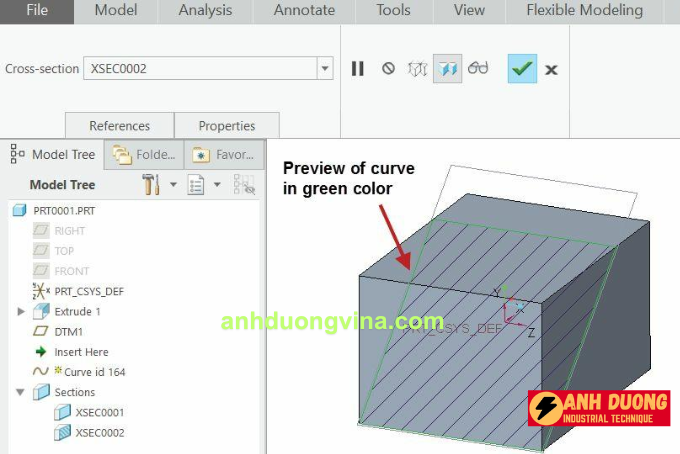

3. Xem trước đường cong được tạo ra từ tiết diện đã chọn.



Bước 3: Xem Trước và Tạo Đường

1. Nhấn OK trên Ribbon để hoàn tất việc tạo đường cong.

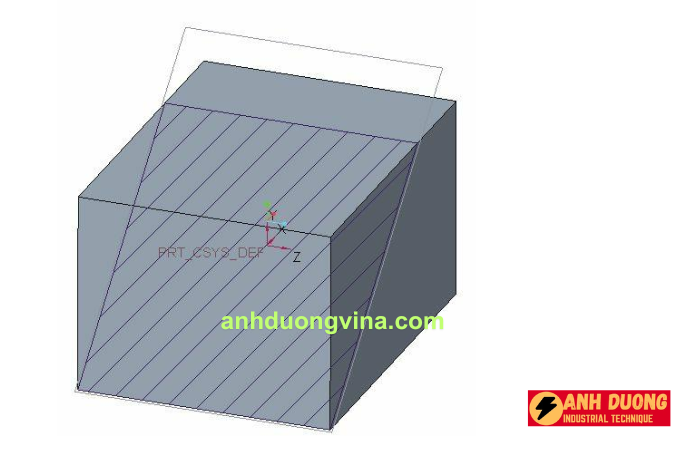

2. Đường cong sẽ được tạo ra dựa trên tiết diện đã chọn.


3. Lưu Ý Khi Sử Dụng Curve From Cross-section

• Đảm Bảo Tiết Diện Chính Xác: Các tiết diện được sử dụng phải chính xác và phù hợp với yêu cầu thiết kế để đường cong đạt được hình dạng mong muốn.
• Chọn Hệ Tọa Độ Phù Hợp: Hệ tọa độ tham chiếu ảnh hưởng đến vị trí và hướng của đường cong, nên lựa chọn hệ tọa độ phù hợp với mô hình.
• Kiểm Tra Kết Quả: Sau khi tạo đường cong, hãy kiểm tra lại để đảm bảo độ chính xác và tính thẩm mỹ của đường.

4. Kết Luận

Công cụ Curve From Cross-section trên Creo Parametric là một công cụ mạnh mẽ giúp bạn tạo ra các đường cong chính xác dựa trên các tiết diện của mô hình 3D hoặc mặt phẳng trong môi trường vẽ. Bằng cách tuân theo các bước hướng dẫn trên, bạn có thể dễ dàng tạo và điều chỉnh các đường cong phù hợp với yêu cầu thiết kế của mình, nâng cao tính chính xác và hiệu quả trong quá trình thiết kế và gia công CNC.
