Chi tiết lệnh LAYOFF, LAYON trong AutoCAD

Hướng dẫn chi tiết lệnh LAYOFF, LAYON trong AutoCAD

AutoCAD là phần mềm thiết kế được sử dụng rộng rãi trong nhiều lĩnh vực kỹ thuật. Các lệnh quản lý hiển thị layer như LAYOFF, LAYON là những công cụ quan trọng giúp tối ưu hóa quy trình làm việc. Dưới đây là hướng dẫn chi tiết và các tình huống sử dụng từng lệnh.

1. Lệnh LAYOFF – Tắt hiển thị layer trong AutoCAD

Công dụng của lệnh LAYOFF:

• LAYOFF được sử dụng để tắt nhanh hiển thị của một hoặc nhiều layer trong bản vẽ, giúp loại bỏ các đối tượng không cần thiết khỏi màn hình mà không cần xóa chúng.

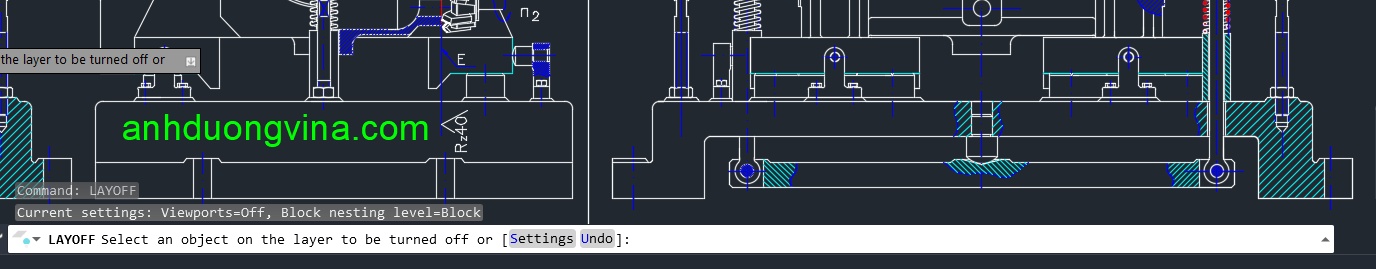

Cách sử dụng lệnh LAYOFF:

• Nhập lệnh LAYOFF và nhấn Enter.
• Chọn đối tượng thuộc layer mà bạn muốn tắt. Tất cả các đối tượng thuộc layer đó sẽ bị ẩn khỏi màn hình.

Tình huống sử dụng:

• Khi bạn muốn chỉnh sửa bản vẽ và cần loại bỏ các chi tiết rườm rà để dễ tập trung vào một phần cụ thể.
• Khi kiểm tra bản vẽ để tránh sự lộn xộn từ nhiều layer khác nhau.

Lưu ý: Layer bị tắt không bị xóa khỏi bản vẽ, chỉ tạm thời không hiển thị. Bạn có thể bật lại layer này bằng lệnh LAYON.

2. Lệnh LAYON – Hiển thị lại tất cả các layer đã tắt

Công dụng của lệnh LAYON:

• LAYON được dùng để bật lại toàn bộ các layer đã bị tắt trong quá trình làm việc, giúp khôi phục bản vẽ về trạng thái hiển thị đầy đủ.

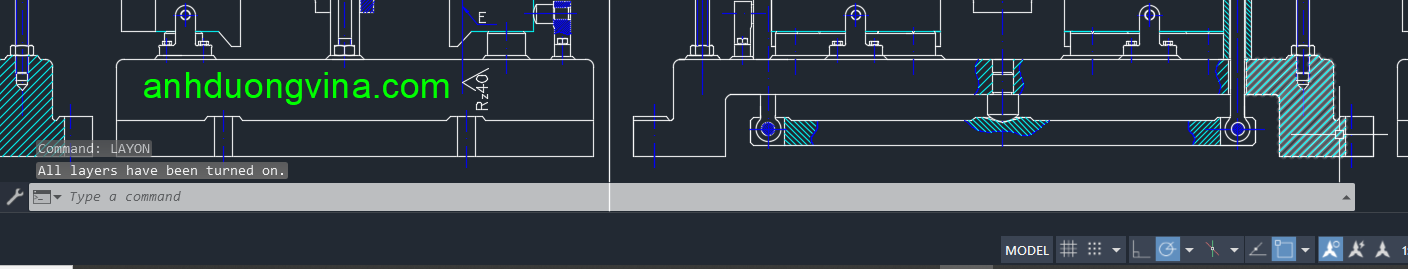

Cách sử dụng lệnh LAYON:

• Gõ lệnh LAYON và nhấn Enter.
• Tất cả các layer đã bị tắt trước đó sẽ được hiển thị lại trên màn hình.

Tình huống sử dụng:

• Khi bạn đã hoàn thành công việc cần tập trung vào một số layer nhất định và muốn xem lại toàn bộ bản vẽ.
• Khi bạn cần kiểm tra hoặc in bản vẽ đầy đủ tất cả các chi tiết đã có trong các layer.

Lưu ý: Lệnh này hiển thị tất cả các layer, kể cả các layer đã bị tắt bằng lệnh LAYISO hoặc LAYOFF.
