Chi Tiết Cách Tìm Vị Trí Miệng Phun Tốt Nhất Trên Creo Parametric

Miệng phun đóng vai trò quan trọng trong quá trình ép phun nhựa, giúp dòng nhựa lỏng điền đầy lòng khuôn một cách hiệu quả. Dưới đây là các bước thực hiện để tìm vị trí miệng phun tối ưu trên phần mềm Creo Parametric.

1. Các Bước Thực Hiện Trên Phần Mềm Creo Parametric

Bước 1: Mở Chi Tiết Cần Thực Hiện Phân Tích

1. Khởi động Creo Parametric và mở file chi tiết cần phân tích trong môi trường Part (ví dụ: Chi tiết GUARD).

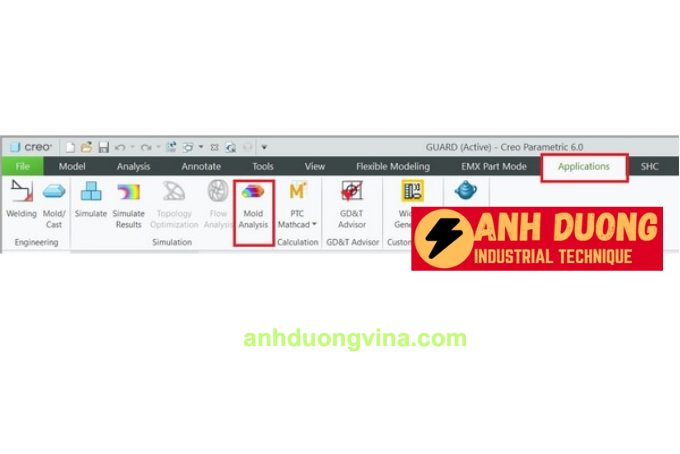

Bước 2: Truy Cập Mold Analysis

1. Trên thanh menu chính, chọn Applications.
2. Chọn Mold Analysis để mở công cụ phân tích khuôn mẫu.

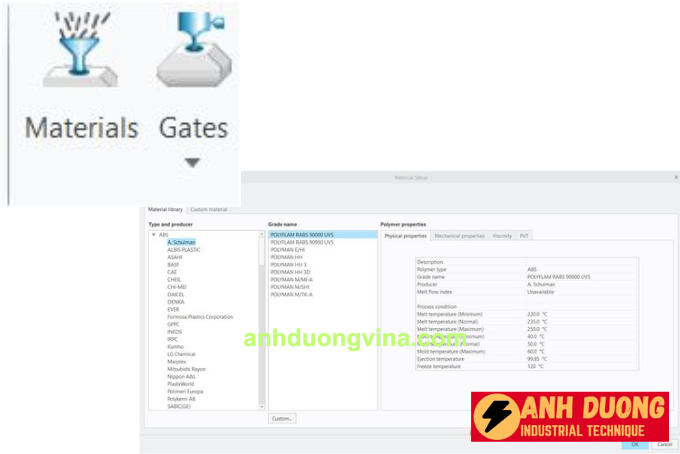

Bước 3: Chọn Vật Liệu Nhựa Cho Chi Tiết

1. Trong cửa sổ Mold Analysis, chọn Materials.
2. Thêm vật liệu nhựa phù hợp cho chi tiết và nhấn OK để xác nhận.

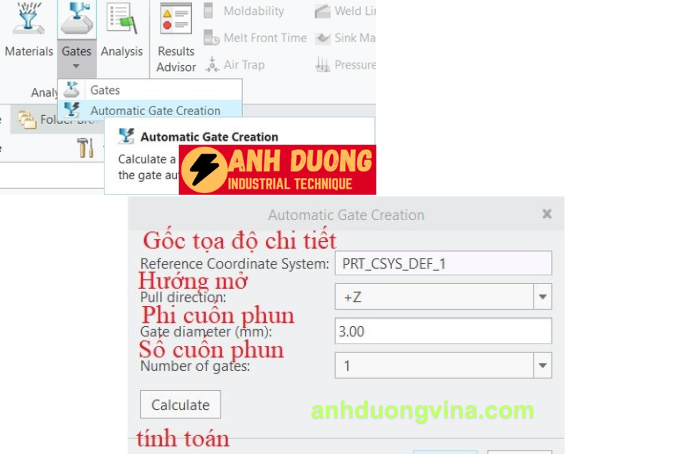

Bước 4: Tạo Miệng Phun Tự Động

1. Chọn Gates từ thanh công cụ.
2. Chọn Automatic Gate Creation để mở hộp thoại tạo miệng phun tự động.

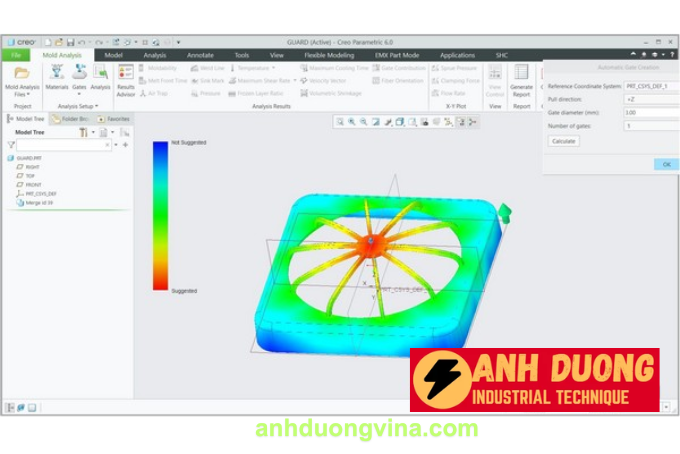

Bước 5: Tính Toán và Xem Kết Quả

1. Nhấn Calculate để tiến hành phân tích.
2. Kết quả sẽ hiển thị các vị trí miệng phun được đề xuất:
   • Suggested: Vị trí khuyên dùng.
   • Not Suggested: Vị trí không khuyên dùng.

2. Lưu Ý Khi Chọn Miệng Phun

• Phân Tích CAE: Kết quả phân tích từ CAE là cơ sở để chọn miệng phun, nhưng không phải là yếu tố duy nhất.
• Yếu Tố Thêm: Loại khuôn, cách bố trí, và tính thẩm mỹ cũng ảnh hưởng đến việc lựa chọn vị trí miệng phun.

3. Kết Luận

Việc tìm vị trí miệng phun tối ưu trên Creo Parametric không chỉ dựa vào phân tích kỹ thuật mà còn cần cân nhắc các yếu tố thực tế khác. Áp dụng đúng các bước hướng dẫn trên sẽ giúp bạn thiết kế khuôn mẫu hiệu quả, đảm bảo chất lượng sản phẩm cuối cùng.
