Trong AutoCAD, lệnh DT (DText) là một công cụ quan trọng để viết chữ trên bản vẽ. Lệnh này giúp ghi chú, thuyết minh hoặc bổ sung các thông tin quy định một cách dễ dàng, tường minh. Dưới đây là hướng dẫn chi tiết về cách sử dụng lệnh DText để thêm nội dung văn bản vào bản vẽ của bạn.

1. Tác dụng của lệnh DT (DText) trong AutoCAD

Lệnh DT (viết tắt của DText) được sử dụng để viết các đoạn văn bản ngắn, thường là các chú thích đơn giản, vào bản vẽ AutoCAD. So với MText, lệnh DText dễ thao tác và phù hợp khi bạn cần ghi chú nhanh các đoạn văn bản riêng biệt tại nhiều vị trí khác nhau trong bản vẽ. Văn bản tạo bởi DT có thể được định dạng về font chữ, kích thước, màu sắc, và căn chỉnh, giúp bản vẽ trở nên rõ ràng và chuyên nghiệp hơn.

2. Các bước sử dụng lệnh DText để viết chữ trong AutoCAD

Dưới đây là các bước chi tiết để tạo văn bản bằng lệnh DText:

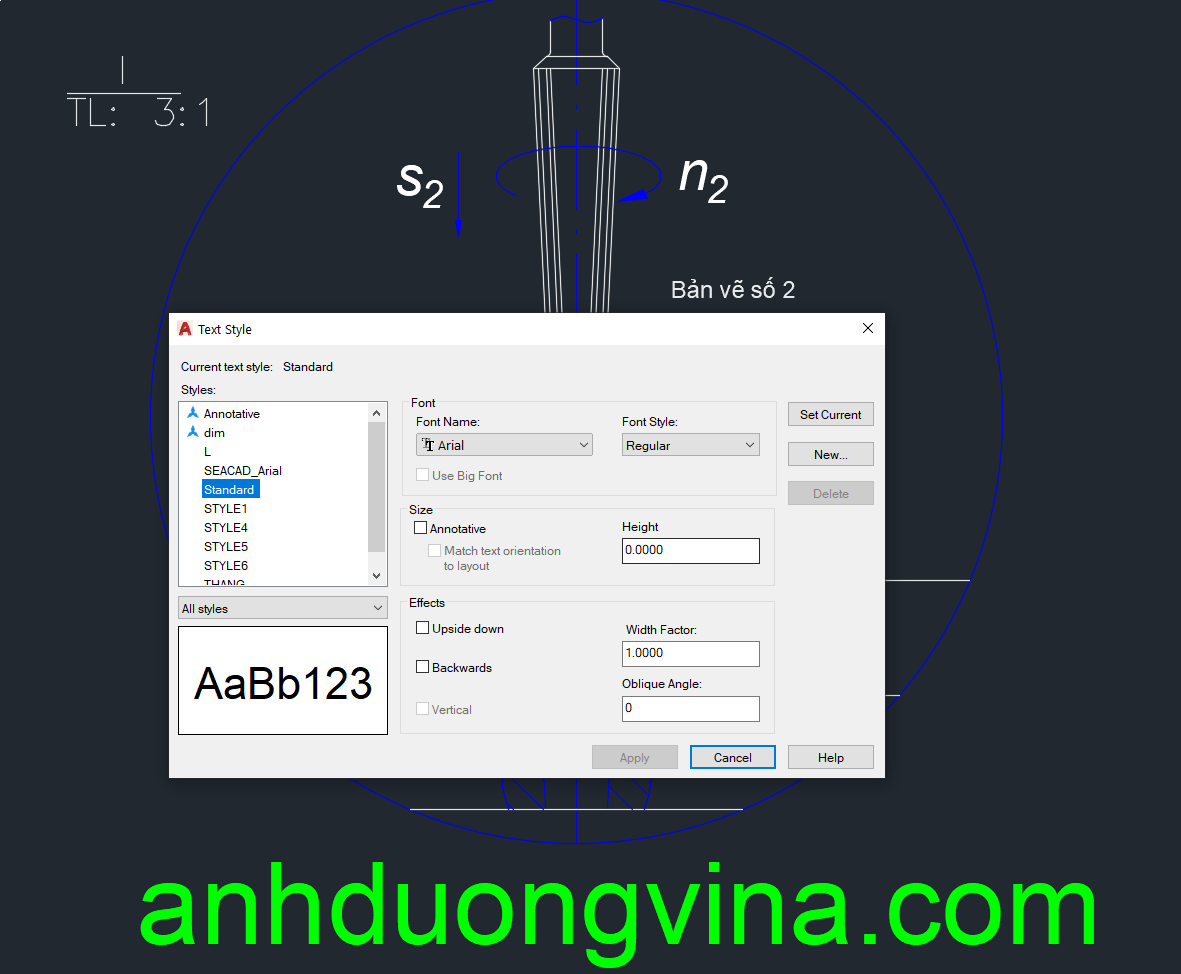

Bước 1: Thiết lập các thuộc tính chữ thông qua bảng Text Style.

• Nhập lệnh ST và nhấn Enter để mở hộp thoại Text Style Manager.

• Trong hộp thoại này, bạn có thể chọn font chữ, chiều cao mặc định và các thuộc tính khác của văn bản. Thiết lập này sẽ ảnh hưởng đến tất cả các đoạn văn bản sử dụng DText.

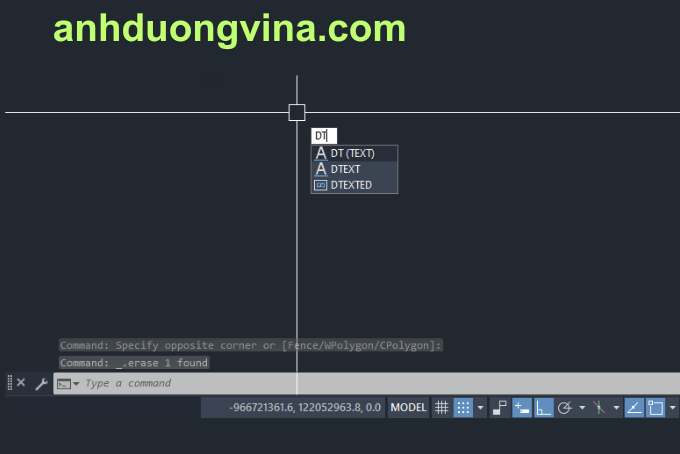

Bước 2: Nhập lệnh DT và nhấn Enter để kích hoạt lệnh DText.

Bước 3: Chọn vị trí bắt đầu viết chữ bằng cách nhấp chuột tại điểm muốn đặt văn bản. Bạn sẽ được yêu cầu nhập chiều cao chữ (trừ khi bạn đã bật tính năng Annotative để tự động điều chỉnh chiều cao).

Bước 4: Nhập góc nghiêng của chữ. Bạn có thể để giá trị mặc định (0 độ) để chữ nằm ngang, hoặc nhập góc khác nếu muốn văn bản nghiêng theo một hướng nhất định.

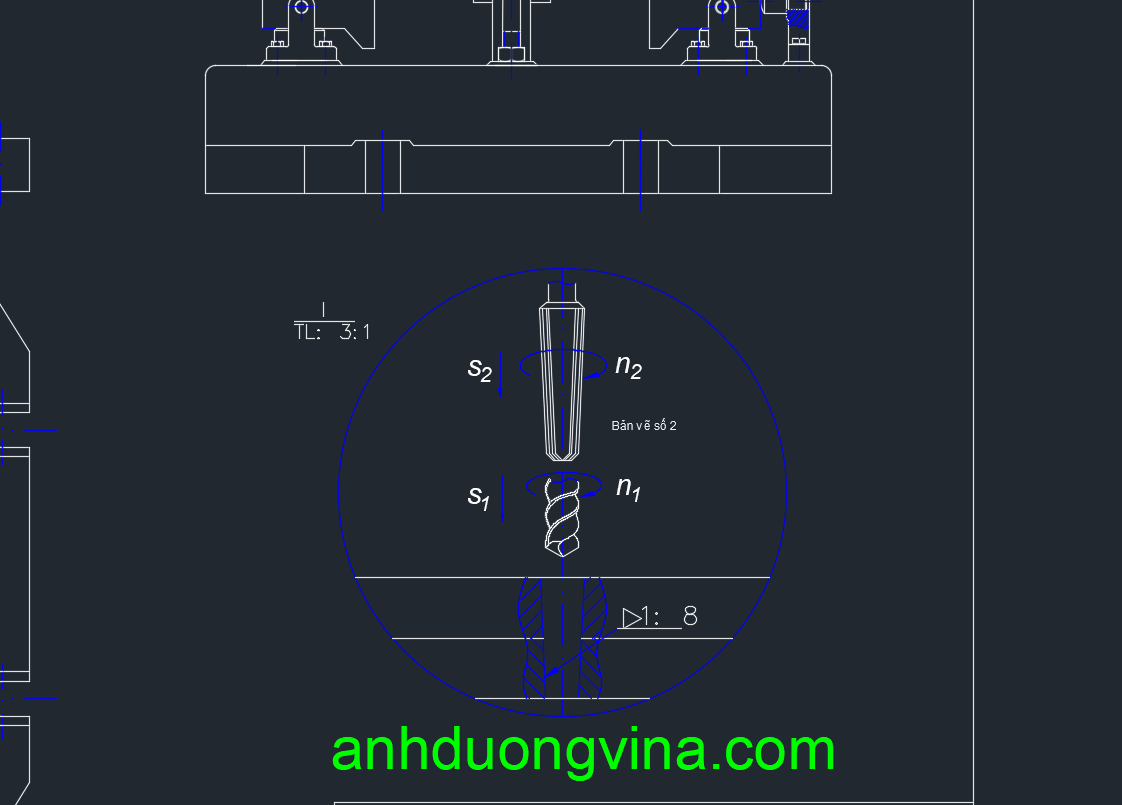

Bước 5: Nhập nội dung văn bản mà bạn muốn hiển thị. Sau khi hoàn tất, nhấn Enter để kết thúc và văn bản sẽ được thêm vào vị trí bạn đã chọn.

3. Ứng dụng của lệnh DT trong AutoCAD

Lệnh DT phù hợp để tạo các đoạn văn bản ngắn, cần đặt tại nhiều vị trí khác nhau trong bản vẽ. Với khả năng tùy chỉnh nhanh chóng, bạn có thể dùng lệnh này để:

• Ghi chú các chi tiết: Ghi chú ngắn gọn về các chi tiết trong bản vẽ, chẳng hạn như tên chi tiết, số lượng hoặc mã số.
• Thêm nhãn cho các thành phần: Lệnh DT giúp thêm nhãn dễ dàng và không cần tạo khung văn bản như MText.
• Diễn giải thông tin trên bản vẽ: Lệnh này hữu ích cho các chú thích đơn giản hoặc nội dung không cần định dạng phức tạp.

4. Mẹo tối ưu khi sử dụng lệnh DText

• Thiết lập thuộc tính chữ trước khi viết: Thiết lập trong Text Style sẽ giúp văn bản có sự đồng nhất về font chữ và kích thước trên bản vẽ.
• Sử dụng Annotative Text cho chiều cao tự động: Khi dùng tính năng Annotative, văn bản sẽ tự động điều chỉnh chiều cao theo tỷ lệ của bản vẽ, giúp bạn không cần điều chỉnh lại khi phóng to hay thu nhỏ.
• Kết hợp DText và MText tùy theo nhu cầu: Với các đoạn văn bản ngắn và đơn giản, lệnh DText là lựa chọn tốt. Tuy nhiên, nếu cần tạo văn bản có định dạng phức tạp, bạn nên sử dụng lệnh MText.

5. Kết luận

Lệnh DT (DText) là công cụ hữu ích để tạo văn bản nhanh chóng trong AutoCAD. Bằng cách nắm rõ các bước trên, bạn sẽ có thể thao tác dễ dàng, giúp bản vẽ trở nên rõ ràng và đầy đủ thông tin hơn. Chúc các bạn thành công trong việc sử dụng lệnh DText để nâng cao hiệu quả thiết kế trên AutoCAD!
