Cách Thiết Lập gốc tọa độ tham chiếu tùy chỉnh trong SolidWorks

Trong quá trình làm việc với SolidWorks, hệ tọa độ tham chiếu (Coordinate System) đóng vai trò quan trọng trong việc đo đạc, tính toán hoặc kiểm tra trọng tâm của mô hình. Ngoài ra, hệ tọa độ này còn hỗ trợ hiệu quả khi bạn cần xuất mô hình 3D ra các định dạng file trung gian như .x_t, .STEP, .IGES,…

Dưới đây là hướng dẫn chi tiết cách tạo và sử dụng Coordinate System trong môi trường Part và Assembly.

1. Hướng dẫn tạo coordinate system

Bước 1: Truy cập lệnh coordinate system

• Trong môi trường Assembly:

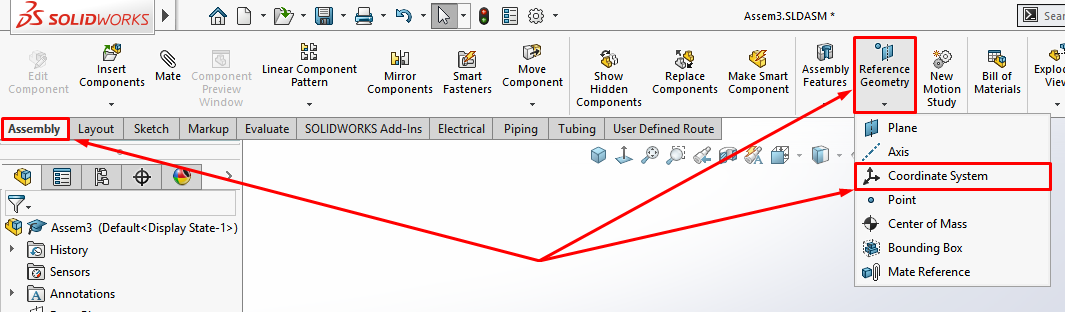

  Vào Assembly ➜ Reference Geometry ➜ Coordinate System.
• Trong môi trường Part:

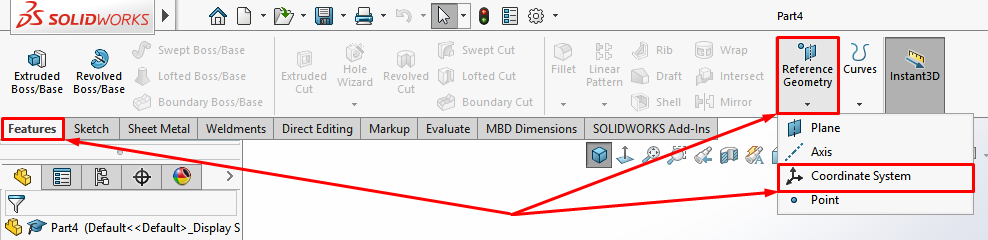

  Vào Features ➜ Reference Geometry ➜ Coordinate System.

Bước 2: Xác định vị trí đặt hệ tọa độ

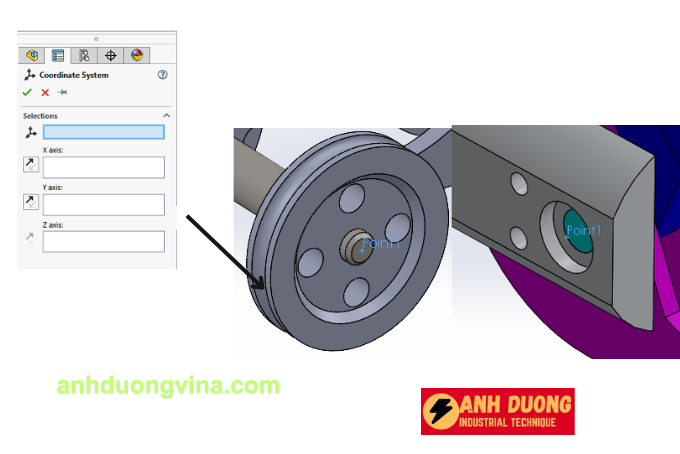

• Chọn một điểm hoặc đỉnh bất kỳ trên mô hình để làm gốc tọa độ.
• Lưu ý: Nếu cần đặt tọa độ ở một vị trí đặc biệt không có sẵn điểm, bạn có thể tạo thêm một Point trước.
  • Để tạo Point: Vào Reference Geometry ➜ Point.

Bước 3: Định hướng các trục tọa độ

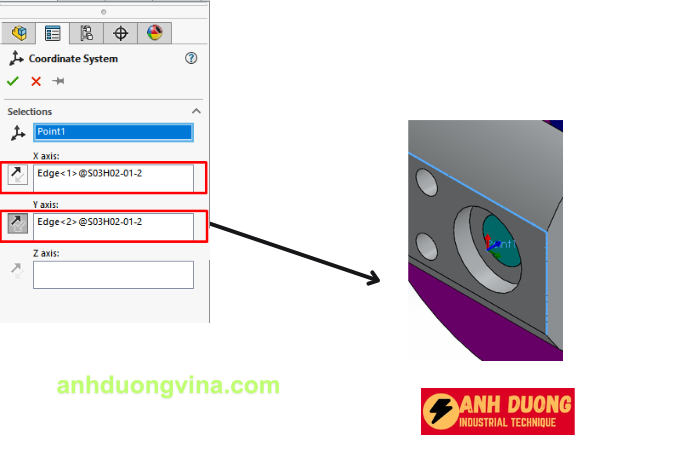

• Chọn hướng cho các trục Ox, Oy, Oz bằng cách chọn các cạnh hoặc mặt phẳng phù hợp trên mô hình.
• Thông thường, chỉ cần xác định hướng của một hoặc hai trục, trục còn lại sẽ tự động được định hướng.

Lưu ý: Sau khi hoàn thành, hệ tọa độ sẽ xuất hiện trong FeatureManager. Bạn có thể chỉnh sửa lại bất kỳ lúc nào bằng cách nhấp chuột phải vào Coordinate System và chọn Edit Feature.

2. Ứng dụng của coordinate system

Sử dụng trong đo đạc (Measure)

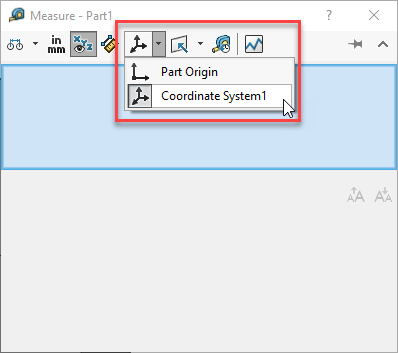

• Hệ tọa độ tùy chỉnh cho phép đo chính xác khoảng cách, góc hoặc các vị trí tương đối trên mô hình.

Kiểm tra trọng tâm (Mass Properties)

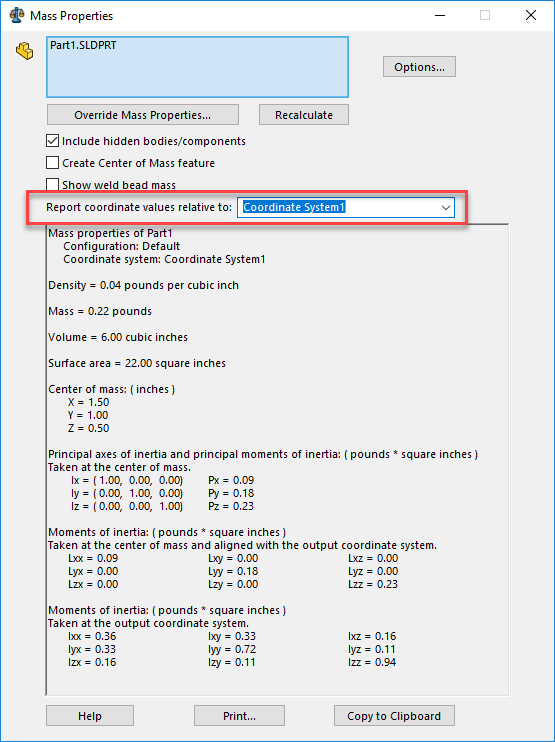

• Sử dụng hệ tọa độ tham chiếu để xác định trọng tâm, khối lượng và thể tích của mô hình hoặc cụm lắp ráp.

Xuất mô hình 3D

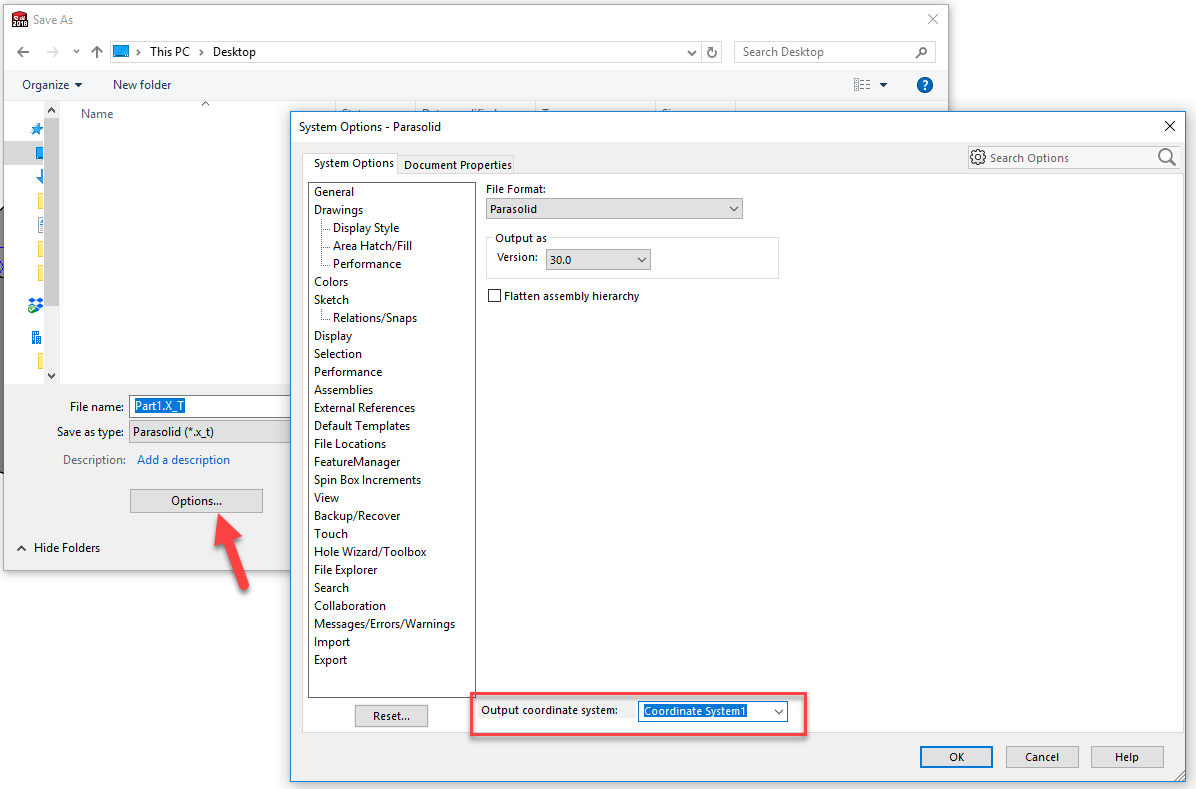

• Khi xuất mô hình sang các định dạng file trung gian (.STEP, .IGES, .x_t), bạn có thể chọn sử dụng hệ tọa độ tham chiếu để đảm bảo tính chính xác và đáp ứng yêu cầu kỹ thuật.

3. Lưu ý khi sử dụng coordinate system

• Chỉ tạo khi cần thiết: Tạo quá nhiều hệ tọa độ có thể làm phức tạp mô hình không cần thiết.
• Kiểm tra kỹ trước khi sử dụng: Đảm bảo các trục tọa độ được định hướng đúng để tránh sai sót khi đo đạc hoặc xuất file.
• Tùy chỉnh dễ dàng: Bạn có thể chỉnh sửa hướng và vị trí của hệ tọa độ bất kỳ lúc nào.

4. Kết luận

Coordinate System là một công cụ hữu ích trong SolidWorks, giúp bạn thực hiện các phép đo, kiểm tra trọng tâm và xuất file một cách chính xác. Với quy trình tạo đơn giản và nhiều ứng dụng thực tế, đây là tính năng không thể thiếu để tối ưu hóa quy trình thiết kế và sản xuất. Hãy thử áp dụng ngay để cải thiện hiệu quả công việc của bạn!
