Cách tạo ren chuẩn NPT trong SolidWorks

Bạn đã từng thấy dòng “Thể tích thực: 500ml” trên nhãn chai nước hay ống nghiệm? Bạn thắc mắc làm thế nào để đo đạc chính xác như vậy? Trong bài viết này, anhduongvina.com sẽ hướng dẫn bạn cách tạo ren chuẩn NPT (National Standard Pipe Thread) trong SolidWorks, giúp bạn mô hình hóa các ren ống có hình dạng phức tạp một cách chính xác

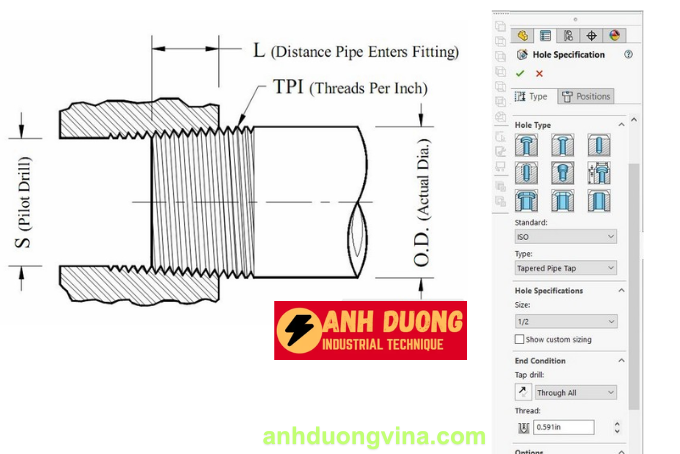

1. Tại sao phải tạo ren chuẩn NPT trên SolidWorks

Việc tạo ren chuẩn NPT là rất quan trọng trong thiết kế các sản phẩm liên quan đến ống côn tiêu chuẩn quốc gia. Ren chuẩn này đảm bảo tính tương thích và độ chính xác khi lắp ráp các bộ phận, đặc biệt trong ngành cơ khí và xây dựng. Khi làm việc với các file trung gian như .stl hoặc .step, việc điều chỉnh hướng nhìn ISO cũng rất cần thiết để đảm bảo các thông số kỹ thuật chính xác.

2. Hướng dẫn tạo ren chuẩn NPT trong SolidWorks

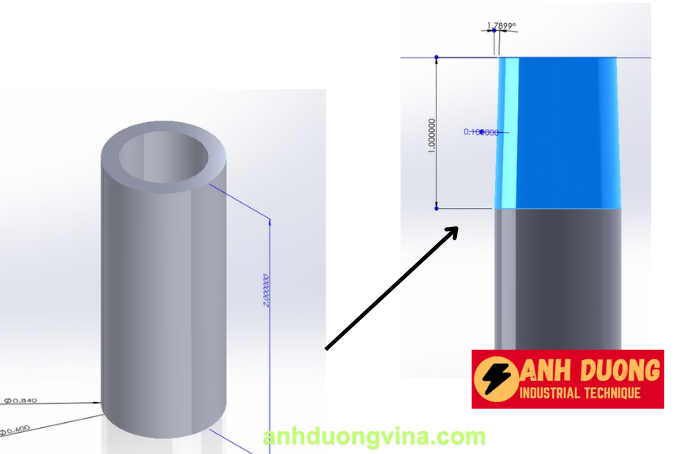

Bước 1: Tạo đế hình trụ cho ren

1. Mở một file Part mới trong SolidWorks.
2. Sử dụng lệnh Extruded Boss/Base để tạo đế hình trụ với đường kính ngoài phù hợp với kích thước ren NPT mong muốn.
   • Ví dụ: Đối với ren NPT ½ inch, đường kính ngoài của đế là 0,840 inch.

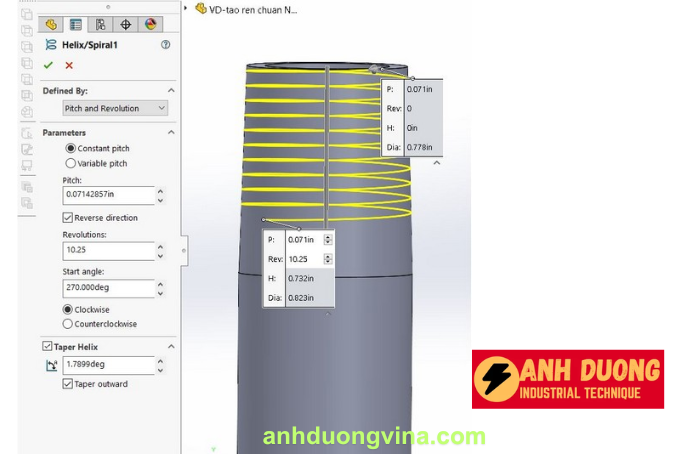

Bước 2: Tạo đường cong helix cho ren

1. Chọn mặt trụ vừa tạo.
2. Vào Insert ➜ Curve ➜ Helix and Spiral.
3. Nhập các thông số sau:
   • Type: Helix
   • Pitch: 1/14 inch (vì ren ½ inch có số ren trên inch là 14, tức là bước ren là 0,07142857 inch).
   • Revolution: Chọn số vòng mình mong muốn.
   • Taper: Kích hoạt Taper Helix và đặt góc côn là 1.78990 độ.
   • Direction: Chọn hướng cắt phù hợp (cắt ra ngoài hoặc vào trong).

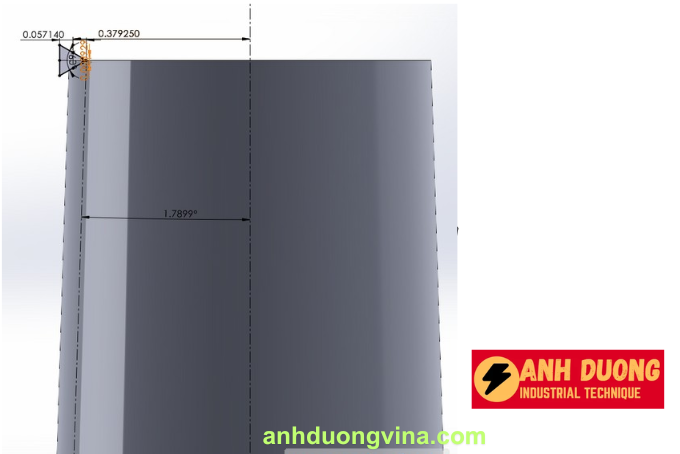

Bước 3: Tạo công cụ cắt ren

1. Vẽ một hình tam giác để làm biên dạng cắt ren:
   • Góc giữa các cạnh tam giác là 60 độ.
   • Tạo một điểm ở trung điểm của một trong hai cạnh bằng nhau.
   • Tạo một trục tham chiếu tại trục xoay của khối trụ.
2. Đặt khoảng cách giữa đường tham chiếu và điểm vừa tạo bằng 1/2 đường kính bước ren ngoài (E0), ví dụ 0,379215 inch đối với ren ½ inch.
3. Đặt chiều cao của ren theo bảng kích thước chuẩn NPT là 0,05714 inch.
4. Vẽ đoạn chân ren bằng bước ren chia cho 8, tức là 0,00893 inch.

Bước 4: Tạo biên dạng ren bằng lệnh Swept Cut

1. Sử dụng lệnh Swept Cut:
   • Chọn hình tam giác làm biên dạng cắt.
   • Chọn đường helix đã tạo làm đường dẫn cắt.

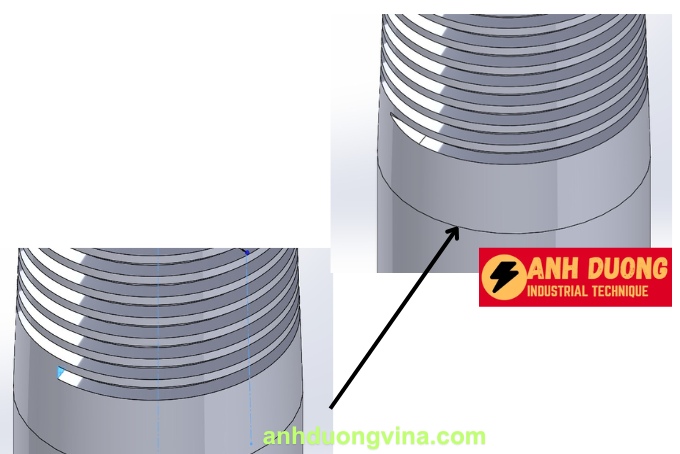

Bước 5: Hoàn thiện ren

1. Tô sáng mặt dưới của trụ.
2. Sử dụng lệnh Convert Entities để chuyển các đường viền cần thiết.
3. Sử dụng lệnh Extruded Cut để cắt qua phần đế, tạo hình ren hoàn chỉnh.

3. Lưu ý khi tạo ren chuẩn NPT

• Tham khảo bảng kích thước chuẩn: Luôn sử dụng bảng kích thước ren NPT chuẩn để đảm bảo độ chính xác.
• Kiểm tra mô hình: Sau khi tạo ren, kiểm tra lại các thông số kỹ thuật và hình dạng để đảm bảo đáp ứng yêu cầu.
• Sử dụng template: Để tiết kiệm thời gian, bạn có thể lưu lại các thiết lập này dưới dạng template cho các dự án tiếp theo.

4. Kết luận

Việc tạo ren chuẩn NPT trong SolidWorks là một kỹ năng quan trọng giúp bạn thiết kế các sản phẩm liên quan đến ống côn một cách chính xác và chuyên nghiệp. Bằng cách làm theo các bước hướng dẫn trên, bạn có thể dễ dàng mô hình hóa các ren ống phức tạp, đảm bảo tính tương thích và hiệu quả trong quá trình sản xuất.

Chúc các bạn thành công!
