Cách Tạo Đơn Vị Cho DIM kích thước Trong AutoCAD

I. Cách Tạo Đơn Vị Cho DIM kích thước Trong AutoCAD

Bài viết này sẽ hướng dẫn bạn cách đặt đơn vị khi đo kích thước cấu kiện trong AutoCAD để đảm bảo tính chính xác và rõ ràng trong bản vẽ.

1. Vấn Đề Thường Gặp

Trong quá trình trình bày bản vẽ, không phải lúc nào đơn vị mi-li-mét (mm) cũng được sử dụng để thể hiện kích thước. Tùy thuộc vào lĩnh vực và mục đích sử dụng, bạn có thể cần nhập số đo vật thể theo đơn vị mét (m) hoặc cen-ti-mét (cm). Để tránh nhầm lẫn về kích thước, việc hiển thị đơn vị phía sau số đo là rất quan trọng.

2. Cách Xử Lý

Để hiển thị đơn vị phía sau kích thước, bạn có thể làm theo các bước sau:

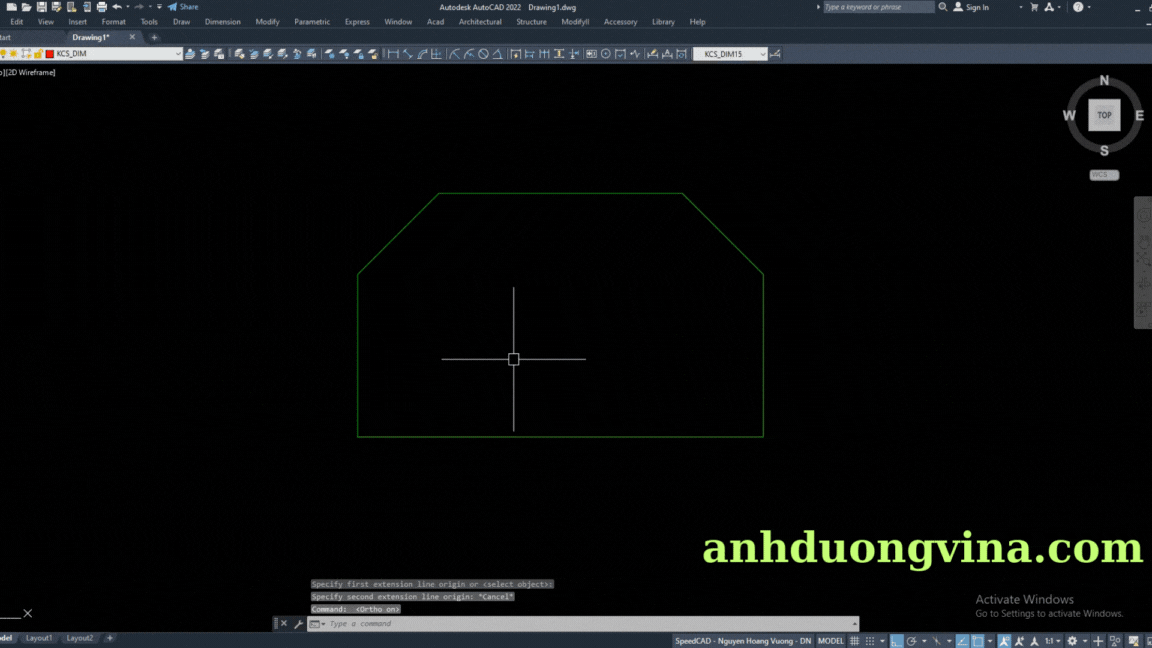

Bước 1: Khởi động lệnh DIMPOST

• Nhập lệnh DIMPOST vào thanh lệnh và nhấn Enter.

Bước 2: Nhập đơn vị cần hiển thị

• Sau khi gõ lệnh, bạn sẽ được yêu cầu nhập đơn vị mà bạn muốn hiển thị. Bạn có thể nhập “m” cho mét, “cm” cho cen-ti-mét hoặc “mm” cho mi-li-mét.

Bước 3: Tiến hành Dim kích thước

• Sau khi đã nhập đơn vị, bạn có thể sử dụng các lệnh dim như DIMLINEAR, DIMANGULAR, hoặc các lệnh dim khác để đo kích thước cho cấu kiện. Đơn vị mà bạn đã nhập sẽ tự động hiển thị phía sau kích thước.

3. Lưu Ý Khi Sử Dụng

• Kiểm Tra Kết Quả: Sau khi dim xong, hãy kiểm tra lại để đảm bảo rằng đơn vị hiển thị đúng theo yêu cầu.
• Thay Đổi Đơn Vị: Nếu bạn muốn thay đổi đơn vị hiển thị cho các kích thước khác nhau, bạn có thể lặp lại các bước trên để cập nhật đơn vị theo nhu cầu.
• Chọn Đơn Vị Phù Hợp: Tùy thuộc vào đối tượng và mục đích sử dụng của bản vẽ, hãy chọn đơn vị phù hợp để tránh gây hiểu lầm.

II. Kết Luận

Việc tạo đơn vị cho kích thước trong AutoCAD là cần thiết để đảm bảo tính chính xác và rõ ràng trong bản vẽ. Bằng cách thực hiện các bước trên, bạn có thể dễ dàng điều chỉnh đơn vị cho các kích thước khác nhau và làm cho bản vẽ của bạn trở nên chuyên nghiệp hơn.
