Cách Dim kích thước Nhanh Trong AutoCAD

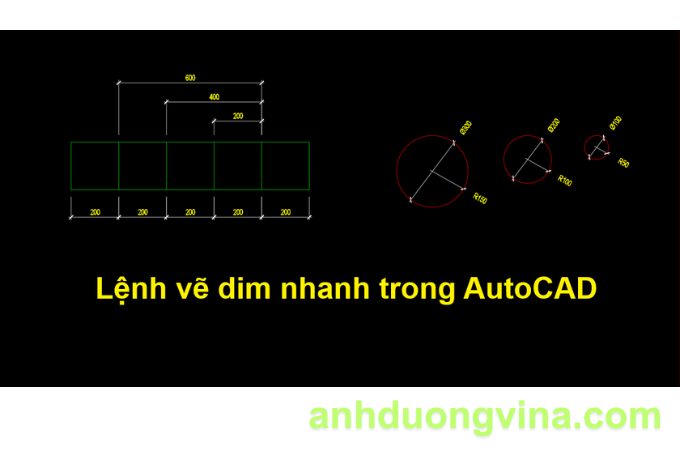

I. Cách Dim kích thước Nhanh Trong AutoCAD

Bài viết này sẽ hướng dẫn bạn cách vẽ dim nhanh hàng loạt trong AutoCAD, một kỹ thuật hữu ích cho việc đo kích thước trên bản vẽ kỹ thuật.

1. Tầm Quan Trọng Của Dim Trong Bản Vẽ

Dim kích thước là một phần không thể thiếu trong bất kỳ bản vẽ kỹ thuật nào. Khi làm việc với các chi tiết lớn, việc dim nhanh và chính xác sẽ giúp tiết kiệm thời gian và tăng tính chuyên nghiệp cho bản vẽ.

2. Sử Dụng Lệnh QDIM

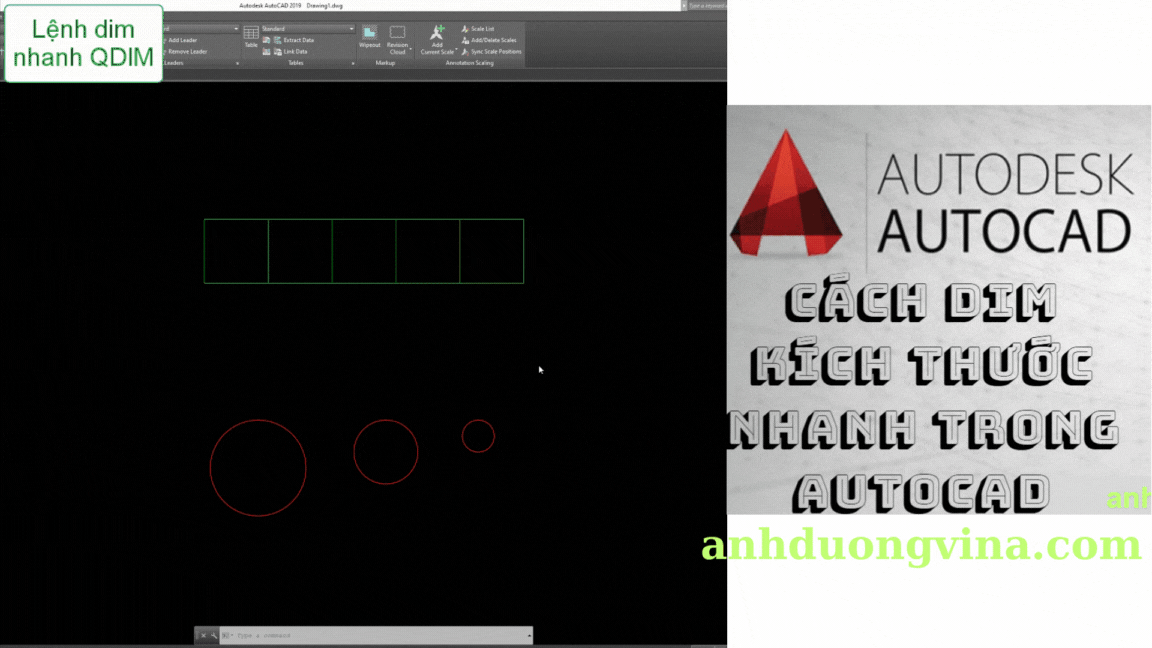

Lệnh QDIM (Quick Dimension) cho phép bạn tạo dim nhanh chóng và hiệu quả. Dưới đây là hướng dẫn từng bước:

Bước 1: Khởi Động Lệnh

• Nhập QDIM vào thanh lệnh và nhấn Enter hoặc Space để thực thi lệnh.

Bước 2: Chọn Đối Tượng Cần Dim

• Quét chọn các đối tượng mà bạn muốn dim. Bạn có thể chọn nhiều đối tượng cùng một lúc.

Bước 3: Chọn Kiểu Dim

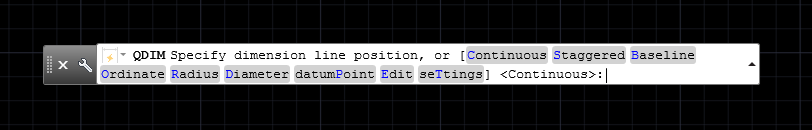

• Dòng nhắc lệnh sẽ xuất hiện cho phép bạn chọn kiểu dim phù hợp với nhu cầu của bạn. Một số kiểu dim phổ biến bao gồm:
  • Continuous: Dim liên tục các khoảng nhỏ trên một đường thẳng.
  • Baseline: Các đường dim có chung điểm gốc, cách nhau bằng một đoạn bằng nhau.
  • Radius: Dim bán kính của đường tròn.
  • Diameter: Dim đường kính của đường tròn.

Bước 4: Chọn Hướng Triển Khai Dim

• Sau khi chọn kiểu dim, bạn cần chọn hướng để triển khai dim và hoàn tất lệnh.

3. Lợi Ích Của Việc Sử Dụng Lệnh QDIM

• Tiết Kiệm Thời Gian: Bạn có thể dim hàng loạt một cách nhanh chóng mà không cần phải thao tác thủ công từng dim.
• Dễ Dàng Tùy Chỉnh: QDIM cho phép bạn linh hoạt trong việc chọn kiểu dim và hướng triển khai.

II. Kết Luận

Với lệnh QDIM, việc dim nhanh hàng loạt trong AutoCAD trở nên dễ dàng và hiệu quả hơn bao giờ hết. Hãy thử nghiệm với lệnh này để cải thiện tốc độ và chất lượng bản vẽ của bạn.
