Cách Chuyển Đổi Tệp Từ Revit Sang Inventor

1. Giới Thiệu Chung

Revit và Inventor là hai trong những phần mềm thiết kế 3D hàng đầu trong lĩnh vực xây dựng và kỹ thuật cơ khí. Revit chủ yếu được sử dụng trong xây dựng kiến trúc, kỹ thuật kết cấu và hệ thống cơ điện, trong khi Inventor tập trung vào thiết kế cơ khí, sản xuất và mô phỏng. Khi làm việc trên các dự án phức tạp, việc cộng tác để tạo ra mô hình giữa hai nền tảng này trở thành một phần quan trọng của quy trình làm việc.

Trong các bài viết trước, anhduongvina.com đã giới thiệu các cách để chuyển đổi mô hình từ Inventor sang Revit. Trong bài viết này, chúng ta sẽ cùng nhau tìm hiểu về hai cách để đưa mô hình từ Revit vào Inventor, giúp bạn tối ưu hóa quá trình làm việc và tăng cường hiệu suất.

2. Chuyển Đổi Tệp Tin Từ Revit Sang Inventor

Khi bạn có nhu cầu chuyển đổi tệp tin từ Revit sang Inventor để tiến hành mô hình hóa trên Inventor, bạn có thể tham khảo hai cách sau:

2.1 Sử Dụng Định Dạng Trung Gian SAT

Lưu tệp tin từ Revit sang định dạng SAT (Standard ACIS Text) là một cách tiếp cận phổ biến và hiệu quả. Đây là một định dạng tiêu chuẩn có thể được đọc và sử dụng bởi nhiều phần mềm thiết kế khác nhau, bao gồm cả Inventor. Quy trình này giúp bảo tồn dữ liệu mô hình và giảm thiểu sự mất mát thông tin trong quá trình chuyển đổi.

Các bước thực hiện:

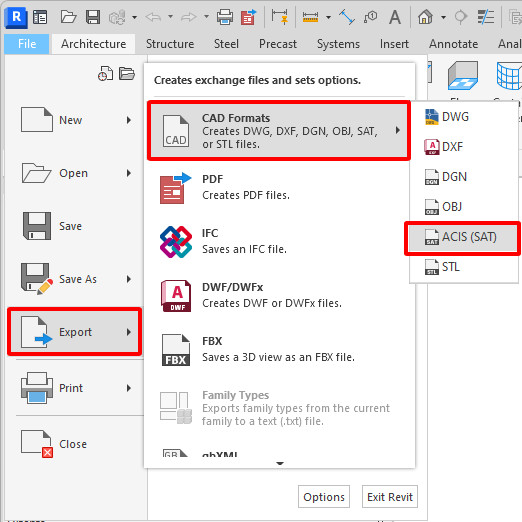

1. Export Tệp Tin:
   • Mở tệp tin Revit mà bạn muốn chuyển đổi.
   • Chọn Export > CAD Formats > SAT.
2. Lưu File SAT:
   • Đặt tên và chọn vị trí lưu tệp tin.
   • Nhấn Save để hoàn tất quá trình xuất tệp tin.
3. Nhập Vào Inventor:
   • Mở Inventor và chọn Open.
   • Chọn tệp tin SAT đã lưu và mở nó trong Inventor.
   • Sử dụng tính năng AnyCAD để chỉnh sửa và mô hình hóa tiếp.

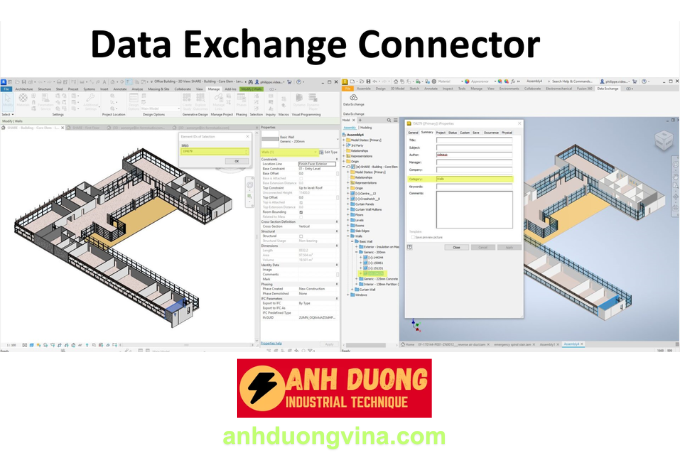

2.2 Sử Dụng Tính Năng Data Exchange

Tính năng Data Exchange trong Revit cho phép người dùng chuyển đổi dữ liệu giữa Revit và Inventor thông qua các định dạng tệp tin như DWG, DXF và DGN. Điều này tạo điều kiện cho việc tích hợp dữ liệu giữa hai phần mềm một cách linh hoạt.

Các bước thực hiện:

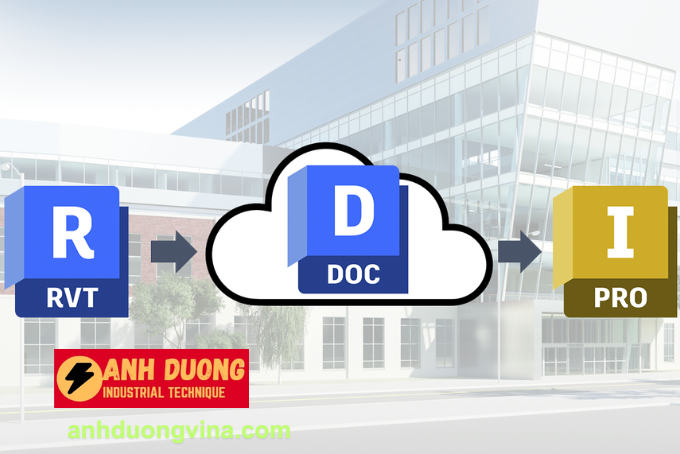

1. Cài Đặt Autodesk Docs:
   • Đảm bảo bạn có license của Autodesk Docs để làm môi trường trung gian cho quá trình chuyển đổi.
2. Export Tệp Tin:
   • Trong Revit, chọn Export > CAD Formats > DWG/DXF/DGN.
   • Đặt tên và chọn định dạng phù hợp, sau đó lưu tệp tin.
3. Nhập Vào Inventor:
   • Mở Inventor và chọn Data Exchange.
   • Chọn tệp tin đã xuất từ Revit và nhập vào Inventor để tiếp tục chỉnh sửa.

3. Các Trường Hợp Cụ Thể Cần Đến Các Tính Năng Này

Việc chuyển đổi tệp tin từ Revit sang Inventor là cần thiết trong nhiều trường hợp cụ thể, bao gồm:

• Tích Hợp Mô Hình Kiến Trúc và Thiết Kế Cơ Khí: Khi cần tích hợp mô hình kiến trúc từ Revit vào quy trình thiết kế cơ khí trong Inventor để đảm bảo sự đồng bộ và chính xác.
• Chia Sẻ Dữ Liệu Giữa Các Thành Viên: Trong các dự án lớn, các thành viên có thể sử dụng các phần mềm khác nhau. Việc chuyển đổi giúp chia sẻ dữ liệu một cách hiệu quả mà không gặp vấn đề về không tương thích.
• Thiết Kế và Sản Xuất Sản Phẩm Phức Tạp: Các dự án đòi hỏi sự hợp tác giữa các bộ phận thiết kế và sản xuất có thể sử dụng cả Revit và Inventor để tạo ra các sản phẩm phức tạp với độ chính xác cao.
• Mô Hình Hóa Các Khu Vực Cấu Trúc Chi Tiết: Khi cần mô hình hóa các khu vực có cấu trúc chi tiết từ layout tổng thể của dự án, chuyển đổi tệp tin giúp tiến hành mô hình hóa chính xác trên Inventor.

4. Lợi Ích Khi Làm Việc Cộng Tác Giữa 2 Phần Mềm

Việc chuyển đổi tệp tin giữa Revit và Inventor không chỉ mang đến sự tiện lợi và linh hoạt khi làm việc mà còn mang đến cho người dùng các lợi ích sau:

• Tăng Cường Tính Linh Hoạt và Hiệu Suất: Giúp bạn linh hoạt trong việc sử dụng cả hai phần mềm, tối ưu hóa quy trình làm việc và tăng hiệu suất.
• Giảm Thiểu Sự Cố Về Không Tương Thích Dữ Liệu: Đảm bảo dữ liệu được chuyển đổi chính xác, giảm thiểu các lỗi do không tương thích giữa các phần mềm.
• Tạo Điều Kiện Cho Sự Hợp Tác Hiệu Quả: Hỗ trợ sự hợp tác mượt mà giữa các phần mềm và nền tảng trong một dự án, đảm bảo mọi thành viên có thể làm việc cùng nhau một cách hiệu quả.
• Tự Động Cập Nhật Dữ Liệu: Khi sử dụng tính năng Data Exchange, dữ liệu có thể được tự động cập nhật khi có thay đổi trên cả hai phần mềm, đảm bảo tính nhất quán và chính xác của mô hình.

5. Kết Luận

Việc chuyển đổi tệp tin làm việc từ Revit sang Inventor thông qua các tính năng như lưu thành định dạng SAT và sử dụng Data Exchange không chỉ giúp tối ưu hóa quy trình làm việc mà còn tạo ra cơ hội cho sự hợp tác linh hoạt và hiệu quả giữa hai phần mềm thiết kế 3D hàng đầu. Điều này góp phần nâng cao hiệu suất và chất lượng của các dự án thiết kế và sản xuất.

Hy vọng qua bài viết này, bạn đã nắm vững cách sử dụng các tính năng chuyển đổi giữa Revit và Inventor trong Autodesk. Nếu bạn có bất kỳ thắc mắc hoặc muốn chia sẻ kinh nghiệm, hãy để lại bình luận phía dưới!
