Các Thuộc Tính Lệnh Hole Wizard trong SOLIDWORKS

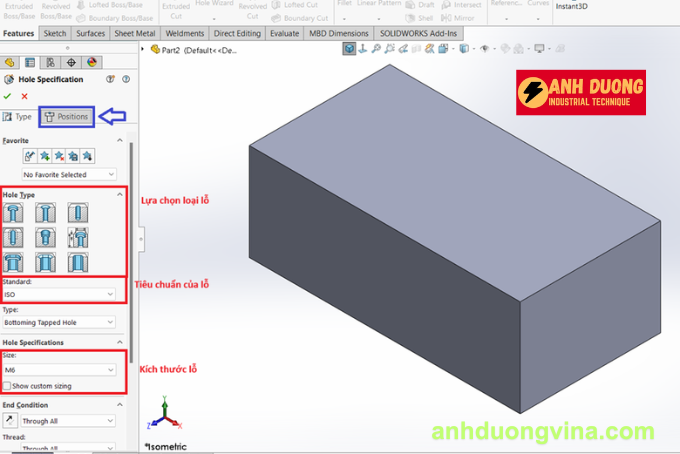

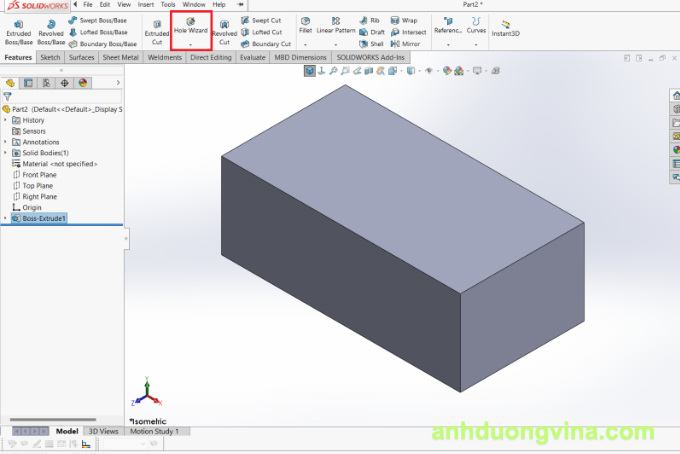

1. Loại Lỗ (Hole Type)

Lệnh Hole Wizard cho phép bạn chọn từ một số loại lỗ chuẩn, giúp dễ dàng tạo ra các lỗ theo yêu cầu thiết kế. Các loại lỗ này bao gồm:

• Lỗ khoan (Drilled Hole): Lỗ khoan cơ bản có thể được tạo ở nhiều kích thước khác nhau.
• Lỗ ren (Threaded Hole): Tạo lỗ có ren theo các tiêu chuẩn như ANSI, ISO, hoặc các chuẩn tùy chỉnh.
• Lỗ chóp (Counterbore): Lỗ có phần miệng rộng hơn phía dưới, thường được sử dụng để lắp các vít với đầu chìm.
• Lỗ trụ (Countersink): Lỗ có phần miệng rộng với góc nghiêng, giúp vít chìm vào lỗ.
• Lỗ không ren (Tapered Hole): Lỗ có đường kính giảm dần từ trên xuống dưới, phù hợp cho các lỗ với yêu cầu hình học đặc biệt.

---

2. Tiêu Chuẩn (Standards)

Lệnh Hole Wizard cung cấp các tiêu chuẩn lỗ chuẩn để bạn có thể chọn cho phù hợp với các yêu cầu kỹ thuật. Một số tiêu chuẩn tiêu biểu bao gồm:

• ANSI: Các tiêu chuẩn lỗ phổ biến tại Hoa Kỳ.
• ISO: Tiêu chuẩn quốc tế cho các lỗ và ren.
• DIN: Các tiêu chuẩn châu Âu, đặc biệt phổ biến trong ngành cơ khí.
• JIS: Tiêu chuẩn của Nhật Bản.
• BSP: Các tiêu chuẩn lỗ ren dùng trong hệ thống ống tại Anh.

Bạn có thể chọn một trong những tiêu chuẩn này khi thiết kế để đảm bảo sự chính xác và đồng bộ của các lỗ trong mô hình.

---

3. Kích Thước Lỗ (Hole Size)

Bạn có thể thiết lập kích thước của lỗ trong lệnh Hole Wizard thông qua các tham số sau:

• Đường kính (Diameter): Xác định đường kính của lỗ khoan. Bạn có thể nhập kích thước thủ công hoặc chọn từ một danh sách các kích thước chuẩn.
• Chiều sâu (Depth): Xác định chiều sâu của lỗ. Bạn có thể thiết lập chiều sâu cố định hoặc chọn các tùy chọn chiều sâu như Up to Next, Up to Vertex, hoặc Blind.
• Taper Angle: Nếu tạo lỗ có hình chóp (Countersink hoặc Counterbore), bạn có thể điều chỉnh góc chóp để phù hợp với yêu cầu thiết kế.

---

4. Độ Chính Xác Ren (Thread Specification)

Lệnh Hole Wizard cho phép bạn tạo lỗ ren với độ chính xác cao, với các thuộc tính sau:

• Thread Type: Bạn có thể chọn loại ren như Metric (M), Unified (UNC, UNF), hoặc các loại ren khác.
• Thread Size: Chọn kích thước ren từ một danh sách các kích thước chuẩn.
• Thread Pitch: Điều chỉnh khoảng cách giữa các răng ren (độ phân bố ren).
• Thread Depth: Cài đặt độ sâu của ren trong lỗ.

---

5. Vị Trí Lỗ (Hole Location)

Lệnh Hole Wizard giúp bạn xác định vị trí chính xác của lỗ trên mô hình 3D bằng các tùy chọn:

• Vị trí điểm (Point): Chọn điểm trên bề mặt của mô hình để xác định vị trí lỗ.
• Bề mặt tham chiếu (Face): Lỗ có thể được tạo trực tiếp trên bề mặt của mô hình. Bạn có thể chọn một mặt phẳng, một mặt cong hoặc mặt phẳng bất kỳ để xác định vị trí.
• Đối tượng tham chiếu: Lỗ có thể được căn chỉnh theo các đối tượng có sẵn như lỗ, điểm hoặc các hình chiếu khác.

---

6. Chọn Mặt Phẳng và Góc (Plane and Angle)

Khi tạo lỗ, bạn có thể điều chỉnh các thuộc tính mặt phẳng và góc, chẳng hạn như:

• Mặt phẳng tạo lỗ (Hole Placement Plane): Chọn mặt phẳng hoặc bề mặt trên mô hình để tạo lỗ. SOLIDWORKS sẽ tự động xác định mặt phẳng phù hợp khi bạn chọn điểm, đường thẳng, hoặc các đối tượng khác.
• Góc lỗ (Hole Angle): Trong trường hợp lỗ cần nghiêng hoặc không vuông góc với bề mặt, bạn có thể điều chỉnh góc nghiêng của lỗ để đạt được độ chính xác cần thiết.

---

7. Tùy Chỉnh Các Tham Số Thêm

Bên cạnh các thuộc tính cơ bản, lệnh Hole Wizard còn cung cấp một số tùy chỉnh nâng cao:

• Type of Hole (Loại lỗ): Bạn có thể tùy chọn giữa các loại lỗ như Blind, Through All, Up to Surface, hoặc Up to Next.
• Hole Edge Treatment (Xử lý cạnh lỗ): Chọn các tùy chọn như Chamfer hoặc Fillet để xử lý các cạnh của lỗ, đảm bảo chúng không bị sắc nhọn và dễ dàng lắp ráp.
• Feature Alignment (Căn chỉnh tính năng): Căn chỉnh các lỗ theo chiều dọc hoặc chiều ngang trên bề mặt mô hình.

---

8. Kết Luận

Lệnh Hole Wizard trong SOLIDWORKS cung cấp một công cụ mạnh mẽ và linh hoạt để tạo các lỗ trong mô hình 3D với độ chính xác cao. Các thuộc tính của lệnh, từ loại lỗ, kích thước, độ chính xác ren cho đến các tùy chỉnh vị trí và góc lỗ, giúp bạn dễ dàng tạo ra các lỗ phù hợp với các yêu cầu thiết kế kỹ thuật và sản xuất. Nhờ vào khả năng chọn lựa các thư viện lỗ chuẩn và các tham số tùy chỉnh, Hole Wizard giúp tiết kiệm thời gian, tăng cường hiệu suất và đảm bảo tính chính xác trong quá trình thiết kế.
