Các Khái Niệm Cơ Bản Về Mô Hình Hóa Rắn Trong Creo Parametric

Trong quá trình thiết kế kỹ thuật, việc kiểm soát chính xác hình học của các bộ phận là yếu tố then chốt để đảm bảo sản phẩm cuối cùng đáp ứng được các yêu cầu về chức năng và thẩm mỹ. Creo Parametric cung cấp nhiều công cụ mạnh mẽ để quản lý và điều chỉnh hình học thông qua việc sử dụng các kích thước và các phương pháp mô hình hóa rắn cơ bản. Bài viết này sẽ giới thiệu cách kiểm soát hình học với kích thước, sự khác biệt giữa các kích thước mạnh và yếu, cũng như các phương pháp mô hình hóa rắn cơ bản như Extruded Boss/Base, Extruded Cut, và Revolve.

1. Kiểm Soát Hình Học Với Kích Thước

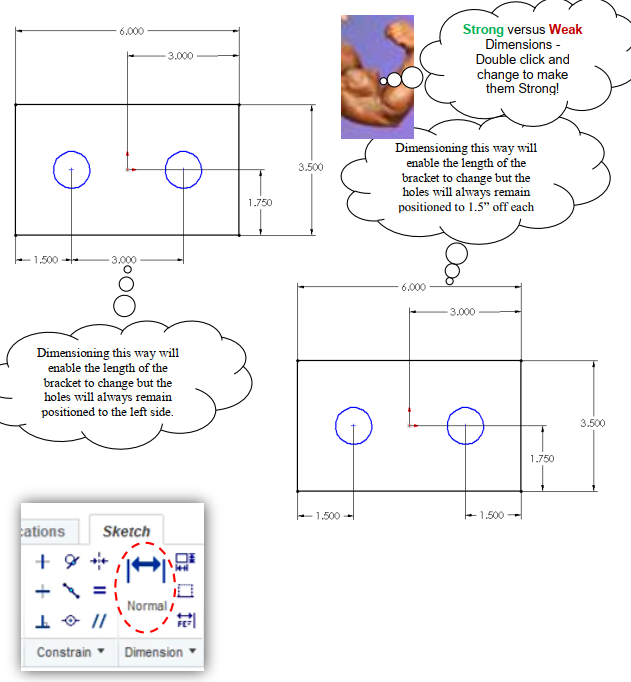

Việc sử dụng kích thước chính xác trong phác thảo giúp điều chỉnh hình dạng và vị trí các thành phần của mô hình một cách linh hoạt. Ví dụ, khi thiết kế một giá đỡ, việc định nghĩa kích thước cho chiều dài của giá đỡ sẽ cho phép thay đổi kích thước này mà các lỗ khoan vẫn luôn giữ vị trí cố định về phía bên trái.

Sử Dụng Kích Thước Để Điều Chỉnh Hình Học

Khi bạn sử dụng các kích thước để kiểm soát hình học, bạn có thể thiết lập các mối quan hệ giữa các đối tượng sao cho một số thuộc tính thay đổi trong khi những thuộc tính khác vẫn được giữ cố định. Điều này giúp đảm bảo rằng các thay đổi trong thiết kế không làm sai lệch các thành phần quan trọng khác.

2. Kích Thước Mạnh và Kích Thước Yếu

Trong Creo Parametric, các kích thước được phân loại thành hai loại chính: kích thước mạnh và kích thước yếu.

• Kích thước mạnh là những kích thước mà bạn muốn cố định hoặc ưu tiên giữ nguyên. Ví dụ, bạn có thể thiết lập chiều dài của một chi tiết để nó không thay đổi khi điều chỉnh các kích thước khác.
• Kích thước yếu là những kích thước có thể thay đổi linh hoạt mà không ảnh hưởng đến các kích thước mạnh đã được thiết lập. Điều này cho phép thiết kế linh hoạt hơn và dễ dàng thích ứng với các yêu cầu thay đổi.

Để chuyển đổi một kích thước từ yếu thành mạnh, bạn chỉ cần nhấp đúp vào kích thước đó và thay đổi trạng thái của nó thành Strong.

3. Các Khái Niệm Cơ Bản Về Mô Hình Hóa Rắn

Mô hình hóa rắn là quá trình tạo ra các mô hình 3D từ các hình học cơ bản. Trong Creo Parametric, có một số phương pháp cơ bản để tạo ra các hình dạng rắn, bao gồm phương pháp Layer Cake, Extruded Boss/Base, Extruded Cut, và Revolve.

Phương Pháp Layer Cake

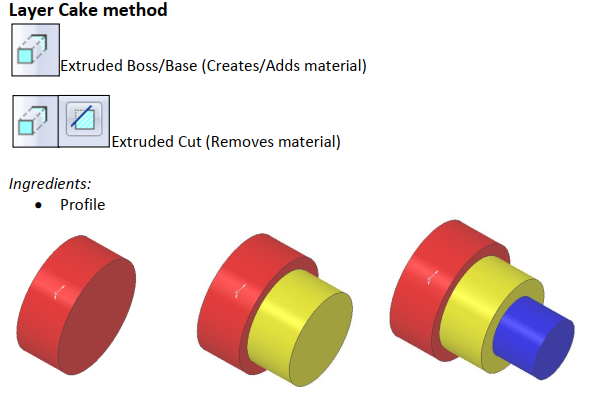

Phương pháp Layer Cake là cách tiếp cận từng lớp một để xây dựng mô hình rắn. Mỗi lớp đại diện cho một phần của mô hình, giúp dễ dàng quản lý và chỉnh sửa các phần của mô hình một cách độc lập.

Extruded Boss/Base (Tạo hoặc Thêm Vật Liệu)

Extruded Boss/Base là công cụ dùng để tạo hoặc thêm vật liệu vào mô hình bằng cách kéo một phác thảo theo một hướng thẳng. Đây là phương pháp phổ biến nhất để tạo các khối cơ bản như hình hộp, trụ, và các hình dạng khác.

Extruded Cut (Loại Bỏ Vật Liệu)

Extruded Cut được sử dụng để loại bỏ vật liệu từ mô hình bằng cách kéo một phác thảo theo một hướng thẳng. Công cụ này hữu ích trong việc tạo các lỗ, rãnh, hoặc các hình dạng cắt khác.

Phương Pháp Revolve (Xoay Đối Tượng)

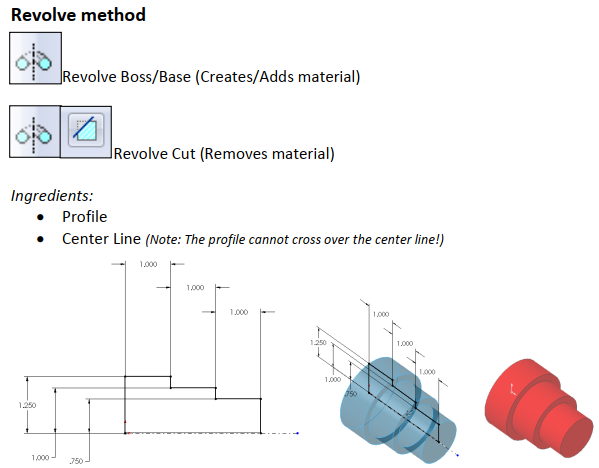

Revolve được sử dụng để tạo các đối tượng có hình dạng tròn xoay như cánh quạt, trục, hoặc các hình dạng đối xứng khác. Công cụ này cũng có thể dùng để loại bỏ vật liệu trong một khối bằng cách quay một phác thảo quanh một trục.

4. Kết Luận

Việc kiểm soát hình học thông qua các kích thước và áp dụng các ràng buộc phác thảo trong Creo Parametric là nền tảng để tạo ra các mô hình 3D chính xác và hiệu quả. Bên cạnh đó, hiểu rõ các phương pháp mô hình hóa rắn cơ bản như Extruded Boss/Base, Extruded Cut, và Revolve sẽ giúp bạn xây dựng các mô hình phức tạp một cách dễ dàng và nhanh chóng. Hãy thực hành thường xuyên để nâng cao kỹ năng và tận dụng tối đa các công cụ mạnh mẽ mà Creo Parametric cung cấp.

Chúc các bạn thành công trong quá trình thiết kế với Creo Parametric!
