Các Chiến Lược Gia Công Trên Creo Parametric

Gia công trên Creo Parametric (trước đây là Pro/Engineer) được đánh giá là một trong những công cụ mạnh mẽ nhất trong việc lập trình CNC. Tuy nhiên, việc khai báo các thông số trên Creo đôi khi có phần phức tạp, khiến người dùng cảm thấy ngại sử dụng. Nhưng khi bạn nắm vững các chiến lược gia công, việc lập trình trên Creo sẽ trở nên dễ dàng và linh hoạt hơn rất nhiều.

---

1. Tổng Quan Các Chiến Lược Gia Công Trên Creo Parametric

Creo Parametric, trước đây gọi là Pro/Engineer, là một trong những phần mềm CAD/CAM/CNC hàng đầu hiện nay. Với sự hỗ trợ mạnh mẽ từ Creo, người dùng có thể thực hiện các chiến lược gia công phức tạp một cách hiệu quả. Tuy nhiên, việc khai báo thông số trên Creo có thể khiến người mới cảm thấy rắc rối. Điều quan trọng là hiểu rõ các chiến lược gia công để tối ưu hóa quy trình lập trình CNC trên Creo.

2. Cách Lên Quy Trình Gia Công Một Chi Tiết

Để lập trình gia công một chi tiết trên Creo Parametric, bạn cần:

• Xác định các vị trí cần gia công: Hiểu rõ các khu vực trên chi tiết cần sử dụng Toolpath nào.
• Chọn dụng cụ cắt phù hợp: Lựa chọn công cụ cắt phù hợp với từng phần gia công.
• Sắp xếp thứ tự các nguyên công: Tổ chức các bước gia công theo một trình tự hợp lý để tối ưu hóa thời gian và chất lượng sản phẩm.

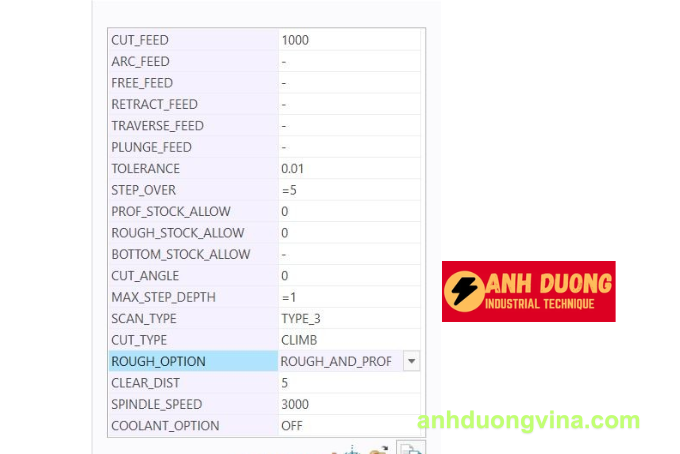

3. Các Thông Số Bắt Buộc Trong Bảng Parameters

Khi lập trình gia công trên Creo, các thông số sau đây là bắt buộc phải khai báo trong bảng Parameters:

• CUT_FEED: Tốc độ di chuyển bàn máy theo hướng X-Y.
• STEP_OVER: Khoảng cách dịch chuyển dụng cụ theo phương ngang X-Y.
• ROUGH_STOCK_ALLOW: Lương dư trên tất cả các bề mặt của phôi gia công.
• MAX_STEP_DEPTH: Chiều sâu tối đa của mỗi lát cắt.
• SCAN_TYPE: Kiểu đường chạy dao.
• CLEAR_DIST: Khoảng cách lùi dao khi di chuyển.
• SPINDLE_SPEED: Tốc độ quay của trục chính.

4. Các Chiến Lược Gia Công Cơ Bản

Volume Roughing

Để thực hiện chiến lược Volume Roughing, bạn cần tạo các Toolpath như Mill_Window hoặc Mill_Volume. Điều này giúp loại bỏ phần lớn vật liệu thừa từ phôi, tạo lương dư cho các bước gia công tiếp theo.

Finishing Pass

Sau khi hoàn thành bước roughing, tiến hành Finishing Pass để đạt độ chính xác và bề mặt hoàn thiện mong muốn. Điều này đòi hỏi việc chọn đúng loại công cụ và thông số gia công phù hợp.

Pocketing và Profiling

• Pocketing: Sử dụng để tạo các khe hoặc rãnh trên bề mặt chi tiết.
• Profiling: Dùng để gia công các đường viền hoặc hình dạng phức tạp trên chi tiết.

Chamfering và Filleting

• Chamfering: Gia công các cạnh nhọn để tạo góc cạnh hoặc loại bỏ các cạnh sắc nhọn.
• Filleting: Làm tròn các góc cạnh để tăng tính thẩm mỹ và độ bền cho sản phẩm.

5. Các Chiến Lược Gia Công Nâng Cao

Adaptive Clearing

Adaptive Clearing là một chiến lược gia công tối ưu giúp tăng hiệu suất bằng cách điều chỉnh chiều sâu và tốc độ cắt tự động dựa trên độ cứng của vật liệu và hình dạng chi tiết. Điều này giúp giảm thời gian gia công và tăng tuổi thọ của dụng cụ cắt.

High-Speed Machining (HSM)

High-Speed Machining tập trung vào việc gia công với tốc độ cao để tối ưu hóa thời gian sản xuất. Chiến lược này yêu cầu máy CNC có khả năng vận hành ổn định ở tốc độ cao và dụng cụ cắt phải chịu được lực cắt lớn.

5-Axis Machining

5-Axis Machining cho phép gia công các chi tiết phức tạp với độ chính xác cao bằng cách sử dụng máy CNC có khả năng di chuyển theo 5 trục. Điều này đặc biệt hữu ích trong việc gia công các bộ phận có hình dạng phức tạp và yêu cầu độ chính xác cao.

6. Kết Luận

Creo Parametric là một công cụ mạnh mẽ trong lĩnh vực CAD/CAM/CNC, cho phép người dùng thực hiện các chiến lược gia công linh hoạt và hiệu quả. Mặc dù việc khai báo thông số có thể phức tạp, nhưng khi bạn hiểu rõ các chiến lược gia công, bạn sẽ dễ dàng tận dụng tối đa các tính năng của Creo để đạt được kết quả tối ưu trong quá trình lập trình CNC.

---
