Bài Tập Thực Tế – Phần 1 : Tạo Swept Blend và Lofting Trong Creo Parametric

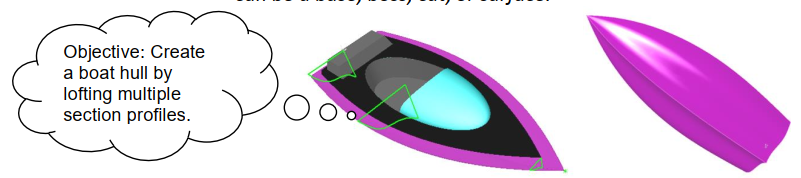

Trong thiết kế kỹ thuật 3D, việc sử dụng các công cụ như Swept Blend và Lofting giúp tạo ra các hình dạng phức tạp và mượt mà từ các phác thảo cơ bản. Creo Parametric cung cấp các tính năng mạnh mẽ để thực hiện các thao tác này một cách chính xác và hiệu quả. Bài tập này sẽ hướng dẫn bạn qua các bước từ 1 đến 14 để tạo ra một thân tàu bằng cách sử dụng Swept Blend và Lofting.

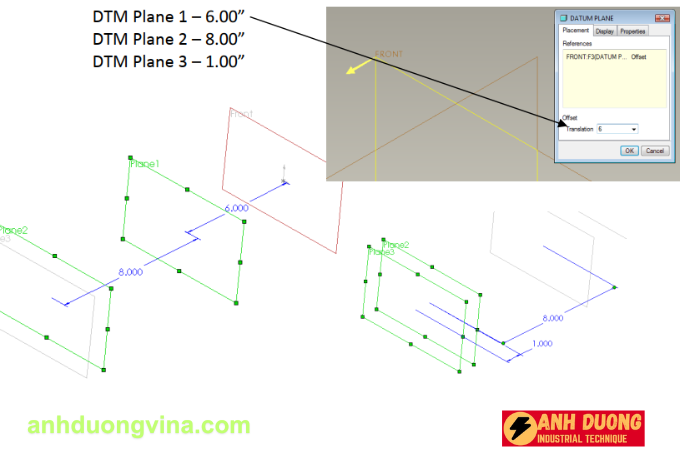

1. Bước 1: Tạo Các Mặt Phẳng Datum

1. Khởi động Creo Parametric trên máy tính của bạn.
2. Chọn lệnh “Datum Plane” từ thanh công cụ.
3. Tạo bốn mặt phẳng datum bắt đầu từ mặt phẳng Front và offset các mặt phẳng này theo các khoảng cách sau:
   • DTM Plane 1: Offset 6.00”
   • DTM Plane 2: Offset 8.00”
   • DTM Plane 3: Offset 1.00”

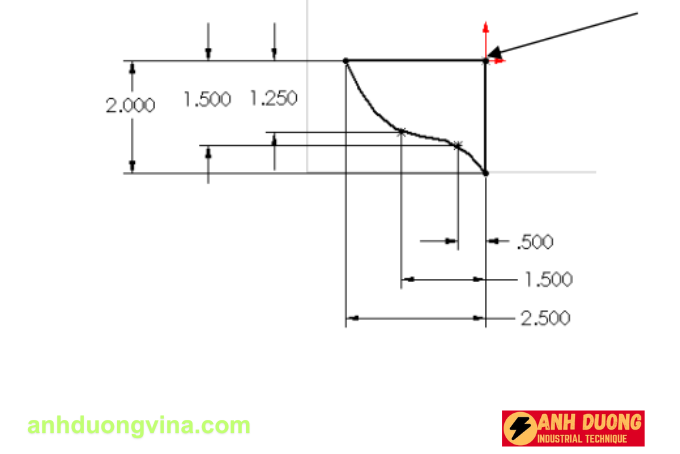

2. Bước 2: Phác Thảo Trên Mặt Phẳng Front

1. Chọn mặt phẳng Front và bắt đầu một phác thảo mới.
2. Sử dụng công cụ Spline để vẽ hình dạng theo yêu cầu của bài tập, hình minh họa sẽ giúp hướng dẫn chính xác hơn.

3. Bước 3: Kết Thúc Phác Thảo

• Nhấp vào nút “Done” để kết thúc phác thảo và lưu lại hình dạng đã vẽ.

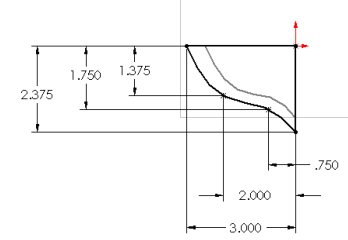

4. Bước 4: Phác Thảo Trên Mặt Phẳng DTM 1

1. Chọn mặt phẳng DTM 1 và bắt đầu một phác thảo mới.
2. Vẽ hình dạng theo hướng dẫn hoặc hình minh họa đi kèm bài tập.

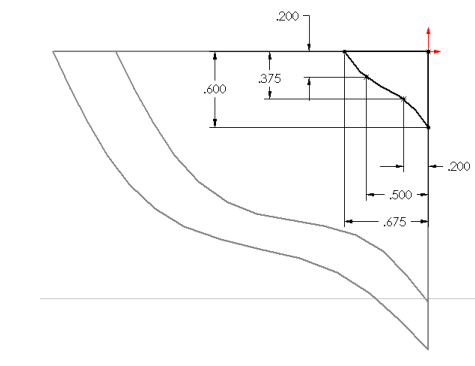

5. Bước 5: Phác Thảo Trên Mặt Phẳng DTM 2

1. Chọn mặt phẳng DTM 2 và bắt đầu một phác thảo mới.
2. Vẽ hình dạng theo yêu cầu của bài tập.

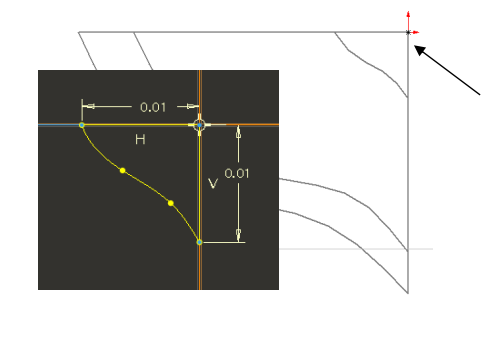

6. Bước 6: Phác Thảo Trên Mặt Phẳng DTM 3

1. Chọn mặt phẳng DTM 3 và bắt đầu một phác thảo mới.
2. Vẽ một đường tròn có đường kính 0.010” tại gốc tọa độ.
3. Nhấp vào nút “Done” để kết thúc phác thảo.

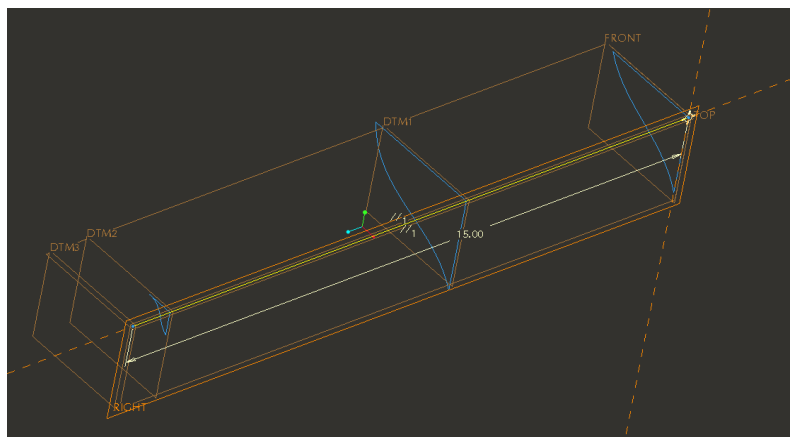

7. Bước 7: Vẽ Đường Ngang Trên Mặt Phẳng Right

1. Chọn mặt phẳng Right và bắt đầu một phác thảo mới.
2. Vẽ một đường ngang tại gốc tọa độ với chiều dài 15” và gắn kích thước cho đường này.
3. Nhấp vào nút “Done” để kết thúc phác thảo.
