Bài Tập Thực Hành: Secondary Feature Modeling Trong Creo Parametric_ Phần 1

Trong thiết kế 3D, việc thêm các đặc tính phụ giúp tạo ra các chi tiết phức tạp và tinh tế hơn cho mô hình. Creo Parametric cung cấp nhiều công cụ mạnh mẽ để thực hiện các bước này một cách hiệu quả. Bài tập dưới đây hướng dẫn bạn cách sử dụng các công cụ như Extrude, Draft, Offset, và Fillet để mô hình hóa các đặc tính phụ trên một phần.

1. Phác Thảo Hình Học Trên Mặt Phẳng Front

• Bắt đầu bằng việc tạo một file part mới (E2).
• Chọn mặt phẳng “Front” và bắt đầu phác thảo hình học như hình dưới đây.

2. Extrude Phác Thảo

• Sử dụng lệnh Extrude.

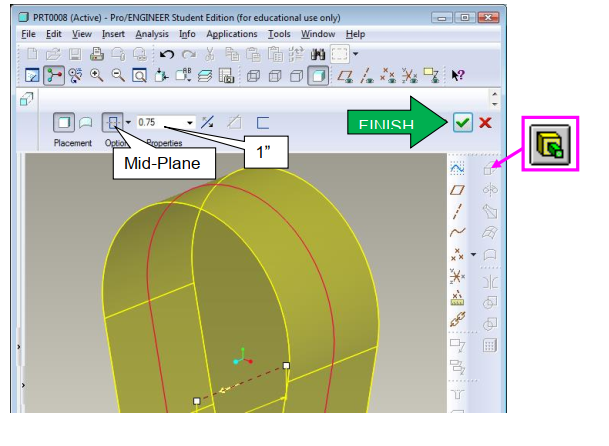

• Chọn tùy chọn Mid-Plane và nhập chiều dài 1”.

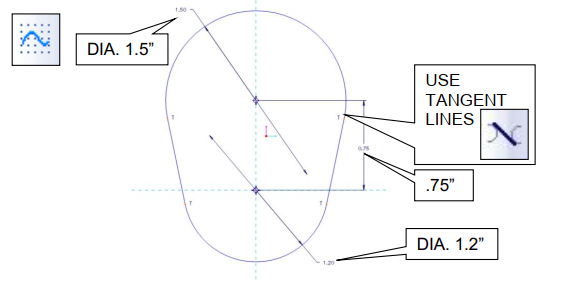

• Đặt các đường kính: DIA. 1.5”, DIA. 1.2”, và .75”.
• Áp dụng tùy chọn Tangent Lines để đảm bảo các đường nối mượt mà.
• Nhấn Finish để hoàn tất bước này.

3. Áp Dụng Draft

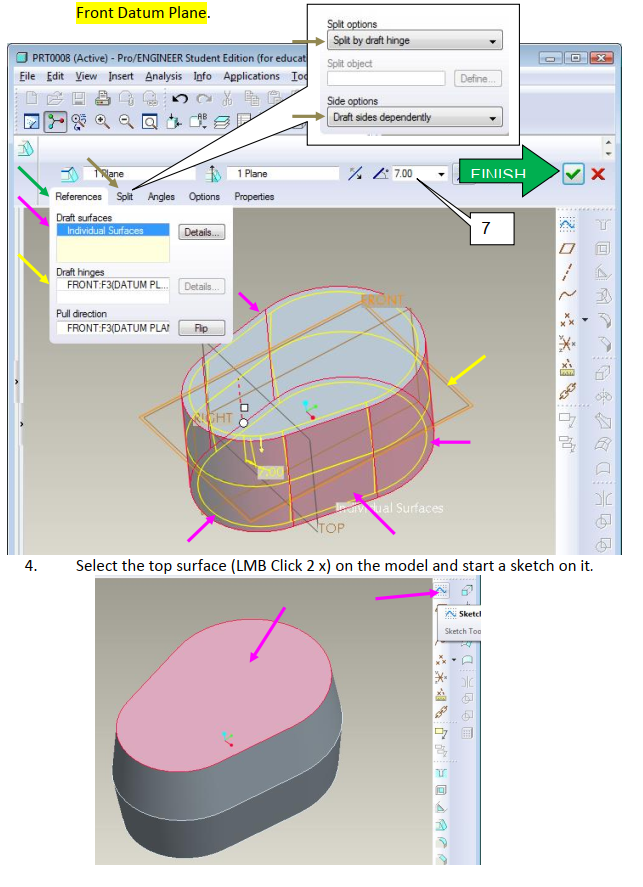

• Chọn công cụ Draft.
• Chọn References, giữ phím Ctrl và chọn tất cả các mặt bên của mô hình.
• Trong hộp thoại Draft Hinges, chọn Front Datum Plane.

4. Phác Thảo Trên Bề Mặt Tối Đỉnh

• Chọn bề mặt trên cùng của mô hình (nhấp chuột trái hai lần).
• Bắt đầu phác thảo trên bề mặt này.
• Nhấn Finish để kết thúc phác thảo.

5. Sử Dụng Offset

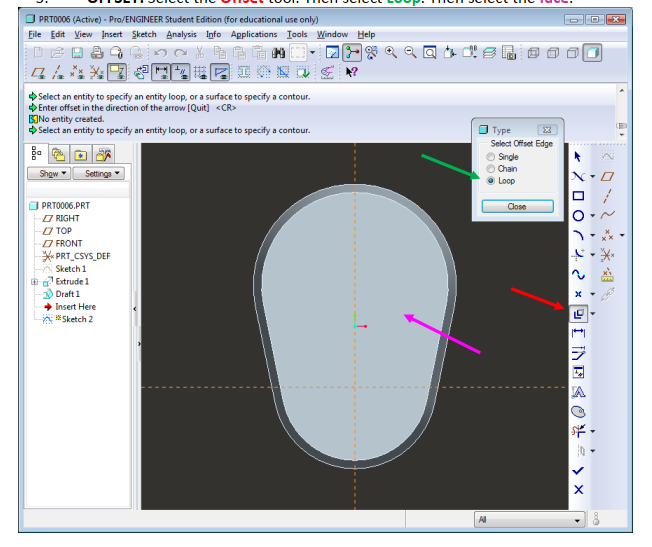

• Chọn công cụ Offset.
• Chọn Loop và chọn mặt cần offset.

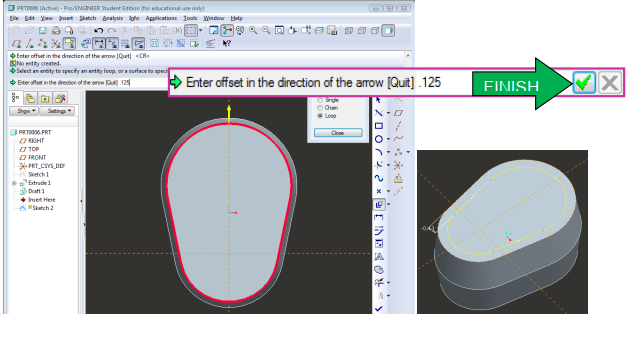

• Nhập giá trị -.125” và đảo chiều offset.
• Nhấn Finish để hoàn tất.

6. Extrude Cut Với Chiều Sâu

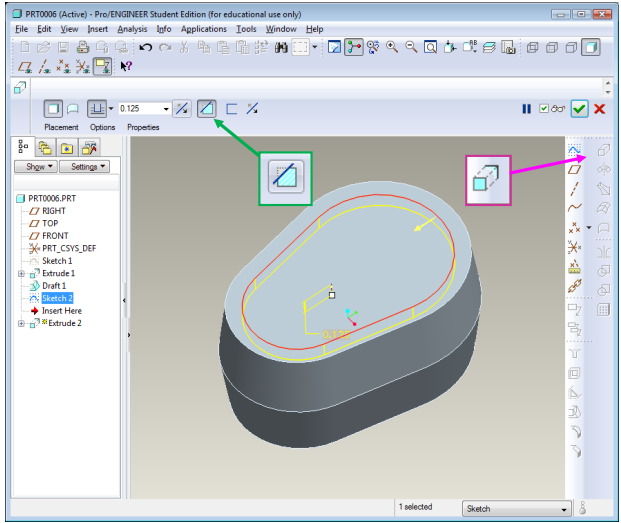

• Chọn lệnh Extrude.

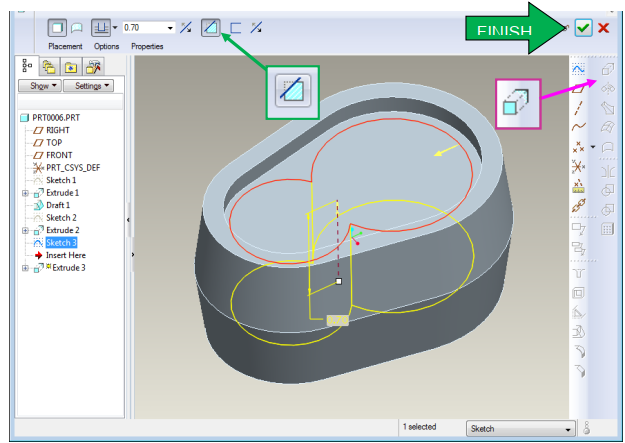

• Chọn tùy chọn Cut và nhập chiều sâu .700”.
• Nhấn Finish để loại bỏ vật liệu theo chiều sâu đã định.

7. Tạo Các Đường Bo (Fillet)

• Chọn công cụ Fillet.
• Chọn các cạnh cần bo và nhập giá trị đường bo .100”.
• Nhấn Finish để áp dụng đường bo.

8. Extrude/Cut Các Đường Tròn

• Chọn các đường tròn .375” DIA. trên mô hình.
• Sử dụng lệnh Extrude/Cut với tùy chọn Through-all để khoét lỗ qua mô hình.

9. Tạo Túi và Khoét

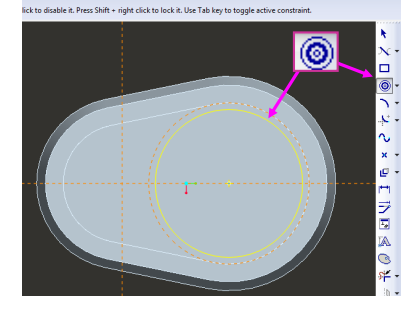

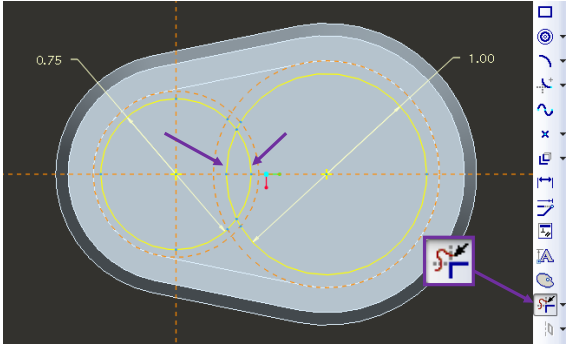

• Chọn nền túi và bắt đầu phác thảo với hai đường tròn .375” DIA.
• Extrude/cut các đường tròn này với tùy chọn Through-all.

10. Định Nghĩa Plane Offset

• Chọn Top Datum Plane.
• Sử dụng công cụ Datum để offset plane với giá trị -4.
• Plane này có thể được sử dụng để tạo các mặt phẳng mới hoặc các đặc tính khác.
