Ẩn/ Hiện Dimension Line, Extension Line trong SOLIDWORKS

Trong SOLIDWORKS, mỗi kích thước trong bản vẽ đều bao gồm 3 thành phần chính:

1. Đường dóng (Extension Line)
2. Đường kích thước (Dimension Line)
3. Chữ số kích thước (Dimension Text)

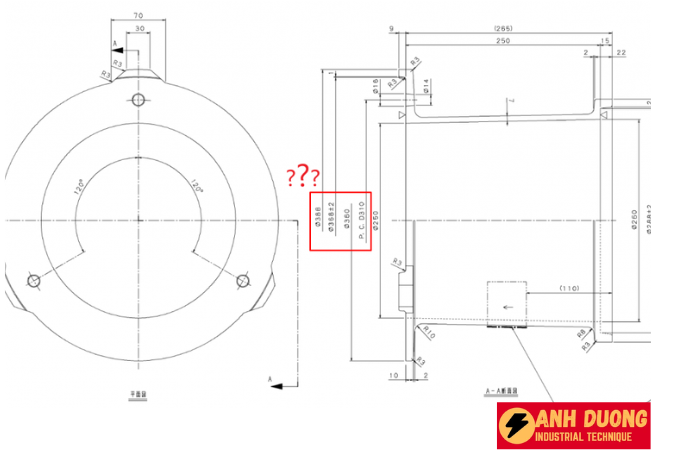

Tuy nhiên, có những trường hợp đặc biệt khi bạn chỉ muốn hiển thị một phần hoặc ẩn hoàn toàn đường dóng hoặc đường kích thước để đáp ứng yêu cầu trình bày bản vẽ. Bài viết này sẽ hướng dẫn cách quản lý các thành phần này một cách dễ dàng.

1. Ẩn đường dóng (Hide Extension Line)

Để ẩn một phần hoặc toàn bộ Extension Line, thực hiện các bước sau:

1. Nhấp chuột phải vào đường dóng cần ẩn.
2. Chọn Hide Extension Line từ menu ngữ cảnh.

Hành động này sẽ giúp đường dóng bị ẩn đi mà không ảnh hưởng đến các thành phần khác.

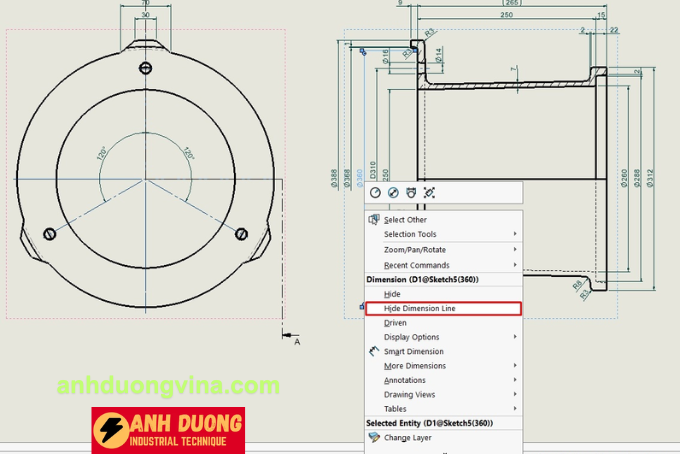

2. Ẩn đường kích thước (Hide Dimension Line)

Nếu bạn cần ẩn Dimension Line, thực hiện như sau:

1. Nhấp chuột phải vào phía của đường kích thước cần ẩn.
2. Chọn Hide Dimension Line từ menu ngữ cảnh.

Việc ẩn đường kích thước có thể giúp bản vẽ gọn gàng hơn trong các trường hợp cần làm rõ các thành phần khác.

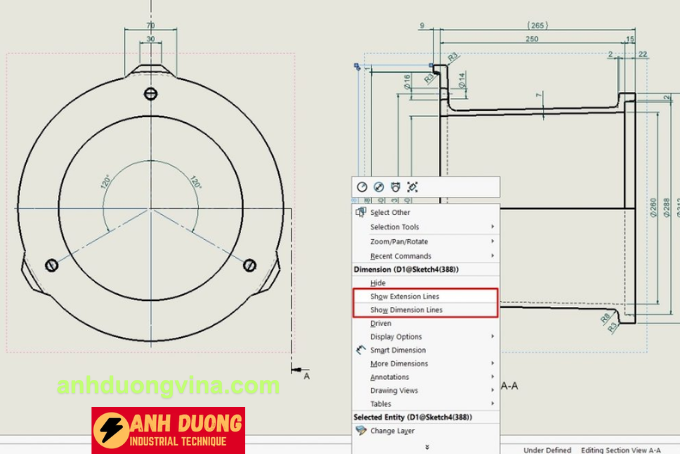

3. Hiển thị lại đường dóng (Show Extension Line)

Khi cần khôi phục Extension Line, thực hiện các bước:

1. Nhấp chuột phải vào đường kích thước hoặc chữ số kích thước liên quan.
2. Chọn Show Extension Line từ menu ngữ cảnh.

4. Hiển thị lại đường kích thước (Show Dimension Line)

Để khôi phục Dimension Line, thực hiện như sau:

1. Nhấp chuột phải vào đường kích thước hoặc chữ số kích thước liên quan.
2. Chọn Show Dimension Line từ menu ngữ cảnh.

5. Ứng dụng trong thực tế

• Tối ưu bản vẽ: Việc ẩn/hiển các thành phần kích thước giúp bản vẽ trở nên dễ đọc hơn, đặc biệt khi làm việc với các chi tiết phức tạp.
• Trình bày chuyên nghiệp: Tùy chỉnh hiển thị giúp đáp ứng yêu cầu kỹ thuật hoặc quy ước trình bày bản vẽ theo tiêu chuẩn công ty.

Kết luận

Với các tùy chọn Hide/Show Dimension Line, Extension Line, bạn có thể dễ dàng quản lý các thành phần kích thước trong SOLIDWORKS, từ đó tạo ra các bản vẽ rõ ràng và chuyên nghiệp hơn. Hãy thử áp dụng ngay trong dự án tiếp theo của bạn để nâng cao hiệu quả làm việc!

Chúc bạn thành công!
