Giới Thiệu

Trong thiết kế cơ khí 3D, Autodesk Inventor nổi bật với những ưu điểm vượt trội và các công cụ bổ sung đa dạng, giúp kiến trúc sư và kỹ sư vẽ các bộ phận 3D nhanh chóng và dễ dàng thực hiện các cụm lắp ráp trong bộ mô phỏng. Để tối ưu hóa quá trình làm việc, việc sử dụng các mẹo và thủ thuật trong Inventor là vô cùng quan trọng. Dưới đây là 9 mẹo hữu ích giúp bạn nâng cao hiệu quả sử dụng Autodesk Inventor.

Xem thêm Phần 1 tại: 9 Mẹo Hay Giúp Bạn Trong Autodesk Inventor – Phần 1

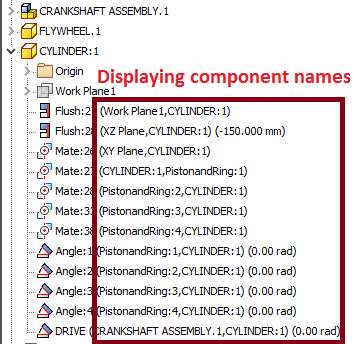

6. Tên Thành Phần Sau Tên Quan Hệ

Tùy chọn này giúp hiển thị các thành phần liên quan đến một ràng buộc. Bạn có thể nhấp chuột phải vào một ràng buộc và chọn “Other half” để xem thông tin chi tiết hơn.

• Cách Kích Hoạt:
  • Truy cập: CÔNG CỤ (tab) → TÙY CHỌN (bảng điều khiển) → TÙY CHỌN ỨNG DỤNG (lệnh) → LẮP RÁP (tab).

---

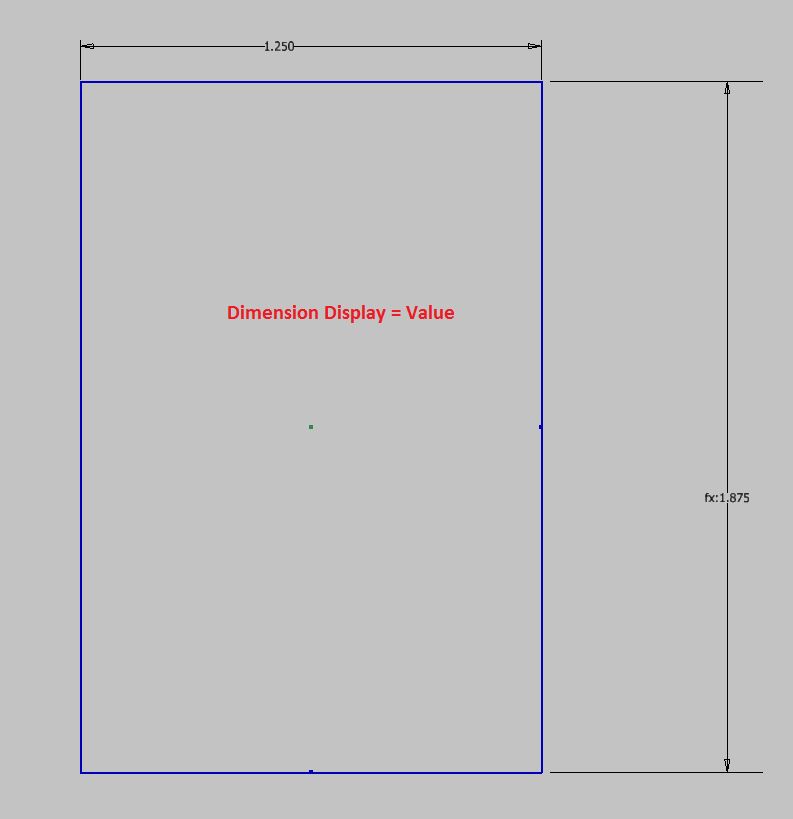

7. Hiển Thị Kích Thước

Theo mặc định, Inventor chỉ hiển thị giá trị cho các kích thước. Tuy nhiên, nếu bạn muốn hiển thị thêm thông tin như tên, biểu hiện, hoặc dung sai, bạn có thể tùy chỉnh cài đặt này.

• Cách Kích Hoạt:
  • Truy cập: Tệp phần → Nhấp chuột phải → HIỂN THỊ KÍCH THƯỚC → Chọn (GIÁ TRỊ, TÊN, BIỂU HIỆN, TOLERANCE, GIÁ TRỊ CHÍNH XÁC).

---

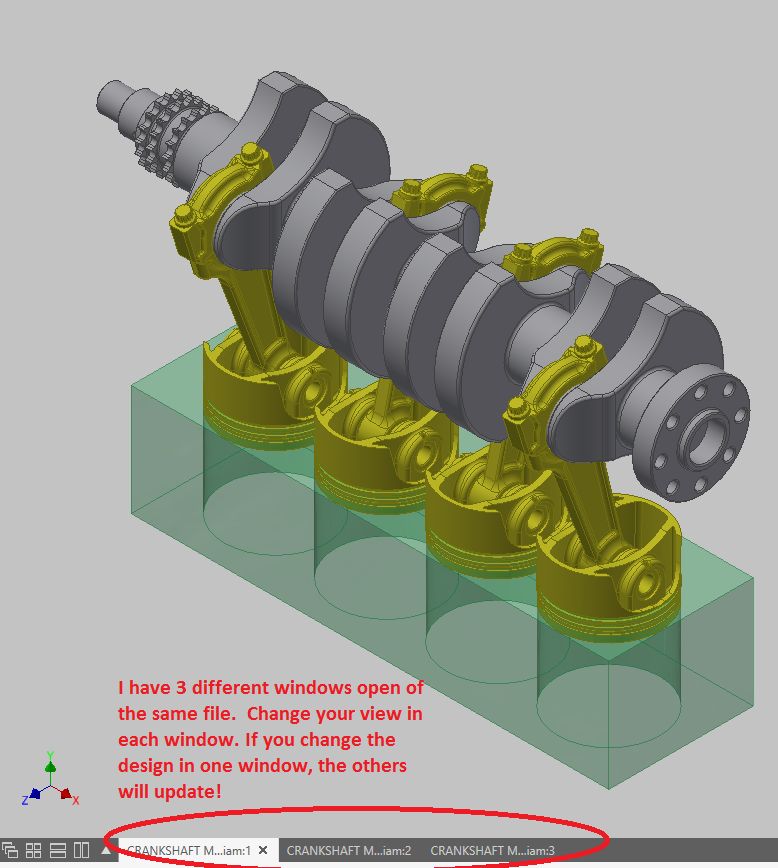

8. Cửa Sổ Mới

Nếu bạn thường xuyên thay đổi, xoay và quay quanh góc nhìn trong Inventor, việc tạo các VIEW REPRESENTATION trong các cửa sổ mới giúp làm việc hiệu quả hơn. Mỗi cửa sổ có một chế độ xem riêng, và các thay đổi trong một cửa sổ sẽ tự động cập nhật ở các cửa sổ khác.

• Cách Kích Hoạt:
  • Truy cập: XEM (tab) → WINDOWS (bảng điều khiển) → NEW (MỚI).

---

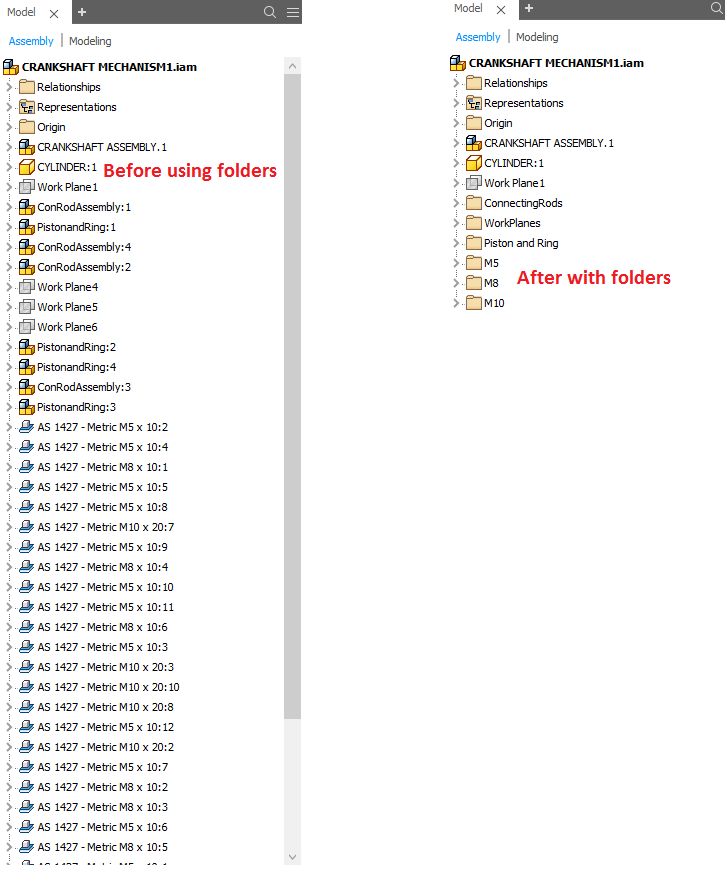

9. Các Thư Mục Trong Assembly

Khi thiết kế trong Inventor, bạn có nhiều thành phần giống nhau và gặp khó khăn trong việc điều hướng trình duyệt lắp ráp. Việc tạo các thư mục như “Nuts”, “Bu lông”, “Phụ kiện” trong các mẫu lắp ráp giúp tổ chức và quản lý dễ dàng hơn.

• Cách Kích Hoạt:
  • Truy cập: Trình duyệt hội → Nhấp chuột phải vào (các) thành phần → Chọn THÊM VÀO THƯ MỤC MỚI (đổi tên) → Kéo thả các thành phần khác vào thư mục nếu cần.

---

10. Kết Luận

Sử dụng các mẹo và thủ thuật trong Autodesk Inventor không chỉ giúp bạn tiết kiệm thời gian mà còn nâng cao hiệu quả và chất lượng thiết kế. Bằng cách áp dụng những mẹo trên, bạn có thể tối ưu hóa quy trình làm việc, đảm bảo rằng các dự án của mình được thực hiện một cách mượt mà và chuyên nghiệp.

anhduongvina.com hy vọng rằng bài viết này sẽ là tài liệu hữu ích giúp bạn khai thác tối đa khả năng của Autodesk Inventor. Chúc các bạn thực hiện thành công!

---
