Van bi trong công nghiệp: Đặc điểm, nguyên lý và ứng dụng

Giới thiệu: Van bi (ball valve) là một loại van điều khiển lưu chất được sử dụng phổ biến trong nhiều ngành công nghiệp nhờ vào khả năng đóng/mở nhanh chóng, kín khít và thiết kế bền bỉ. Van bi hoạt động dựa trên một viên bi tròn với lỗ xuyên tâm, khi xoay 90 độ, van sẽ cho phép hoặc ngăn chặn dòng chảy. Loại van này được đánh giá cao nhờ vào tính đơn giản, dễ vận hành và khả năng hoạt động trong các môi trường có áp lực và nhiệt độ cao. Bài viết dưới đây sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động và ứng dụng của van bi trong công nghiệp.

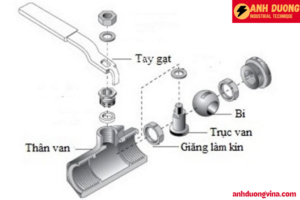

1. Cấu tạo của van bi

Van bi có cấu tạo đơn giản nhưng vô cùng hiệu quả với các thành phần chính như:

• Thân van (Body): Được làm từ các vật liệu như thép không gỉ, đồng, hoặc nhựa, thân van bi có khả năng chịu áp lực và nhiệt độ cao. Tùy thuộc vào môi trường ứng dụng, thân van có thể được lựa chọn từ các vật liệu khác nhau để đảm bảo độ bền và khả năng chống ăn mòn.
• Viên bi (Ball): Viên bi nằm bên trong thân van, có một lỗ xuyên tâm cho phép dòng chất lỏng đi qua khi van mở. Viên bi được làm từ thép không gỉ hoặc hợp kim chịu mài mòn, có bề mặt nhẵn bóng giúp tạo độ kín khi đóng và mở van.
• Trục van (Stem): Trục kết nối giữa viên bi và tay gạt hoặc bộ truyền động, cho phép điều khiển viên bi quay để đóng hoặc mở van. Trục van thường được làm từ thép hợp kim để đảm bảo độ cứng và khả năng chịu mài mòn.
• Bộ làm kín (Sealing): Để đảm bảo không bị rò rỉ, van bi được trang bị các vòng làm kín (thường bằng PTFE, cao su, hoặc kim loại) giữa thân van và viên bi, giúp tạo ra một mối nối kín tuyệt đối.

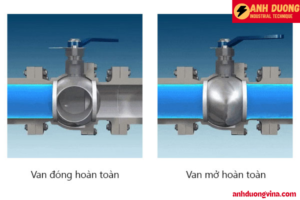

2. Nguyên lý hoạt động của van bi

Van bi hoạt động dựa trên nguyên lý xoay của viên bi với lỗ xuyên tâm. Khi tay gạt hoặc bộ truyền động xoay trục van, viên bi sẽ xoay theo, mở hoặc đóng lỗ trên viên bi để kiểm soát dòng chảy. Khi lỗ trên viên bi nằm song song với đường ống, dòng chất lỏng hoặc khí sẽ đi qua mà không gặp trở ngại. Ngược lại, khi viên bi xoay 90 độ để lỗ nằm vuông góc với đường ống, dòng chất lỏng bị chặn lại, ngăn chặn dòng chảy hoàn toàn.

Van bi có khả năng đóng/mở nhanh chóng với góc xoay chỉ 90 độ, cho phép điều chỉnh dòng chảy nhanh chóng mà không mất nhiều thời gian và công sức.

3. Ưu điểm của van bi trong công nghiệp

Van bi mang lại nhiều ưu điểm nổi bật, giúp nó trở thành một trong những loại van được ưa chuộng nhất trong các hệ thống ống dẫn công nghiệp:

• Thiết kế đơn giản và nhỏ gọn: Van bi có cấu trúc nhỏ gọn và dễ dàng lắp đặt trong các hệ thống đường ống khác nhau mà không chiếm nhiều không gian.
• Khả năng đóng kín tuyệt đối: Nhờ vào viên bi tròn với bề mặt mịn và các vòng làm kín, van bi có khả năng ngăn chặn dòng chảy hoàn toàn mà không bị rò rỉ, ngay cả trong các ứng dụng yêu cầu áp suất cao.
• Vận hành nhanh chóng: Với góc xoay chỉ 90 độ, van bi cho phép điều khiển dòng chảy rất nhanh và chính xác, giúp tăng hiệu suất làm việc trong các hệ thống yêu cầu phản ứng nhanh.
• Độ bền cao và ít bảo trì: Van bi có độ bền cao và ít cần bảo trì nhờ vào thiết kế chắc chắn và vật liệu chất lượng cao. Điều này giúp giảm chi phí vận hành trong dài hạn.
• Khả năng ứng dụng rộng rãi: Van bi có thể được sử dụng cho nhiều loại lưu chất khác nhau như nước, dầu, khí, hóa chất và hơi. Điều này giúp nó trở thành giải pháp lý tưởng trong nhiều ngành công nghiệp khác nhau.

4. Các loại van bi trong công nghiệp

Tùy theo ứng dụng cụ thể, van bi có thể được chia thành nhiều loại khác nhau dựa trên thiết kế và phương thức vận hành:

• Van bi 1 mảnh, 2 mảnh, và 3 mảnh: Tùy theo số lượng mảnh ghép của thân van, van bi có thể được phân loại thành 1 mảnh (liền khối), 2 mảnh hoặc 3 mảnh. Van bi 3 mảnh thường dễ dàng tháo rời để bảo dưỡng và sửa chữa hơn so với van bi 1 mảnh và 2 mảnh.
• Van bi tay gạt và van bi tay quay: Van bi có thể được điều khiển bằng tay gạt hoặc tay quay, tùy thuộc vào kích thước và yêu cầu vận hành của hệ thống. Van tay gạt thường được sử dụng cho các ứng dụng nhỏ, trong khi van tay quay phù hợp với các hệ thống lớn.
• Van bi điều khiển bằng khí nén, điện hoặc thủy lực: Đối với các hệ thống tự động hóa, van bi có thể được điều khiển bằng bộ truyền động khí nén, điện hoặc thủy lực để tự động đóng/mở mà không cần can thiệp bằng tay.

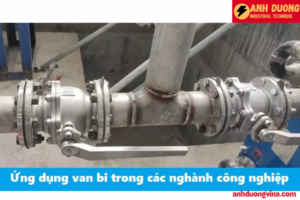

5. Ứng dụng của van bi trong công nghiệp

Van bi được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ vào tính năng linh hoạt và hiệu quả cao của nó:

• Ngành dầu khí: Van bi được sử dụng trong các hệ thống vận chuyển và lưu trữ dầu khí nhờ vào khả năng đóng kín tuyệt đối và chịu được áp suất cao.
• Ngành hóa chất: Trong các hệ thống xử lý hóa chất, van bi với chất liệu chống ăn mòn như PTFE hoặc thép không gỉ giúp đảm bảo độ bền và an toàn khi điều khiển các loại hóa chất độc hại.
• Ngành nước và xử lý nước thải: Van bi được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước thải nhờ vào khả năng kiểm soát lưu lượng nước một cách chính xác và hiệu quả.
• Ngành năng lượng: Trong các nhà máy điện và hệ thống năng lượng tái tạo, van bi được sử dụng để kiểm soát dòng chảy của khí, hơi nước và các chất lỏng khác trong các hệ thống phức tạp.
• Ngành thực phẩm và đồ uống: Van bi được làm từ thép không gỉ đạt tiêu chuẩn an toàn thực phẩm thường được sử dụng trong các hệ thống sản xuất và đóng gói thực phẩm, đảm bảo an toàn vệ sinh và độ bền cao.

6. Kết luận

Van bi là một trong những loại van công nghiệp phổ biến nhất nhờ vào tính đơn giản, hiệu quả và khả năng đóng/mở nhanh chóng. Với cấu tạo chắc chắn, khả năng đóng kín hoàn hảo và độ bền cao, van bi được sử dụng rộng rãi trong nhiều ngành công nghiệp như dầu khí, hóa chất, năng lượng và thực phẩm. Tùy theo yêu cầu và môi trường làm việc, van bi có thể được lựa chọn theo nhiều loại chất liệu và phương thức vận hành khác nhau, mang lại sự linh hoạt và hiệu quả cao cho hệ thống.
