Dưới đây là 8 ưu điểm nổi trội của SOLIDWORKS Drawing mà sẽ giúp bạn nâng cao hiệu quả công việc và tạo ra các bản vẽ 2D nhanh chóng, chính xác:

1. Drawing Templates (Mẫu bản vẽ)

Một bộ Drawing Template tốt sẽ giúp bạn dễ dàng làm việc, tuân thủ đúng tiêu chuẩn thiết kế và đảm bảo đồng bộ form mẫu trên toàn công ty. Mẫu bản vẽ này bao gồm các thành phần quan trọng như Template, Document Properties, Sheet Format, và Sheet Properties, giúp bạn tiết kiệm thời gian và tránh những sai sót trong quá trình thiết kế.

2. Document Properties và Drawing Standards (Tiêu chuẩn bản vẽ)

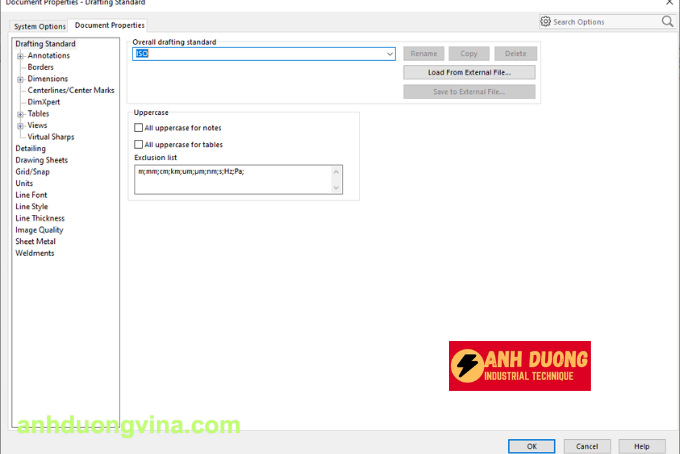

Document Properties cho phép bạn thiết lập các tiêu chuẩn phù hợp với yêu cầu của công ty. Bạn có thể điều chỉnh các tiêu chuẩn này và phát hành chúng trên toàn công ty, giúp duy trì sự nhất quán trong tất cả các bản vẽ. Điều này giúp tránh được sự không thống nhất giữa các bản vẽ khi sửa đổi hoặc cập nhật thông tin.

3. Sheet Format (Định dạng trang)

Sheet Format cho phép bạn xác định Title block, giúp bản vẽ của bạn vừa chính xác lại vừa thẩm mỹ. Các thuộc tính của Title block có thể được liên kết tự động với thông tin trong Document Properties, từ đó giúp bạn không cần phải nhập lại thông tin thủ công mỗi khi tạo bản vẽ mới.

4. Sheet Properties (Thuộc tính trang)

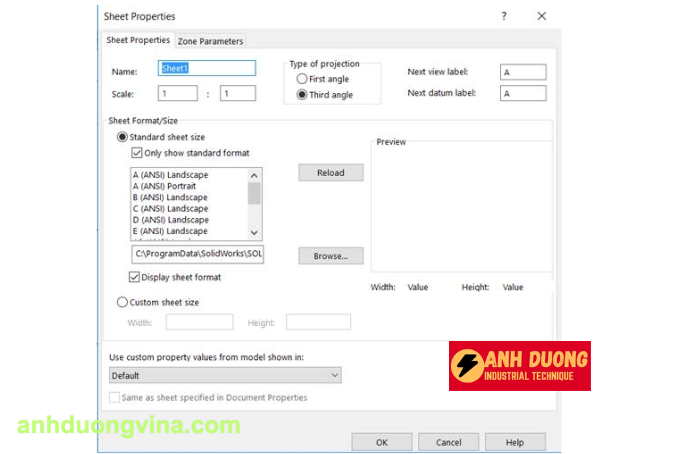

Với Sheet Properties, bạn có thể thay đổi kích thước trang vẽ và chỉnh sửa các thuộc tính của bản vẽ một cách dễ dàng. Đảm bảo rằng bạn sử dụng đúng định dạng trang và không lãng phí thời gian sửa đổi lại các thuộc tính sau này.

5. Saving the Template (Lưu mẫu)

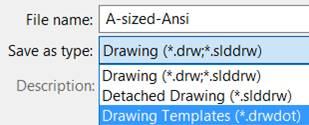

Sau khi chỉnh sửa xong Drawing Template, việc lưu mẫu dưới định dạng *.drwdot là cực kỳ quan trọng. Điều này giúp bạn có thể tái sử dụng các mẫu bản vẽ cho các dự án sau, giảm bớt công sức và thời gian thiết lập lại.

6. File Location (Vị trí tệp)

Để tất cả người dùng trong công ty truy cập vào cùng một bộ template và Sheet Format, việc lưu trữ mẫu vẽ trên ổ đĩa chung là rất cần thiết. Điều này giúp đồng bộ hóa các thay đổi và phân quyền chỉnh sửa, đảm bảo mọi người đều sử dụng các template cập nhật mới nhất.

7. One Component – One Drawing (Một thành phần – Một bản vẽ)

One Component – One Drawing là phương pháp tuyệt vời để theo dõi bản vẽ liên kết với các chi tiết hoặc bản lắp ráp. Điều này giúp giảm thiểu việc tạo ra nhiều bản vẽ cho một chi tiết và giúp bạn dễ dàng theo dõi liên kết giữa Part/Assembly với bản vẽ. Đây là một phương pháp hữu ích khi làm việc trong môi trường thiết kế nhóm hoặc với hệ thống quản lý bản vẽ.

8. Drawing Views (Hình chiếu bản vẽ)

SOLIDWORKS cho phép bạn tạo các Drawing Views từ góc nhìn đặc biệt trong môi trường mô hình 3D. Bạn có thể sử dụng phím Spacebar để lưu góc nhìn và sử dụng nó làm hình chiếu trong bản vẽ 2D. Điều này rất hữu ích khi cần chi tiết hóa các khu vực khuất hoặc yêu cầu góc nhìn đặc biệt để làm rõ một phần của sản phẩm.

9. Kết luận

Với 8 ưu điểm nổi trội của SOLIDWORKS Drawing, bạn có thể dễ dàng tạo ra các bản vẽ 2D hiệu quả, chính xác và nhanh chóng. Việc sử dụng Drawing Templates, Document Properties, và Sheet Format không chỉ giúp tiết kiệm thời gian mà còn giúp bạn duy trì sự đồng bộ và tính nhất quán trong tất cả các bản vẽ. Hãy áp dụng những mẹo này để tối ưu hóa quy trình thiết kế của bạn!
